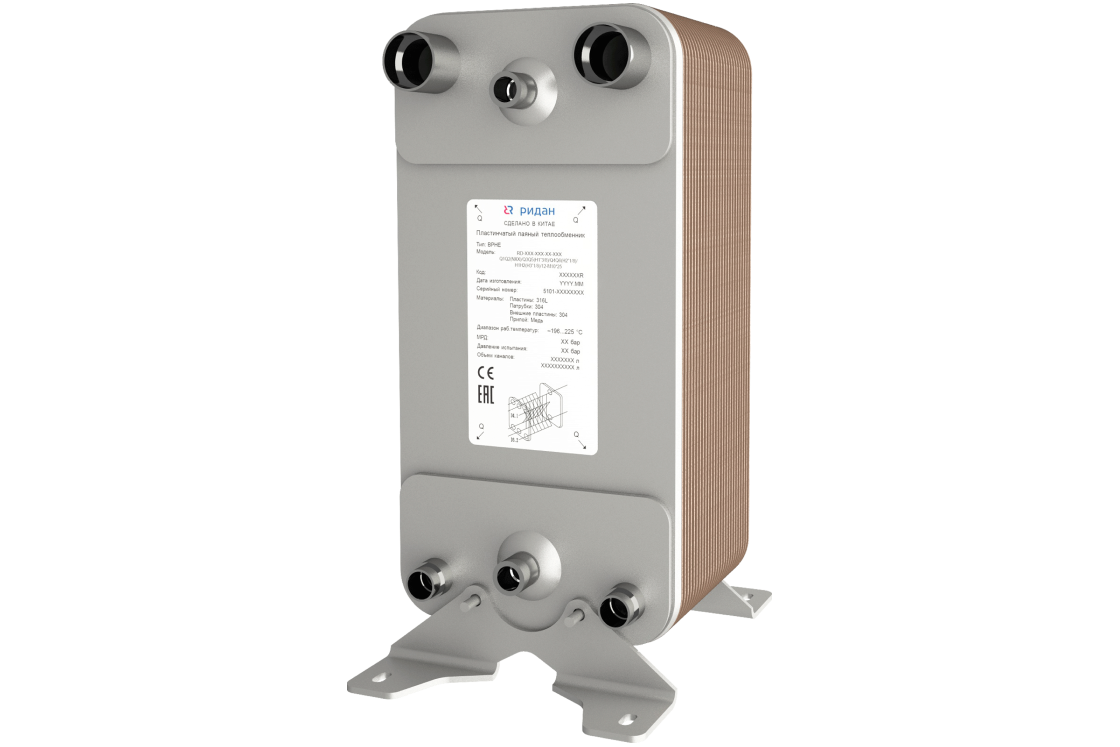

Ридан 111B0307R — Теплообменник пластинчатый паяный BPHE_RD-113W-250-4,5-HDQ

₽ 582 674.59
Цена без НДС Заказная позиция
Получить скидку
Присоединяйтесь к Ридан Online и покупайте выгодней
Корзина
Количество пластин
250
Рабочее давление, бар
45
Наличие дистрибьютора
есть
Бренд: Ридан
Обсудить в Community Участвовать в бонусной программе

Информация о товаре

Подбор рекомендованного аналога

Заполните форму, и мы обязательно с Вами свяжемся

Основное

Все характеристики

Предприятие обеспечивает полный производственный цикл, включая производство пластин, плит, элементов рам и других комплектующих. Локализация достигает 95%, мощность предприятия составляет более 20 тыс. изделий в год.

Количество пластин
250
Рабочее давление, бар
45
Наличие дистрибьютора
есть
Количество контуров
два

Документы

Все документы
Название
Обновлено
Скачать
Тип файла
Паспорт
Паспорт
Паспорт
111B0307R_Паспорт_pdf

Скачать
.pdf
Руководство
Руководство
Руководство
111B0307R_Руководство_по_эксплуатации_pdf

Скачать
.pdf
2D Чертеж
2D Чертеж
2D Чертеж
111B0307R_pdf

Скачать
.pdf
Количество пластин
250
Климатическое исполнение
УХЛ4
Расчетное давление, бар
45
Рабочее давление, бар
45
Пробное давление, бар
67,5
Тип рабочей среды
негорючие хладагенты (фторуглеводороды, хлорфторуглеводороды), технические и холодильные масла, вода для технических нужд и систем ГВС, спиртосодержащие растворы, водные растворы гликолей
Присоединительный штуцер H1 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры)
T76,1
Присоединительный штуцер H2 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры)
T76,1
Присоединительный штуцер Q5 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры)
H1"3/8
Наличие дистрибьютора
есть
Количество контуров
два
Диапазон рабочих температур среды/стенки
от-196 до+225C
Присоединительный штуцер Q4 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры)
H2"1/8
Группы сред согласно ТР ТС 032
Газы и жидкости 1 и 2 группы опасности
Модель
RD-113W-250-4,5-HDQ
Масса теплообменника (нетто), кг
92,934
Габаритные размеры (ВхШхГ), мм
243х491х519
A,мм
517,7
Присоединительный штуцер Q3 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры)
H1"3/8
Присоединительный штуцер Q6 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры)
H2"1/8
Вместимость канала Q3Q6/Q5Q4, л
24,651
Вместимость канала H1H2, л
24,75
Название
Обновлено
Скачать
Тип файла
Паспорт
Паспорт
111B0307R_Паспорт_pdf

Скачать
.pdf
Руководство
Руководство
111B0307R_Руководство_по_эксплуатации_pdf

Скачать
.pdf
2D Чертеж
2D Чертеж
111B0307R_pdf

Скачать
.pdf
Задать вопрос

Если у Вас возникли сложности при работе, напишите нам свой вопрос в свободной форме ниже

Ваш e-mail
(заполните поле)
Напишите вопрос
(заполните поле)
Прикрепить файлы
(10 файлов, максимальный размер 5мб)
    Решите уравнение
    (заполните поле)

    - поля отмеченные звёздочкой, обязательны для заполнения

    Товары серии

    Сортировать по:
    Цена
    Вес, кг
    Название и артикул
    		Количество пластин Рабочее давление, бар Наличие дистрибьютора Количество контуров
    021H2648R

    RD-113W-86-3,0-HDQ-Q1Q2(N1/2)/Q3Q5(H7/8)/Q4Q6(H1’’5/8)/H1H2(L2)/4-M8*23 Теплообменник

    		86 30 есть два
    ₽ 231 906.27 Заказная позиция
    021H2656R

    RD-113W-122-3,0-HDQ-H1H2(H2''1/8)/Q3Q5(H1"1/8)/Q4Q6(H1"5/8)/4-M8*23 Теплообменник

    		122 30 есть два
    ₽ 307 214.93 Заказная позиция
    021H2685R

    RD-113W-90-3,0-HDQ-Q3Q5(H7/8)/Q4Q6(H1"3/8)/H1H2(L1"1/2)/4-M8*23 Теплообменник

    		193 30 есть два
    ₽ 239 577.83 Заказная позиция
    021H2691R

    RD-113W-78-3,0-HDQ-Q1Q2(N1/2)/Q3Q5(H7/8)/Q4Q6(H1"1/8)/H1H2(L2)/4-M8*23 Теплообменник

    		168 30 есть два
    ₽ 215 072.05 Заказная позиция
    021H8390R

    RD-113W-110-3,0-HDQ-H1H2(L2)/Q1Q2(N1/2)/Q3Q5(H1"1/8)/Q4Q6(H2''1/8)/12-M8*23 Теплообменник

    		233 30 есть два
    ₽ 280 717.70 Заказная позиция
    111B0302R

    RD-113W-182-3,0-HDQ-Q3Q5(H1"1/8)/Q4Q6(H2"1/8)/H1H2(T60.3)/4-M8*23 Теплообменник

    		379 30 есть два
    ₽ 432 319.84 Заказная позиция
    111B0303R

    RD-113W-50-3,0-HDQ-H3Q5(H7/8)/Q4H6(H1"1/8)/H1H2(L2)/Q1Q2(N1/2)/4-M8*23 Теплообменник

    		50 30 есть два
    ₽ 153 430.12 Заказная позиция
    111B0316R

    RD-113W-206-4,5-HDQ-Q3Q5(H1"1/8)/Q4Q6(H2"1/8)/H1H2(T76.1)/4-M8*23 Теплообменник

    		428 30 есть два
    ₽ 493 967.71 Заказная позиция
    111B6017R

    RD-113W-58-3,0-HDQ-H1H2(T76.1)/Q1Q2(N1/2)/Q3Q5(H1"1/8)/Q4Q6(H1"5/8)/4-M8*23 Теплообменник

    		128 30 есть два
    ₽ 170 155.36 Заказная позиция
    111B0290R

    RD-113W-38-4,5-HDQ-Q3Q5(H7/8“)/Q4Q6(H1“1/8)/H1H2(T60,3)/8-M8x40 Теплообменник пластинчатый паяный

    		 38 45 есть два
    ₽ 139 257.11 Заказная позиция
    111B0291R

    BPHE_RD-113W-42-4,5-HDQ-Q3Q5(H7/8“)/Q4Q6(H1“1/8)/H1H2(T60,3)/8-M8x40 Теплообменник пластинчатый паяный

    		 42 45 есть два
    ₽ 148 454.45 Заказная позиция
    111B0292R

    BPHE_RD-113W-46-4,5-HDQ-Q3Q5(H7/8“)/Q4Q6(H1“1/8)/H1H2(T60,3)/8-M8x40 Теплообменник пластинчатый паяный

    		 46 45 есть два
    ₽ 162 942.53 Заказная позиция
    111B0293R

    BPHE_RD-113W-54-4,5-HDQ-Q3Q5(H7/8“)/Q4Q6(H1“1/8)/H1H2(T60,3)/8-M8x40 Теплообменник пластинчатый паяный

    		 54 45 есть два
    ₽ 177 244.34 Заказная позиция
    111B0294R

    BPHE_RD-113W-62-4,5-HDQ-Q3Q5(H7/8“)/Q4Q6(H1“1/8)/H1H2(T60,3)/8-M8x40 Теплообменник пластинчатый паяный

    		 62 45 есть два
    ₽ 192 556.73 Заказная позиция
    111B0295R

    BPHE_RD-113W-70-4,5-HDQ-Q3Q5(H1“1/8)/Q4Q6(H1“1/8)/H1H2(T60,3)/8-M8x40 Теплообменник пластинчатый паяный

    		 70 45 есть два
    ₽ 208 643.91 Заказная позиция
    111B0296R

    BPHE_RD-113W-78-4,5-HDQ-Q3Q5(H1“3/8)/Q4Q6(H1“3/8)/H1H2(T76,1)/8-M8x40 Теплообменник пластинчатый паяный

    		 78 45 есть два
    ₽ 227 476.53 Заказная позиция
    111B0298R

    BPHE_RD-113W-94-4,5-HDQ-Q3Q5(H1“1/8)/Q4Q6(H1“3/8)/H1H2(T60,3)/8-M8x40 Теплообменник пластинчатый паяный

    		 94 45 есть два
    ₽ 259 112.90 Заказная позиция
    111B0299R

    BPHE_RD-113W-106-4,5-HDQ-Q3Q5(H1“1/8)/Q4Q6(H1“3/8)/H1H2(T60,3)/8-M8x40 Теплообменник пластинчатый паяный

    		 106 45 есть два
    ₽ 285 193.02 Заказная позиция
    111B0300R

    BPHE_RD-113W-114-4,5-HDQ-Q3Q5(H1“3/8)/Q4Q6(H1“5/8)/H1H2(T76,1)/8-M8x40 Теплообменник пластинчатый паяный

    		 114 45 есть два
    ₽ 302 180.81 Заказная позиция
    111B0301R

    BPHE_RD-113W-122-4,5-HDQ-Q3Q5(H1“3/8)/Q4Q6(H1“5/8)/H1H2(T76,1)/8-M8x40 Теплообменник пластинчатый паяный

    		 122 45 есть два
    ₽ 317 226.69 Заказная позиция
    111B0304R

    BPHE_RD-113W-166-4,5-HDQ-Q3Q5(H1“3/8)/Q4Q6(H1“5/8)/H1H2(T76,1)/8-M8x40 Теплообменник пластинчатый паяный

    		 166 45 есть два
    ₽ 408 472.92 Заказная позиция
    111B0305R

    BPHE_RD-113W-178-4,5-HDQ-Q3Q5(H1“3/8)/Q4Q6(H1“5/8)/H1H2(T76,1)/8-M8x40 Теплообменник пластинчатый паяный

    		 178 45 есть два
    ₽ 432 838.01 Заказная позиция
    111B0306R

    BPHE_RD-113W-202-4,5-HDQ-Q3Q5(H1“3/8)/Q4Q6(H1“5/8)/H1H2(T76,1)/8-M8x40 Теплообменник пластинчатый паяный

    		 202 45 есть два
    ₽ 483 397.16 Заказная позиция
    111B0307R

    BPHE_RD-113W-250-4,5-HDQ-Q3Q5(H1“3/8)/Q4Q6(H2“1/8)/H1H2(T76,1)/8-M8x40 Теплообменник пластинчатый паяный

    		 250 45 есть два
    ₽ 582 674.59 Заказная позиция
    111B0340R

    BPHE_RD-113W-134-4,5-HDQ-Q3Q5(H1“3/8)/Q4Q6(H1“3/8)/H1H2(T76,1)/8-M8x40 Теплообменник пластинчатый паяный

    		 134 45 есть два
    ₽ 587 033.00 Заказная позиция
    111B0341R

    BPHE_RD-113W-150-4,5-HDQ-Q3Q5(H1“3/8)/Q4Q6(H1“5/8)/H1H2(T76,1)/8-M8x40 Теплообменник пластинчатый паяный

    		 150 45 есть два
    ₽ 375 127.46 Заказная позиция
    111B0385R

    BPHE_RD-113W-50-3,0-HDQ-H3Q5(H7/8)/Q4H6(H1"1/8)/H1H2(L2)/Q1Q2(N1/2)/4-M8*23 Теплообменник пластинчатый паяный

    		 50 30 есть два
    ₽ 153 430.12 Заказная позиция
    111B0386R

    BPHE_RD-113W-58-3,0-HDQ-H1H2(T76.1)/Q1Q2(N1/2)/Q3Q5(H1"1/8)/Q4Q6(H1"5/8)/4-M8*23 Теплообменник пластинчатый паяный

    		 58 30 есть два
    ₽ 170 155.36 Заказная позиция
    111B0387R

    BPHE_RD-113W-78-3,0-HDQ-Q1Q2(N1/2)/Q3Q5(H7/8)/Q4Q6(H1"1/8)/H1H2(L2)/4-M8*23 Теплообменник пластинчатый паяный

    		 78 30 есть два
    ₽ 215 072.05 Заказная позиция
    111B0388R

    BPHE_RD-113W-90-3,0-HDQ-Q3Q5(H7/8)/Q4Q6(H1"3/8)/H1H2(L1"1/2)/4-M8*23 Теплообменник пластинчатый паяный

    		 90 30 есть два
    ₽ 239 577.83 Заказная позиция
    111B0389R

    BPHE_RD-113W-110-3,0-HDQ-H1H2(L2)/Q1Q2(N1/2)/Q3Q5(H1"1/8)/Q4Q6(H2''1/8)/12-M8x23 Теплообменник пластинчатый паяный

    		 110 30 есть два
    ₽ 280 717.70 Заказная позиция
    111B0390R

    BPHE_RD-113W-122-3,0-HDQ-H1H2(H2''1/8)/Q3Q5(H1"1/8)/Q4Q6(H1"5/8)/4-M8*23 Теплообменник пластинчатый паяный

    		 122 30 есть два
    ₽ 307 214.93 Заказная позиция
    111B0391R

    BPHE_RD-113W-182-3,0-HDQ-Q3Q5(H1"1/8)/Q4Q6(H2"1/8)/H1H2(T60.3)/4-M8*23 Теплообменник пластинчатый паяный

    		 182 30 есть два
    ₽ 432 319.84 Заказная позиция
    111B0392R

    BPHE_RD-113W-206-4,5-HDQ-Q3Q5(H1"1/8)/Q4Q6(H2"1/8)/H1H2(T76.1)/4-M8*23 Теплообменник пластинчатый паяный

    		 206 45 есть два
    ₽ 493 967.71 Заказная позиция
    111B0393R

    BPHE_RD-113W-86-3,0-HDQ-Q1Q2(N1/2)/Q3Q5(H7/8)/Q4Q6(H1’’5/8)/H1H2(L2)/4-M8*23 Теплообменник пластинчатый паяный

    		 86 30 есть два
    ₽ 231 906.27 Заказная позиция
