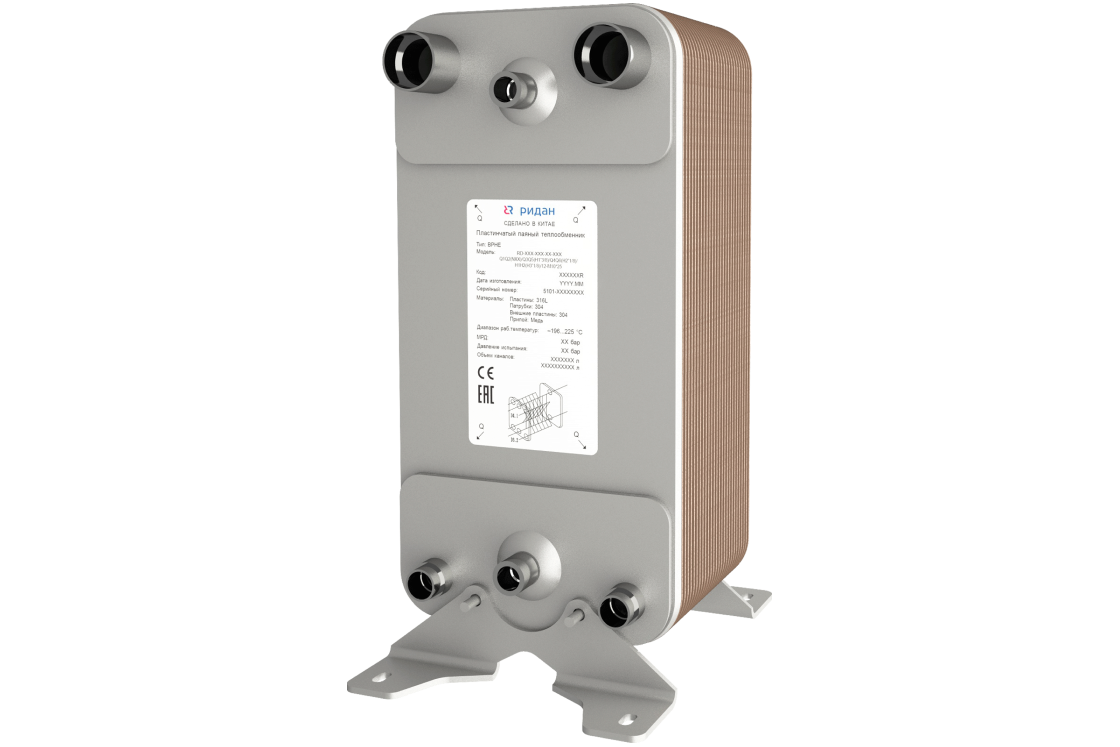

Ридан 111B0386R — Теплообменник пластинчатый паяный BPHE_RD-113W-58-3,0-HDQ
Подбор рекомендованного аналога
Заполните форму, и мы обязательно с Вами свяжемсяОсновное
Все характеристикиПредприятие обеспечивает полный производственный цикл, включая производство пластин, плит, элементов рам и других комплектующих. Локализация достигает 95%, мощность предприятия составляет более 20 тыс. изделий в год.
- Количество пластин
- 58
- Рабочее давление, бар
- 30
- Наличие дистрибьютора
- есть
- Количество контуров
- два
Документы
Все документы- Модель
- RD-113W-58-3,0-HDQ
- Климатическое исполнение
- УХЛ4
- Расчетное давление, бар
- 30
- Количество пластин
- 58
- Рабочее давление, бар
- 30
- Пробное давление, бар
- 45
- Тип рабочей среды
- ГХФУ, ХФУ, ГФУ, ГФО и природные хладагенты не вступающие в реакцию с медью, технические и холодильные масла, вода для технических нужд и систем ГВС, спиртосодержащие растворы, водные растворы гликолей
- Количество контуров
- два
- Наличие дистрибьютора
- есть
- Присоединительный штуцер Q5 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры)
- H1''1/8
- Масса теплообменника (нетто), кг
- 27,27
- Присоединительный штуцер Q1 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры)
- N1/2
- Присоединительный штуцер Q2 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры)
- N1/2
- Габаритные размеры (ВхШхГ), мм
- 243х491х128
- Присоединительный штуцер Q3 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры)
- H1''1/8
- Присоединительный штуцер Q4 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры)
- H1''5/8
- Диапазон рабочих температур среды/стенки
- от-196 до+225C
- Вместимость канала Q3Q6/Q5Q4, л
- 5,643
- Присоединительный штуцер Q6 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры)
- H1''5/8
- Группы сред согласно ТР ТС 032
- Газы и жидкости 1 и 2 группы опасности
- Присоединительный штуцер H1 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры)
- T76.1
- Присоединительный штуцер H2 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры)
- T76.1
- Вместимость канала H1H2, л
- 5,742
- A,мм
- 127,94
