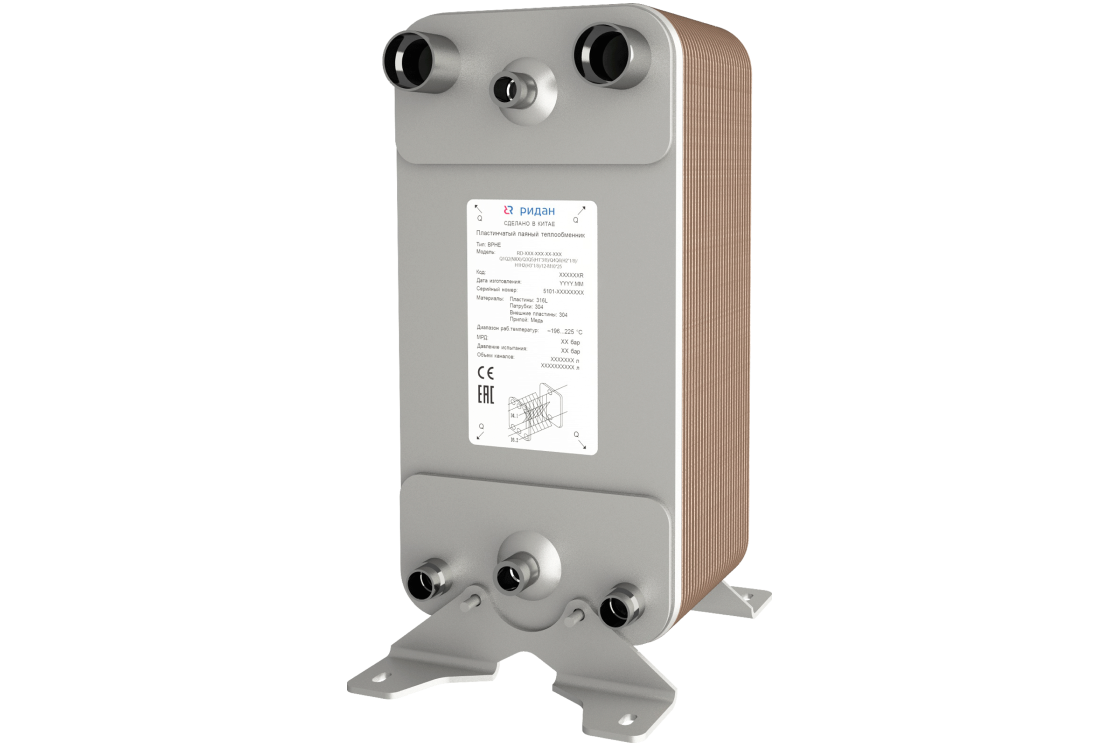

Ридан 111B0304R — Теплообменник пластинчатый паяный BPHE_RD-113W-166-4,5-HDQ
Подбор рекомендованного аналога
Заполните форму, и мы обязательно с Вами свяжемсяОсновное
Все характеристикиПредприятие обеспечивает полный производственный цикл, включая производство пластин, плит, элементов рам и других комплектующих. Локализация достигает 95%, мощность предприятия составляет более 20 тыс. изделий в год.
- Количество пластин
- 166
- Рабочее давление, бар
- 45
- Наличие дистрибьютора
- есть
- Количество контуров
- два
Документы
Все документы- Модель
- RD-113W-166-4,5-HDQ
- Климатическое исполнение
- УХЛ4
- Расчетное давление, бар
- 45
- Количество пластин
- 166
- Рабочее давление, бар
- 45
- Пробное давление, бар
- 67,5
- Тип рабочей среды
- ГХФУ, ХФУ, ГФУ, ГФО и природные хладагенты не вступающие в реакцию с медью, технические и холодильные масла, вода для технических нужд и систем ГВС, спиртосодержащие растворы, водные растворы гликолей
- Количество контуров
- два
- Наличие дистрибьютора
- есть
- Присоединительный штуцер Q5 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры)
- H1"3/8
- Масса теплообменника (нетто), кг
- 64,206
- Габаритные размеры (ВхШхГ), мм
- 243х491х347
- Присоединительный штуцер Q3 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры)
- H1"3/8
- Присоединительный штуцер Q4 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры)
- H1"5/8
- Диапазон рабочих температур среды/стенки
- от-196 до+225C
- Вместимость канала Q3Q6/Q5Q4, л
- 16,335
- Присоединительный штуцер Q6 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры)
- H1"5/8
- Группы сред согласно ТР ТС 032
- Газы и жидкости 1 и 2 группы опасности
- Присоединительный штуцер H1 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры)
- T76,1
- Присоединительный штуцер H2 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры)
- T76,1
- Вместимость канала H1H2, л
- 16,434
- A,мм
- 347,18
Товары серии
Название и артикул | Количество пластин | Рабочее давление, бар | Наличие дистрибьютора | Количество контуров | ||||
|---|---|---|---|---|---|---|---|---|
Ридан 021H2648R — Теплообменник пластинчатый паяный BPHE_RD-113W-86-3,0-HDQ, присоединительный штуцер H1/H2 — L2, Q3 — H7/8'', Q6 — H1''5/8 | 86 | 30 | есть | два | ||||
₽ 221 696.55 Заказная позиция | ||||||||
Ридан 021H2656R — Теплообменник пластинчатый паяный BPHE_RD-113W-122-3,0-HDQ, присоединительный штуцер H1/H2 — H2''1/8, Q3 — H1''1/8, Q4 — H1''5/8 | 122 | 30 | есть | два | ||||
₽ 293 689.72 Заказная позиция | ||||||||
Ридан 021H2685R — Теплообменник пластинчатый паяный BPHE_RD-113W-90-3,0-HDQ, присоединительный штуцер H1/H2 — L1''1/2, Q3 — H7/8'', Q4 — H1''3/8 | 193 | 30 | есть | два | ||||
₽ 229 030.36 Заказная позиция | ||||||||
Ридан 021H2691R — Теплообменник пластинчатый паяный BPHE_RD-113W-78-3,0-HDQ, присоединительный штуцер H1/H2 — L2, Q1/Q2 — N1/2 | 168 | 30 | есть | два | ||||
₽ 205 603.45 Заказная позиция | ||||||||
Ридан 021H8390R — Теплообменник пластинчатый паяный BPHE_RD-113W-110-3,0-HDQ, присоединительный штуцер Q1/Q2 — N1/2“, H1/H2 — L2 | 233 | 30 | есть | два | ||||
₽ 268 359.04 Заказная позиция | ||||||||
Ридан 111B0302R — Теплообменник пластинчатый паяный BPHE_RD-113W-182-3,0-HDQ, присоединительный штуцер H1/H2 — T60.3, Q3 — H1''1/8, Q4 — H2''1/8 | 379 | 30 | есть | два | ||||
₽ 413 286.86 Заказная позиция | ||||||||
Ридан 111B0303R — Теплообменник пластинчатый паяный BPHE_RD-113W-50-3,0-HDQ, присоединительный штуцер Q1/Q2 — N1/2, H1/H2 — L2 | 50 | 30 | есть | два | ||||
₽ 146 675.32 Заказная позиция | ||||||||
Ридан 111B0316R — Теплообменник пластинчатый паяный BPHE_RD-113W-206-4,5-HDQ, присоединительный штуцер H1/H2 — T76.1, Q3 — H1''1/8, Q4 — H2''1/8 | 428 | 30 | есть | два | ||||
₽ 472 220.68 Заказная позиция | ||||||||
Ридан 111B6017R — Теплообменник пластинчатый паяный BPHE_RD-113W-58-3,0-HDQ, присоединительный штуцер Q1/Q2 — N1/2, H1/H2 — T76.1 | 128 | 30 | есть | два | ||||
₽ 162 664.23 Заказная позиция | ||||||||
Ридан 111B0290R — Теплообменник пластинчатый паяный RD-113W-38-4,5-HDQ, | 38 | 45 | есть | два | ||||
₽ 133 126.28 Заказная позиция | ||||||||
Ридан 111B0291R — Теплообменник пластинчатый паяный BPHE_RD-113W-42-4,5-HDQ | 42 | 45 | есть | два | ||||
₽ 141 918.71 Заказная позиция | ||||||||
Ридан 111B0292R — Теплообменник пластинчатый паяный BPHE_RD-113W-46-4,5-HDQ | 46 | 45 | есть | два | ||||
₽ 155 768.95 Заказная позиция | ||||||||
Ридан 111B0293R — Теплообменник пластинчатый паяный BPHE_RD-113W-54-4,5-HDQ | 54 | 45 | есть | два | ||||
₽ 169 441.11 Заказная позиция | ||||||||
Ридан 111B0294R — Теплообменник пластинчатый паяный BPHE_RD-113W-62-4,5-HDQ | 62 | 45 | есть | два | ||||
₽ 184 079.38 Заказная позиция | ||||||||
Ридан 111B0295R — Теплообменник пластинчатый паяный BPHE_RD-113W-70-4,5-HDQ | 70 | 45 | есть | два | ||||
₽ 199 458.32 Заказная позиция | ||||||||
Ридан 111B0296R — Теплообменник пластинчатый паяный BPHE_RD-113W-78-4,5-HDQ | 78 | 45 | есть | два | ||||
₽ 217 461.82 Заказная позиция | ||||||||
Ридан 111B0298R — Теплообменник пластинчатый паяный BPHE_RD-113W-94-4,5-HDQ | 94 | 45 | есть | два | ||||
₽ 247 705.40 Заказная позиция | ||||||||
Ридан 111B0299R — Теплообменник пластинчатый паяный BPHE_RD-113W-106-4,5-HDQ | 106 | 45 | есть | два | ||||
₽ 272 637.33 Заказная позиция | ||||||||
Ридан 111B0300R — Теплообменник пластинчатый паяный BPHE_RD-113W-114-4,5-HDQ | 114 | 45 | есть | два | ||||
₽ 288 877.23 Заказная позиция | ||||||||
Ридан 111B0301R — Теплообменник пластинчатый паяный BPHE_RD-113W-122-4,5-HDQ | 122 | 45 | есть | два | ||||
₽ 303 260.71 Заказная позиция | ||||||||
Ридан 111B0304R — Теплообменник пластинчатый паяный BPHE_RD-113W-166-4,5-HDQ | 166 | 45 | есть | два | ||||
₽ 390 489.81 Заказная позиция | ||||||||
Ридан 111B0305R — Теплообменник пластинчатый паяный BPHE_RD-113W-178-4,5-HDQ | 178 | 45 | есть | два | ||||
₽ 413 782.22 Заказная позиция | ||||||||
Ридан 111B0306R — Теплообменник пластинчатый паяный BPHE_RD-113W-202-4,5-HDQ | 202 | 45 | есть | два | ||||
₽ 462 115.49 Заказная позиция | ||||||||
Ридан 111B0307R — Теплообменник пластинчатый паяный BPHE_RD-113W-250-4,5-HDQ | 250 | 45 | есть | два | ||||
₽ 557 022.21 Заказная позиция | ||||||||
Ридан 111B0340R — Теплообменник пластинчатый паяный BPHE_RD-113W-134-4,5-HDQ | 134 | 45 | есть | два | ||||
₽ 561 188.75 Заказная позиция | ||||||||
Ридан 111B0341R — Теплообменник пластинчатый паяный BPHE_RD-113W-150-4,5-HDQ | 150 | 45 | есть | два | ||||
₽ 358 612.39 Заказная позиция | ||||||||
Ридан 111B0385R — Теплообменник пластинчатый паяный BPHE_RD-113W-50-3,0-HDQ | 50 | 30 | есть | два | ||||
₽ 146 675.32 Заказная позиция | ||||||||
Ридан 111B0386R — Теплообменник пластинчатый паяный BPHE_RD-113W-58-3,0-HDQ | 58 | 30 | есть | два | ||||
₽ 162 664.23 Заказная позиция | ||||||||
Ридан 111B0387R — Теплообменник пластинчатый паяный BPHE_RD-113W-78-3,0-HDQ | 78 | 30 | есть | два | ||||
₽ 205 603.45 Заказная позиция | ||||||||
Ридан 111B0388R — Теплообменник пластинчатый паяный BPHE_RD-113W-90-3,0-HDQ | 90 | 30 | есть | два | ||||
₽ 229 030.36 Заказная позиция | ||||||||
Ридан 111B0389R — Теплообменник пластинчатый паяный BPHE_RD-113W-110-3,0-HDQ | 110 | 30 | есть | два | ||||
₽ 268 359.04 Заказная позиция | ||||||||
Ридан 111B0390R — Теплообменник пластинчатый паяный BPHE_RD-113W-122-3,0-HDQ | 122 | 30 | есть | два | ||||
₽ 293 689.72 Заказная позиция | ||||||||
Ридан 111B0391R — Теплообменник пластинчатый паяный BPHE_RD-113W-182-3,0-HDQ | 182 | 30 | есть | два | ||||
₽ 413 286.86 Заказная позиция | ||||||||
Ридан 111B0392R — Теплообменник пластинчатый паяный BPHE_RD-113W-206-4,5-HDQ | 206 | 45 | есть | два | ||||
₽ 472 220.68 Заказная позиция | ||||||||
Ридан 111B0393R — Теплообменник пластинчатый паяный BPHE_RD-113W-86-3,0-HDQ | 86 | 30 | есть | два | ||||
₽ 221 696.55 Заказная позиция | ||||||||
Ридан 111B0551R — Теплообменник пластинчатый паяный BPHE_RD-113W-86-4,5-HDQ-Q3Q5(H1“1/8)/Q4Q6(H1“1/8)/H1H2(Т72,3)/8-M8x40 | — | — | — | — | ||||
₽ 212 960.95 Заказная позиция | ||||||||
Ридан 111B0552R — Теплообменник пластинчатый паяный BPHE_RD-113W-106-4,5-HDQ-Q3Q5(H1"1/8)/Q4Q6(H1"3/8)/H1H2(T60,3)/8-M8x40 | — | — | — | — | ||||
₽ 272 637.33 Заказная позиция | ||||||||
Ридан 111B0554R — Теплообменник пластинчатый паяный BPHE_RD-113W-76-4,5-HQ-Q3(H1"1/8)/Q6(H2"1/8)/H1H2(H1"5/8)/8-M8x23 | — | — | — | — | ||||
₽ 212 960.95 Заказная позиция | ||||||||
