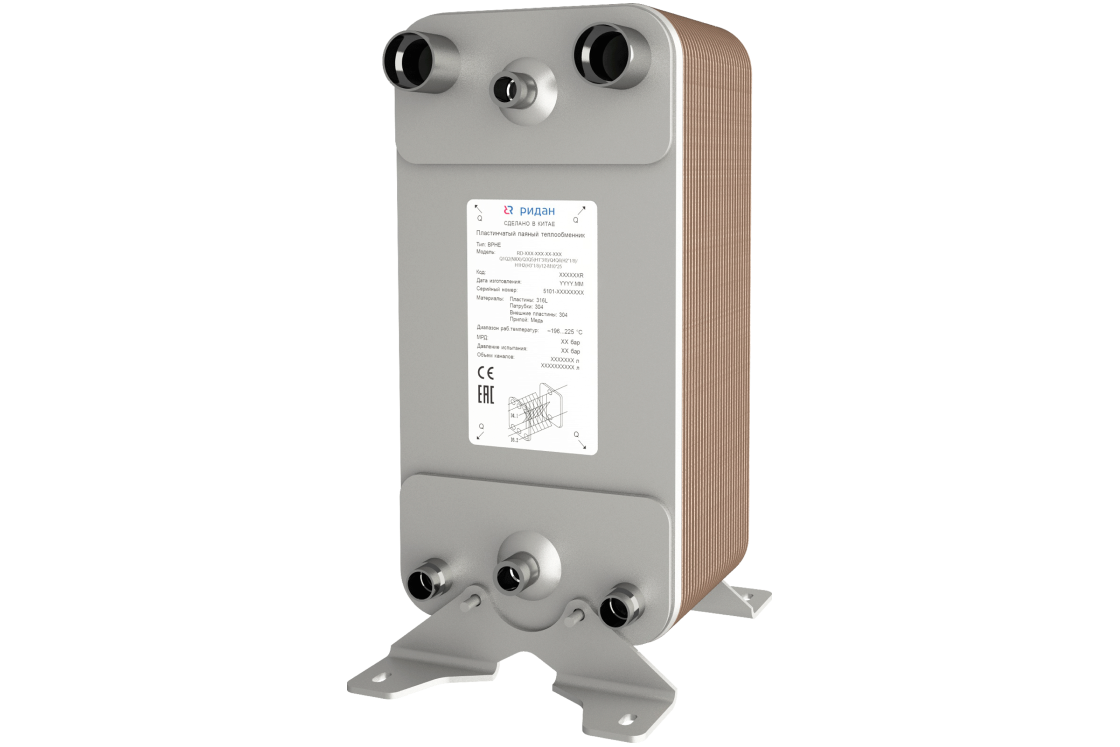

Ридан 111B0387R — Теплообменник пластинчатый паяный BPHE_RD-113W-78-3,0-HDQ

210 637.64
Цена без НДС Заказная позиция
Получить скидку
Присоединяйтесь к Ридан Online и покупайте выгодней
Корзина
Количество пластин
78
Рабочее давление, бар
30
Наличие дистрибьютора
есть
Бренд: Ридан

Информация о товаре

Подбор рекомендованного аналога

Заполните форму, и мы обязательно с Вами свяжемся

Предприятие обеспечивает полный производственный цикл, включая производство пластин, плит, элементов рам и других комплектующих. Локализация достигает 95%, мощность предприятия составляет более 20 тыс. изделий в год.

Количество пластин
78
Рабочее давление, бар
30
Наличие дистрибьютора
есть
Количество контуров
два

Документы

Все документы
Название
Обновлено
Скачать
Тип файла
Паспорт
Паспорт
Паспорт

.pdf
Руководство
Руководство
2D Чертеж
2D Чертеж
2D Чертеж

.pdf
Количество пластин
78
Климатическое исполнение
УХЛ4
Расчетное давление, бар
30
Рабочее давление, бар
30
Пробное давление, бар
45
Тип рабочей среды
негорючие хладагенты (фторуглеводороды, хлорфторуглеводороды), технические и холодильные масла, вода для технических нужд и систем ГВС, спиртосодержащие растворы, водные растворы гликолей
Присоединительный штуцер H1 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры)
L2
Присоединительный штуцер H2 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры)
L2
Присоединительный штуцер Q5 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры)
H7/8
Присоединительный штуцер Q2 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры)
N1/2
Присоединительный штуцер Q1 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры)
N1/2
Наличие дистрибьютора
есть
Количество контуров
два
Диапазон рабочих температур среды/стенки
от-196 до+225C
Присоединительный штуцер Q4 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры)
H1''1/8
Группы сред согласно ТР ТС 032
Газы и жидкости 1 и 2 группы опасности
Модель
RD-113W-78-3,0-HDQ
Масса теплообменника (нетто), кг
34,11
Габаритные размеры (ВхШхГ), мм
243х491х169
A,мм
168,54
Присоединительный штуцер Q3 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры)
H7/8
Присоединительный штуцер Q6 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер под датчик температуры)
H1''1/8
Вместимость канала Q3Q6/Q5Q4, л
7,623
Вместимость канала H1H2, л
7,722
Паспорт
Паспорт

.pdf
Руководство
Руководство
2D Чертеж
2D Чертеж

.pdf
