Теплообменник НН№47 ДУ 100 11-50 пластин 1,0 МПа

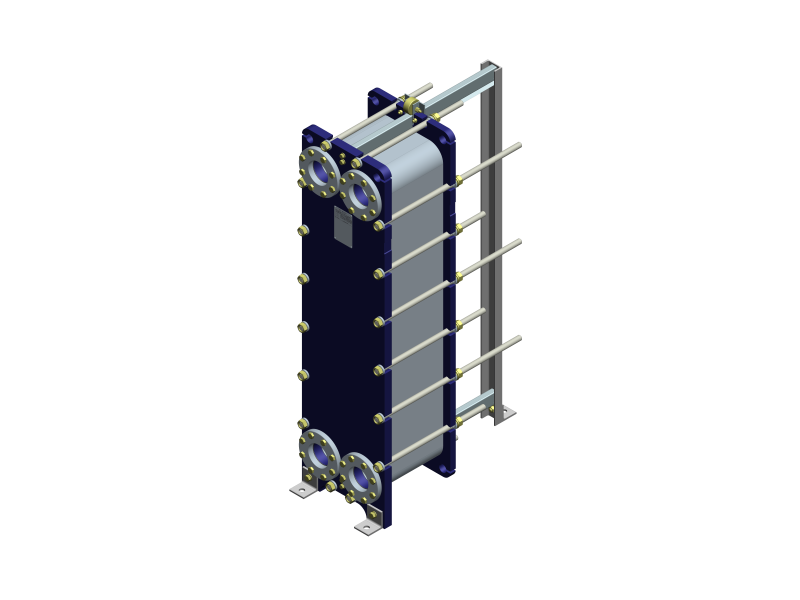

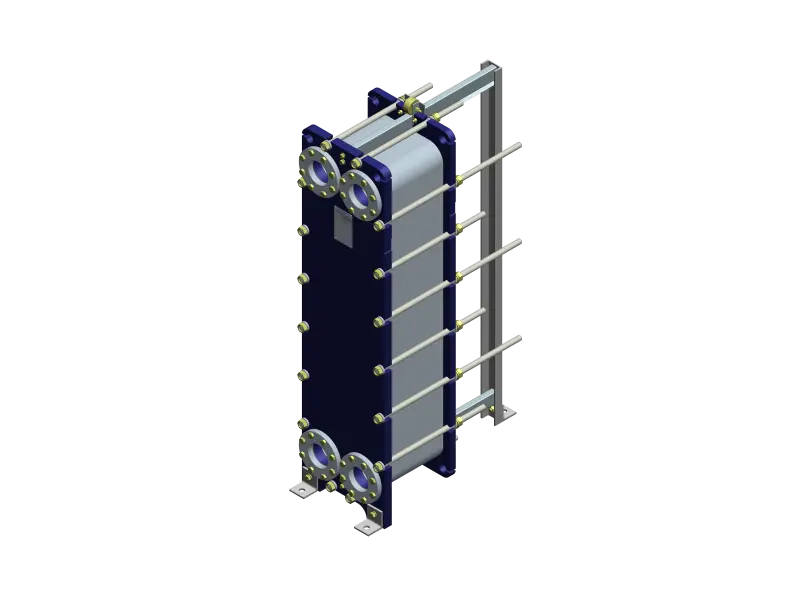

Теплообменник Ридан НН№47 (рама №1) — разборный пластинчатый аппарат с диаметром присоединения Ду 100 мм, рассчитан на рабочее давление 1,0 МПа.
от ₽ 186 559.00
Цена без НДС Заказная позиция
- № рамы
- 1
- Количество пластин
- 11-50
- Температура рабочей среды, °С
- от -25 до +180
Подбор рекомендованного аналога
Заполните форму, и мы обязательно с Вами свяжемсяОсновное
Все характеристикиПредприятие обеспечивает полный производственный цикл, включая производство пластин, плит, элементов рам и других комплектующих. Локализация достигает 95%, мощность предприятия составляет более 20 тыс. изделий в год.
- № рамы
- 1
- Количество пластин
- 11-50
- Температура рабочей среды, °С
- от -25 до +180
- Расчетное давление, МПа
- 1,0

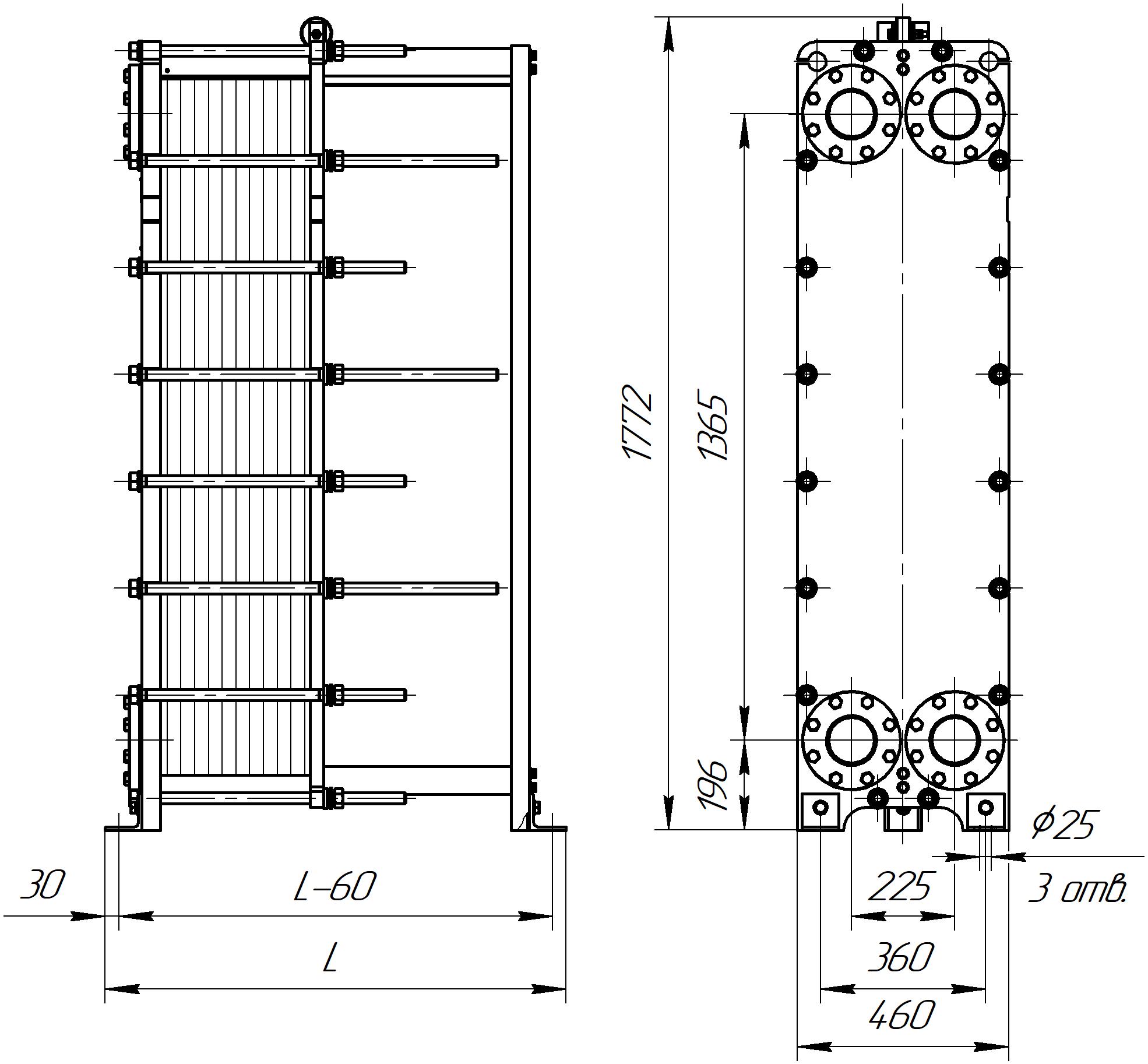

- Габаритные размеры (ШхВхГ), мм
- 460х1772х700
- Макс. масса, кг
- 505
Обзор
Обзор- Параметры теплообмена: Аппарат в минимальной комплектации оснащается пакетом из 11 пластин, с возможностью увеличения до 50 штук. Это позволяет гибко настраивать эффективную площадь теплообмена до 24,48 м².
- Типы каналов: Доступны пластины с типами каналов ТК, ТМ, TL и их комбинациями (TKTM, TMTL, TKTL), что позволяет осуществить точный расчет теплообменника под параметры системы.
- Конструктивные особенности: Модель с рамой №1 характеризуется минимальными в линейке НН№47 габаритными размерами 460х1772х700 мм и массой 505 кг.
- Надежное уплотнение (SonderLock): Уплотнение монтируется в специальные углубления по контуру пластин и фиксируется зажимом (клипсой). SonderLock — это клипса без ушка, чья фиксация основана на защёлкивании: клипса вставляется в паз на самой пластине и надёжно фиксируется до щелчка. Дополнительную герметичность обеспечивают уплотнения портов на неподвижной плите.
- Дополнительные опции: Возможна комплектация теплоизоляцией для снижения тепловых потерь.
Документы
Все документыРуководство
Руководство
Сертификат
Сертификат
Инструкция
Инструкция
2D Чертеж
2D Чертеж
3D Модель
3D Модель
BIM модель
BIM модель
Каталог
Каталог
Техническое описание
Техническое описание
- № рамы
- 1
- Количество пластин
- 11-50
- Температура рабочей среды, °С
- от -25 до +180
- Регулируемая среда (теплоноситель)
- вода, пар, углеводороды, кислоты, пищевые жидкости и другие
- Макс. рабочее давление, бар изб.
- до 25
- Расчетное давление, МПа
- 1,0
- Материал пластин
- AISI 304, AISI 316L, SMO 254, Titan, C-276 и другие
- Материал прокладки
- EPDM, Nitril, Viton и их модификации
- Габаритные размеры (ШхВхГ), мм
- 460х1772х700
- Макс. масса, кг
- 505
- Стяжные шпильки (размер)
- М24
- Стяжные шпильки (кол-во), шт
- 14
Руководство
Руководство
Сертификат
Сертификат
Инструкция
Инструкция
2D Чертеж
2D Чертеж
3D Модель
3D Модель
BIM модель
BIM модель
Каталог
Каталог
Техническое описание
Техническое описание
- Параметры теплообмена: Аппарат в минимальной комплектации оснащается пакетом из 11 пластин, с возможностью увеличения до 50 штук. Это позволяет гибко настраивать эффективную площадь теплообмена до 24,48 м².
- Типы каналов: Доступны пластины с типами каналов ТК, ТМ, TL и их комбинациями (TKTM, TMTL, TKTL), что позволяет осуществить точный расчет теплообменника под параметры системы.
- Конструктивные особенности: Модель с рамой №1 характеризуется минимальными в линейке НН№47 габаритными размерами 460х1772х700 мм и массой 505 кг.
- Надежное уплотнение (SonderLock): Уплотнение монтируется в специальные углубления по контуру пластин и фиксируется зажимом (клипсой). SonderLock — это клипса без ушка, чья фиксация основана на защёлкивании: клипса вставляется в паз на самой пластине и надёжно фиксируется до щелчка. Дополнительную герметичность обеспечивают уплотнения портов на неподвижной плите.
- Дополнительные опции: Возможна комплектация теплоизоляцией для снижения тепловых потерь.
