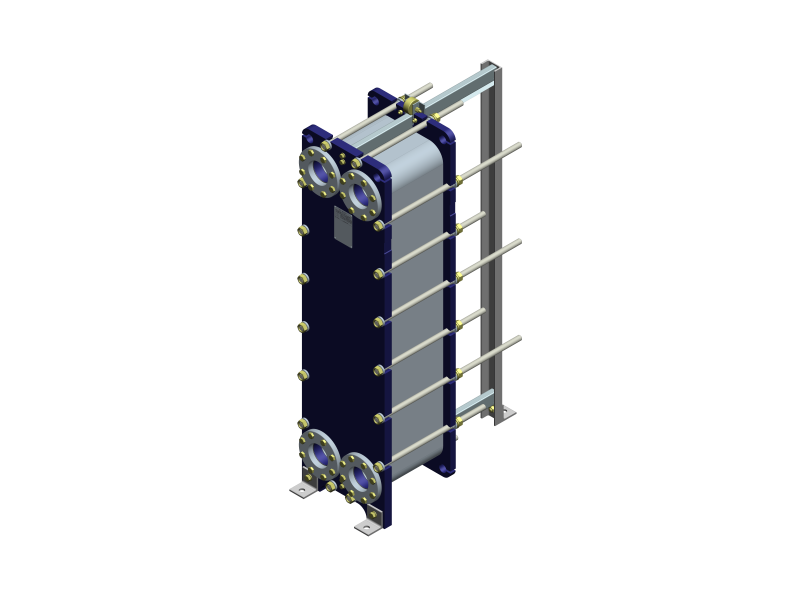

Теплообменник НН№47 ДУ 100 179-232 пластин 1,6 МПа
Теплообменник Ридан НН№47 (рама №4) — это разборный пластинчатый аппарат с диаметром присоединения Ду 100 мм, представляющий собой максимальную производительность в серии. Аппарат рассчитан на повышенное рабочее давление 1,6 МПа.
от ₽ 787 382.00
Цена без НДС Заказная позиция
- № рамы
- 4
- Количество пластин
- 179-232
- Температура рабочей среды, °С
- от -25 до +180
Подбор рекомендованного аналога
Заполните форму, и мы обязательно с Вами свяжемсяОсновное
Все характеристикиПредприятие обеспечивает полный производственный цикл, включая производство пластин, плит, элементов рам и других комплектующих. Локализация достигает 95%, мощность предприятия составляет более 20 тыс. изделий в год.
- № рамы
- 4
- Количество пластин
- 179-232
- Температура рабочей среды, °С
- от -25 до +180
- Расчетное давление, МПа
- 1,6

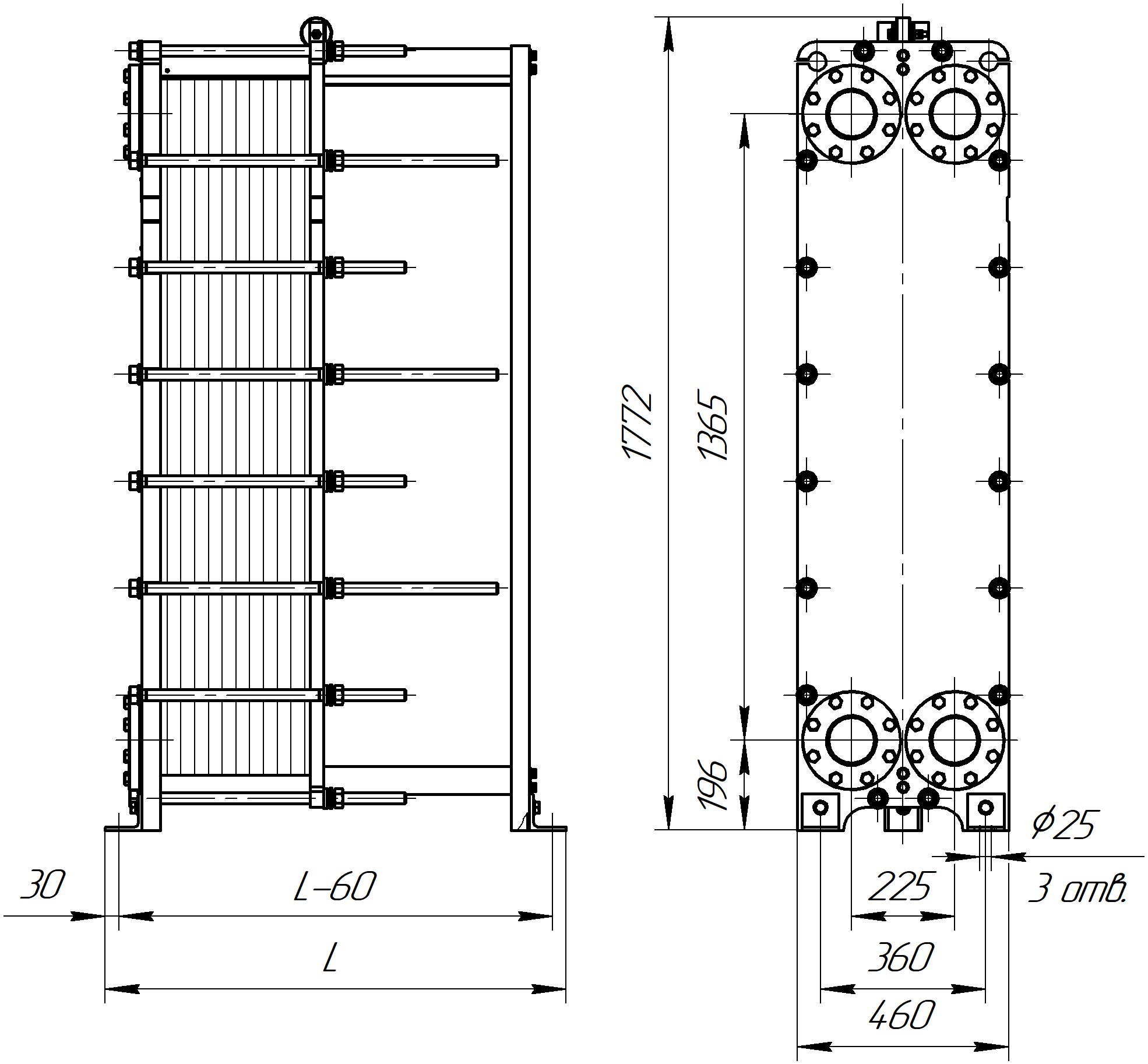

- Габаритные размеры (ШхВхГ), мм
- 460х1772х1705
- Макс. масса, кг
- 1070
Обзор
Обзор- Параметры теплообмена: Аппарат комплектуется максимальным пакетом пластин — от 179 до 232 штук. Эффективная площадь теплообмена в данной конфигурации достигает 117,3 м², что делает его одним из самых производительных в серии, предназначенным для решения наиболее сложных задач теплообмена.
- Типы каналов: Вариативность компоновки пластинами с типами каналов ТК, ТМ, TL и их комбинациями (TKTM, TMTL, TKTL) позволяет точно подобрать теплообменник под параметры системы.
- Конструктивные особенности: Модель характеризуется максимальными в линейке габаритными размерами (460х1772х1705 мм) и массой (1070 кг).
- Надежное уплотнение (SonderLock): Для монтажа используется клипса SonderLock, не имеющая ушка. Принцип её действия основан на защёлкивании: крепёж устанавливается в монтажный паз и надёжно фиксируется характерным щелчком. Двойная защита от протечек: помимо основного уплотнительного контура, размещённого по периметру пластины, дополнительную герметичность обеспечивают уплотнения портов, расположенные на неподвижной плите.
- Дополнительные опции: Теплоизоляция для снижения тепловых потерь.
Документы
Все документыРуководство
Руководство
Сертификат
Сертификат
Инструкция
Инструкция
2D Чертеж
2D Чертеж
3D Модель
3D Модель
BIM модель
BIM модель
Каталог
Каталог
Техническое описание
Техническое описание
- № рамы
- 4
- Количество пластин
- 179-232
- Температура рабочей среды, °С
- от -25 до +180
- Регулируемая среда (теплоноситель)
- вода, пар, углеводороды, кислоты, пищевые жидкости и другие
- Макс. рабочее давление, бар изб.
- до 25
- Расчетное давление, МПа
- 1,6
- Материал пластин
- AISI 304, AISI 316L, SMO 254, Titan, C-276 и другие
- Материал прокладки
- EPDM, Nitril, Viton и их модификации
- Габаритные размеры (ШхВхГ), мм
- 460х1772х1705
- Макс. масса, кг
- 1070
- Стяжные шпильки (размер)
- М24
- Стяжные шпильки (кол-во), шт
- 16
Руководство
Руководство
Сертификат
Сертификат
Инструкция
Инструкция
2D Чертеж
2D Чертеж
3D Модель
3D Модель
BIM модель
BIM модель
Каталог
Каталог
Техническое описание
Техническое описание
- Параметры теплообмена: Аппарат комплектуется максимальным пакетом пластин — от 179 до 232 штук. Эффективная площадь теплообмена в данной конфигурации достигает 117,3 м², что делает его одним из самых производительных в серии, предназначенным для решения наиболее сложных задач теплообмена.
- Типы каналов: Вариативность компоновки пластинами с типами каналов ТК, ТМ, TL и их комбинациями (TKTM, TMTL, TKTL) позволяет точно подобрать теплообменник под параметры системы.
- Конструктивные особенности: Модель характеризуется максимальными в линейке габаритными размерами (460х1772х1705 мм) и массой (1070 кг).
- Надежное уплотнение (SonderLock): Для монтажа используется клипса SonderLock, не имеющая ушка. Принцип её действия основан на защёлкивании: крепёж устанавливается в монтажный паз и надёжно фиксируется характерным щелчком. Двойная защита от протечек: помимо основного уплотнительного контура, размещённого по периметру пластины, дополнительную герметичность обеспечивают уплотнения портов, расположенные на неподвижной плите.
- Дополнительные опции: Теплоизоляция для снижения тепловых потерь.
