Теплообменник НН№47 ДУ 100 179-232 пластин 1,0 МПа

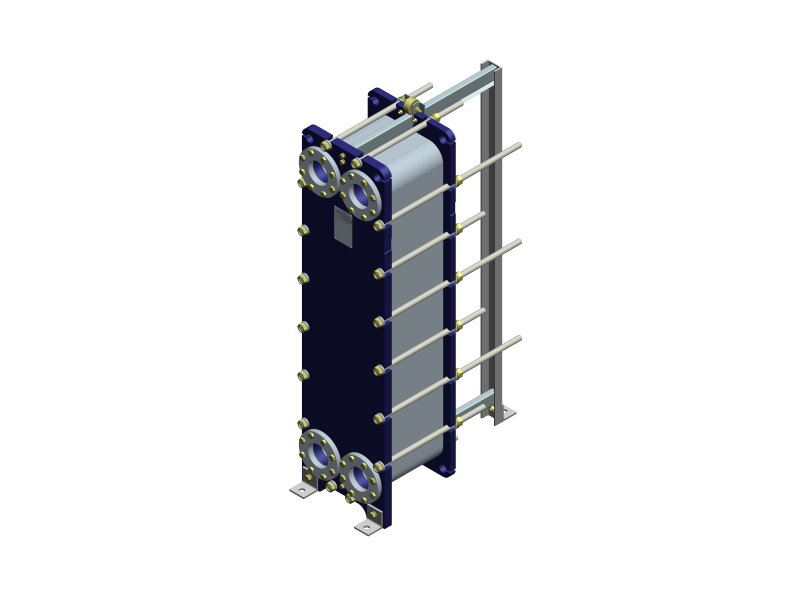

Теплообменник Ридан НН№47 (рама №4) — это разборный пластинчатый аппарат с диаметром присоединения Ду 100 мм, обеспечивающий максимальную производительность в линейке. Аппарат рассчитан на рабочее давление 1,0 МПа.
от ₽ 775 523.00
Цена без НДС Заказная позиция
- № рамы
- 4
- Количество пластин
- 179-232
- Температура рабочей среды, °С
- от -25 до +180
Подбор рекомендованного аналога
Заполните форму, и мы обязательно с Вами свяжемсяОсновное
Все характеристикиПредприятие обеспечивает полный производственный цикл, включая производство пластин, плит, элементов рам и других комплектующих. Локализация достигает 95%, мощность предприятия составляет более 20 тыс. изделий в год.
- № рамы
- 4
- Количество пластин
- 179-232
- Температура рабочей среды, °С
- от -25 до +180
- Расчетное давление, МПа
- 1,0

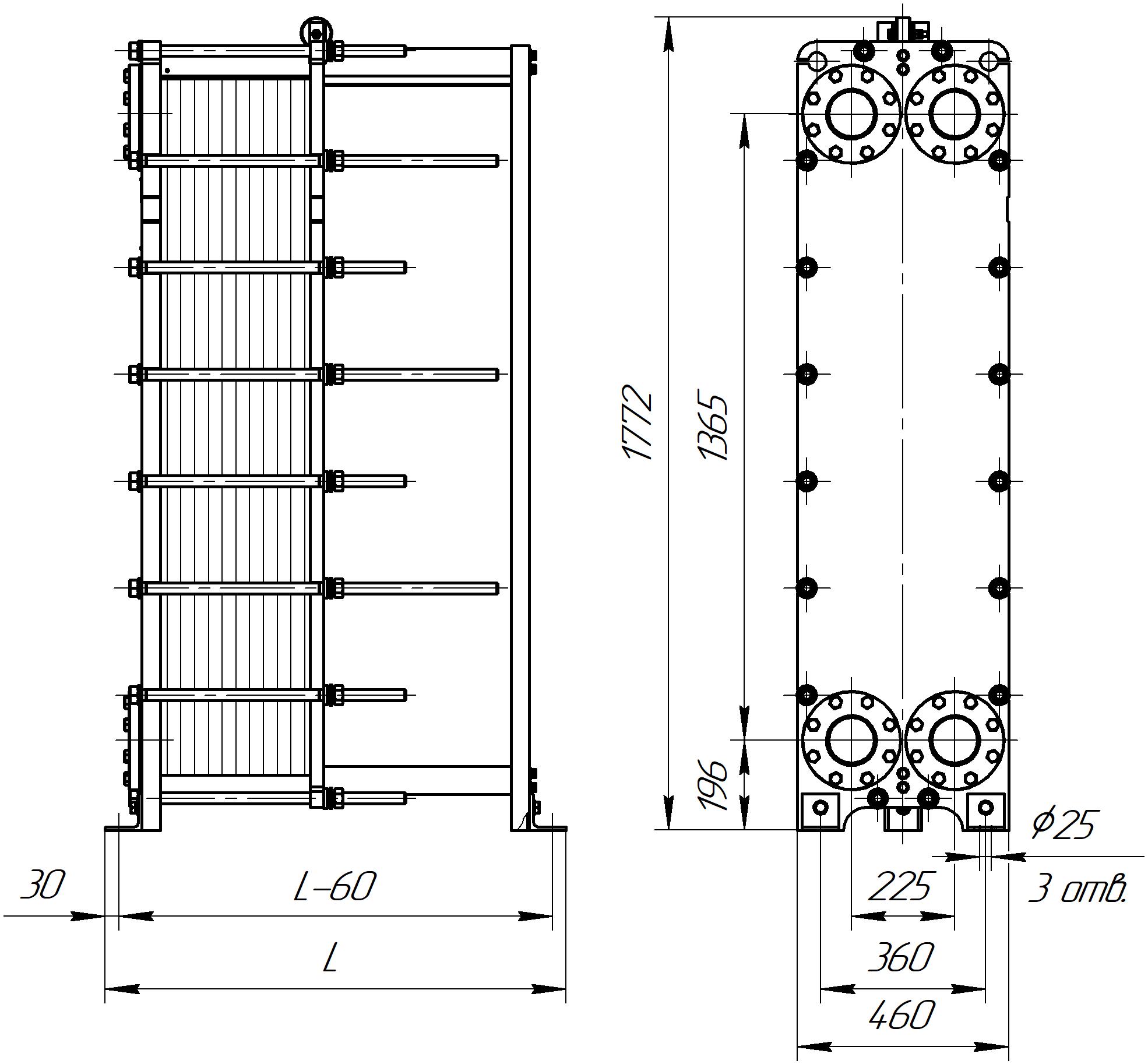

- Габаритные размеры (ШхВхГ), мм
- 460х1772х1700
- Макс. масса, кг
- 890
Обзор
Обзор- Параметры теплообмена: Аппарат комплектуется максимально возможным пакетом пластин 179 - 232 штук. Это позволяет достичь рекордной для данной серии площади теплообмена — до 117,3 м².
- Типы каналов: Доступны пластины с типами каналов ТК, ТМ, TL (и их комбинациями), что позволяет подобрать теплообменник под конкретные параметры системы.
- Конструктивные особенности: Модель характеризуется максимальными в линейке габаритными размерами (460х1772х1700 мм) и массой (890 кг).
- Надежное уплотнение (SonderLock): Уплотнение монтируется в специальные углубления по контуру пластин и фиксируется зажимом. SonderLock — это клипса без ушка, чья фиксация основана на защёлкивании: клипса вставляется в паз на самой пластине и надёжно фиксируется до щелчка. Дополнительную герметичность в обоих случаях обеспечивают уплотнения портов на неподвижной плите.
- Дополнительные опции: Возможна комплектация теплоизоляцией для снижения тепловых потерь.
Документы
Все документыРуководство
Руководство
Сертификат
Сертификат
Инструкция
Инструкция
2D Чертеж
2D Чертеж
3D Модель
3D Модель
BIM модель
BIM модель
Каталог
Каталог
Техническое описание
Техническое описание
- № рамы
- 4
- Количество пластин
- 179-232
- Температура рабочей среды, °С
- от -25 до +180
- Регулируемая среда (теплоноситель)
- вода, пар, углеводороды, кислоты, пищевые жидкости и другие
- Макс. рабочее давление, бар изб.
- до 25
- Расчетное давление, МПа
- 1,0
- Материал пластин
- AISI 304, AISI 316L, SMO 254, Titan, C-276 и другие
- Материал прокладки
- EPDM, Nitril, Viton и их модификации
- Габаритные размеры (ШхВхГ), мм
- 460х1772х1700
- Макс. масса, кг
- 890
- Стяжные шпильки (размер)
- М24
- Стяжные шпильки (кол-во), шт
- 14
Руководство
Руководство
Сертификат
Сертификат
Инструкция
Инструкция
2D Чертеж
2D Чертеж
3D Модель
3D Модель
BIM модель
BIM модель
Каталог
Каталог
Техническое описание
Техническое описание
- Параметры теплообмена: Аппарат комплектуется максимально возможным пакетом пластин 179 - 232 штук. Это позволяет достичь рекордной для данной серии площади теплообмена — до 117,3 м².
- Типы каналов: Доступны пластины с типами каналов ТК, ТМ, TL (и их комбинациями), что позволяет подобрать теплообменник под конкретные параметры системы.
- Конструктивные особенности: Модель характеризуется максимальными в линейке габаритными размерами (460х1772х1700 мм) и массой (890 кг).
- Надежное уплотнение (SonderLock): Уплотнение монтируется в специальные углубления по контуру пластин и фиксируется зажимом. SonderLock — это клипса без ушка, чья фиксация основана на защёлкивании: клипса вставляется в паз на самой пластине и надёжно фиксируется до щелчка. Дополнительную герметичность в обоих случаях обеспечивают уплотнения портов на неподвижной плите.
- Дополнительные опции: Возможна комплектация теплоизоляцией для снижения тепловых потерь.
