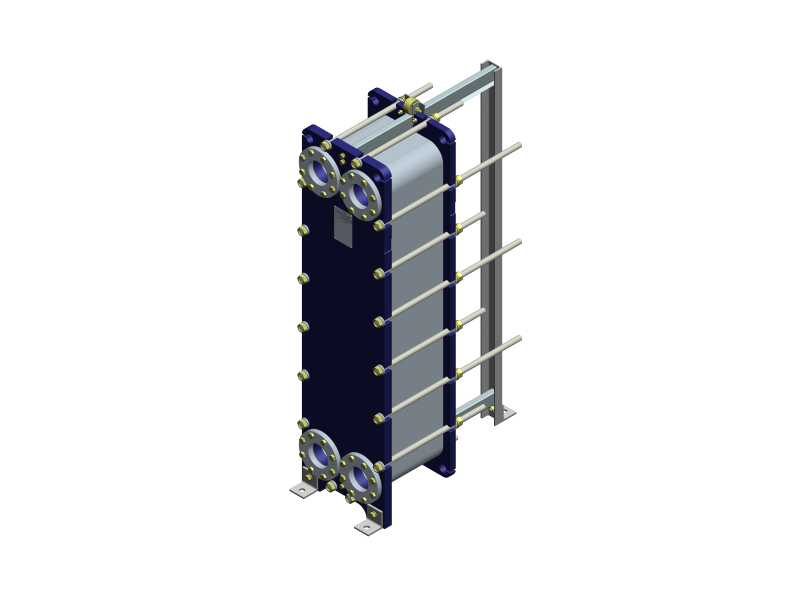

Теплообменник НН№47 ДУ 100 106-178 пластин 1,0 МПа
- Параметры теплообмена: Аппарат позволяет установить крупный пакет пластин — от 106 до 178 штук. Благодаря этому максимальная площадь теплообмена составляет 89,76 м², обеспечивая высокую производительность.
- Типы каналов: Доступны пластины с типами каналов ТК, ТМ, TL и их комбинациями, позволяющие подобрать теплообменник под требуемые параметры системы.
- Конструктивные особенности: Модель характеризуется габаритными размерами 460х1772х1400 мм и массой 775 кг.
- Надежное уплотнение (вариативность):
- Уплотнение монтируется в специальные углубления по контуру пластин и фиксируется зажимом. SonderLock — это клипса без ушка, чья фиксация основана на защёлкивании. Клипса вставляется в паз на самой пластине и надёжно фиксируется до щелчка.
Дополнительную герметичность обеспечивают уплотнения портов на неподвижной плите. - Дополнительные опции: Теплоизоляция для снижения тепловых потерь.
от ₽ 518 370.00
Цена без НДС Заказная позиция
- № рамы
- 3
- Количество пластин
- 106-178
- Температура рабочей среды, °С
- от -25 до +180
Подбор рекомендованного аналога
Заполните форму, и мы обязательно с Вами свяжемсяОсновное
Все характеристикиПредприятие обеспечивает полный производственный цикл, включая производство пластин, плит, элементов рам и других комплектующих. Локализация достигает 95%, мощность предприятия составляет более 20 тыс. изделий в год.
- № рамы
- 3
- Количество пластин
- 106-178
- Температура рабочей среды, °С
- от -25 до +180
- Расчетное давление, МПа
- 1,0

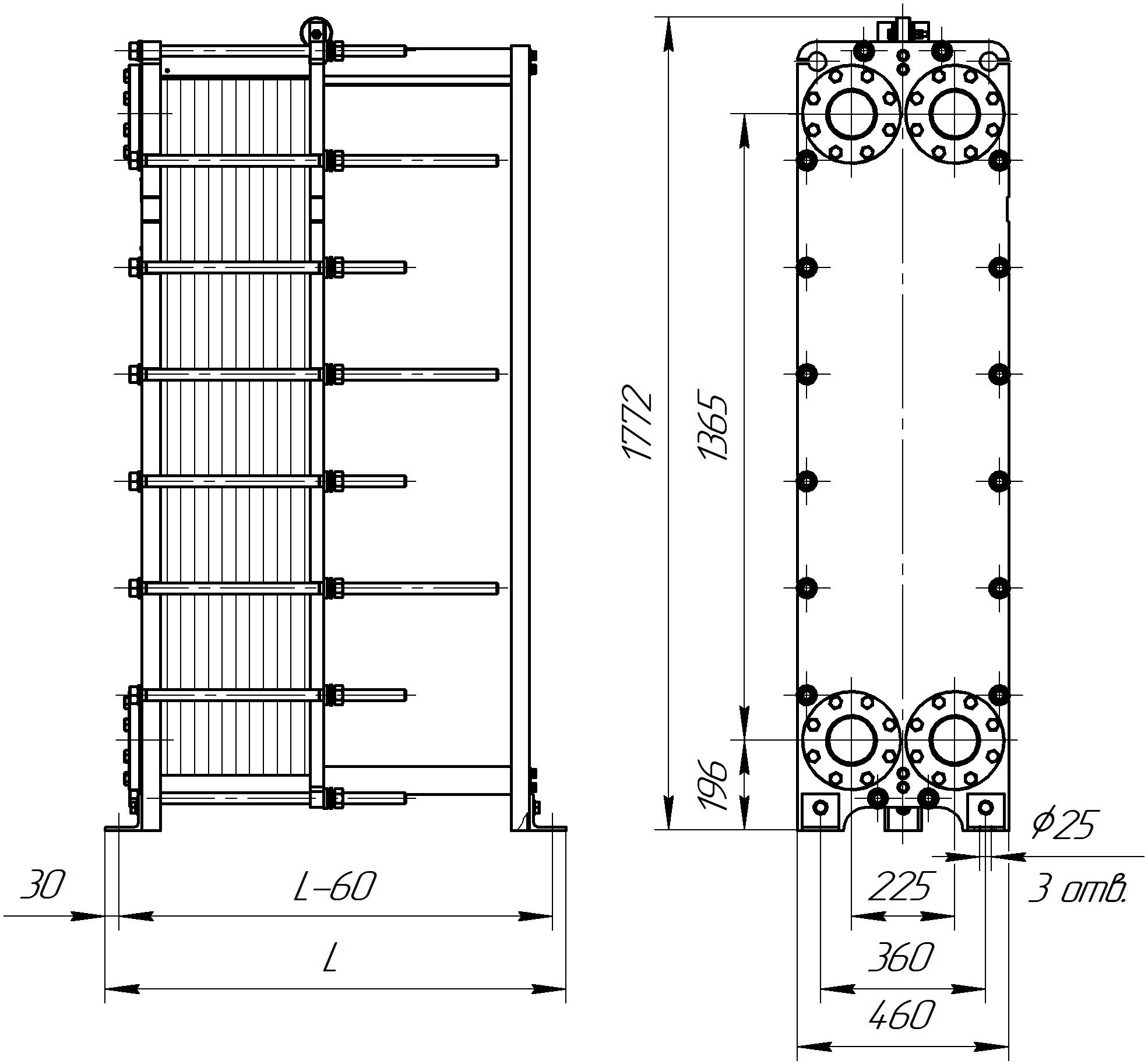

- Габаритные размеры (ШхВхГ), мм
- 460х1772х1300
- Макс. масса, кг
- 913
Обзор
Обзор- Параметры теплообмена: Аппарат позволяет установить крупный пакет пластин — от 106 до 178 штук. Благодаря этому максимальная площадь теплообмена составляет 89,76 м², обеспечивая высокую производительность.
- Типы каналов: Доступны пластины с типами каналов ТК, ТМ, TL и их комбинациями, позволяющие подобрать теплообменник под требуемые параметры системы.
- Конструктивные особенности: Модель характеризуется габаритными размерами 460х1772х1400 мм и массой 775 кг.
- Надежное уплотнение (вариативность):
- Уплотнение монтируется в специальные углубления по контуру пластин и фиксируется зажимом. SonderLock — это клипса без ушка, чья фиксация основана на защёлкивании. Клипса вставляется в паз на самой пластине и надёжно фиксируется до щелчка.
Дополнительную герметичность обеспечивают уплотнения портов на неподвижной плите. - Дополнительные опции: Теплоизоляция для снижения тепловых потерь.
Документы
Все документыРуководство
Руководство
Сертификат
Сертификат
Инструкция
Инструкция
2D Чертеж
2D Чертеж
3D Модель
3D Модель
BIM (ТИМ) модель
BIM (ТИМ) модель
Каталог
Каталог
Техническое описание
Техническое описание
- Регулируемая среда (теплоноситель)
- вода, пар, углеводороды, кислоты, пищевые жидкости и другие
- Макс. рабочее давление, бар изб.
- до 25
- № рамы
- 3
- Материал пластин
- AISI 304, AISI 316L, SMO 254, Titan, C-276 и другие
- Количество пластин
- 106-178
- Расчетное давление, МПа
- 1,0
- Температура рабочей среды, °С
- от -25 до +180
- Габаритные размеры (ШхВхГ), мм
- 460х1772х1300
- Макс. масса, кг
- 913
- Стяжные шпильки (размер)
- М24
- Стяжные шпильки (кол-во), шт
- 14
- Материал прокладки
- EPDM, Nitril, Viton и их модификации
Руководство
Руководство
Сертификат
Сертификат
Инструкция
Инструкция
2D Чертеж
2D Чертеж
3D Модель
3D Модель
BIM (ТИМ) модель
BIM (ТИМ) модель
Каталог
Каталог
Техническое описание
Техническое описание
- Параметры теплообмена: Аппарат позволяет установить крупный пакет пластин — от 106 до 178 штук. Благодаря этому максимальная площадь теплообмена составляет 89,76 м², обеспечивая высокую производительность.
- Типы каналов: Доступны пластины с типами каналов ТК, ТМ, TL и их комбинациями, позволяющие подобрать теплообменник под требуемые параметры системы.
- Конструктивные особенности: Модель характеризуется габаритными размерами 460х1772х1400 мм и массой 775 кг.
- Надежное уплотнение (вариативность):
- Уплотнение монтируется в специальные углубления по контуру пластин и фиксируется зажимом. SonderLock — это клипса без ушка, чья фиксация основана на защёлкивании. Клипса вставляется в паз на самой пластине и надёжно фиксируется до щелчка.
Дополнительную герметичность обеспечивают уплотнения портов на неподвижной плите. - Дополнительные опции: Теплоизоляция для снижения тепловых потерь.
Товары серии
Сортировать по:
Название и артикул | № рамы | Количество пластин | Температура рабочей среды, °С | Расчетное давление, МПа | Габаритные размеры (ШхВхГ), мм | Макс. масса, кг | ||
|---|---|---|---|---|---|---|---|---|
Теплообменник НН№47 ДУ 100 11-50 пластин 1,0 МПа | 1 | 11-50 | от -25 до +180 | 1,0 | 460х1772х600 | 583 | ||
₽ 186 559.00 Заказная позиция | ||||||||
Теплообменник НН№47 ДУ 100 11-50 пластин 1,6 МПа | 1 | 11-50 | от -25 до +180 | 1,6 | 460х1772х604 | 605 | ||
₽ 213 378.00 Заказная позиция | ||||||||
Теплообменник НН№47 ДУ 100 51-105 пластин 1,0 МПа | 2 | 51-105 | от -25 до +180 | 1,0 | 460х1772х900 | 724 | ||
₽ 326 061.00 Заказная позиция | ||||||||
Теплообменник НН№47 ДУ 100 51-105 пластин 1,6 МПа | 2 | 51-105 | от -25 до +180 | 1,6 | 460х1772х904 | 748 | ||
₽ 336 956.00 Заказная позиция | ||||||||
Теплообменник НН№47 ДУ 100 106-178 пластин 1,0 МПа | 3 | 106-178 | от -25 до +180 | 1,0 | 460х1772х1300 | 913 | ||
₽ 518 370.00 Заказная позиция | ||||||||
Теплообменник НН№47 ДУ 100 106-178 пластин 1,6 МПа | 3 | 106-178 | от -25 до +180 | 1,6 | 460х1772х1304 | 939 | ||
₽ 529 809.00 Заказная позиция | ||||||||
Теплообменник НН№47 ДУ 100 179-232 пластин 1,0 МПа | 4 | 179-232 | от -25 до +180 | 1,0 | 460х1772х1600 | 1050 | ||
₽ 775 523.00 Заказная позиция | ||||||||
Теплообменник НН№47 ДУ 100 179-232 пластин 1,6 МПа | 4 | 179-232 | от -25 до +180 | 1,6 | 460х1772х1604 | 1078 | ||
₽ 787 382.00 Заказная позиция | ||||||||
