Теплообменник НН№47 ДУ 100 106-178 пластин 1,6 МПа

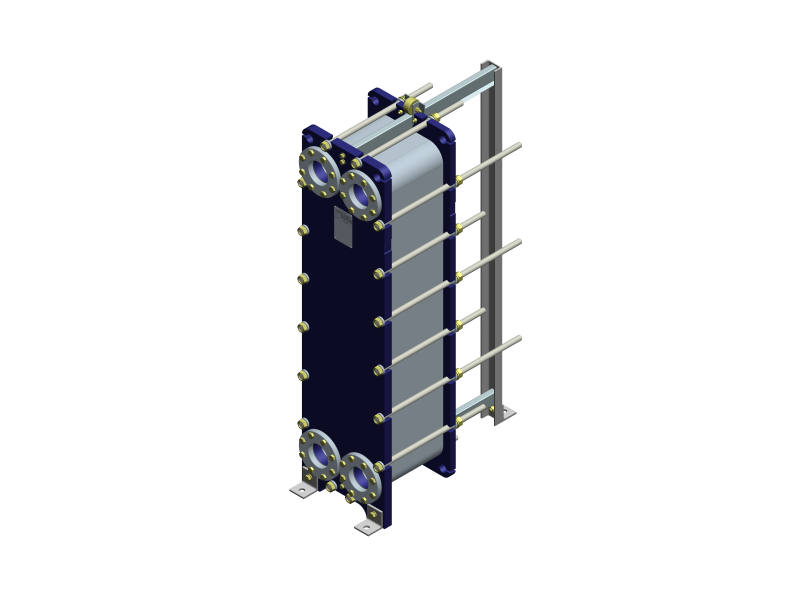

Теплообменник Ридан НН№47 (рама №3) — разборный пластинчатый аппарат с диаметром присоединения Ду 100 мм, предназначенный для высокопроизводительных систем. Аппарат рассчитан на повышенное рабочее давление 1,6 МПа.
от ₽ 529 809.00
Цена без НДС Заказная позиция
- № рамы
- 3
- Количество пластин
- 106-178
- Температура рабочей среды, °С
- от -25 до +180
Подбор рекомендованного аналога
Заполните форму, и мы обязательно с Вами свяжемсяОсновное
Все характеристикиПредприятие обеспечивает полный производственный цикл, включая производство пластин, плит, элементов рам и других комплектующих. Локализация достигает 95%, мощность предприятия составляет более 20 тыс. изделий в год.
- № рамы
- 3
- Количество пластин
- 106-178
- Температура рабочей среды, °С
- от -25 до +180
- Расчетное давление, МПа
- 1,6
- Габаритные размеры (ШхВхГ), мм
- 460х1772х1405
- Макс. масса, кг
- 980
Обзор
Обзор- Параметры теплообмена: Аппарат комплектуется увеличенным пакетом пластин от 106 до 178 штук. Эффективная площадь теплообмена в данной конфигурации достигает 89,76 м², что позволяет работать со значительными тепловыми нагрузками в промышленных условиях.
- Типы каналов: Вариативность компоновки пластинами с типами каналов ТК, ТМ, TL и их комбинациями (TKTM, TMTL, TKTL) позволяет точно подобрать теплообменник под параметры системы.

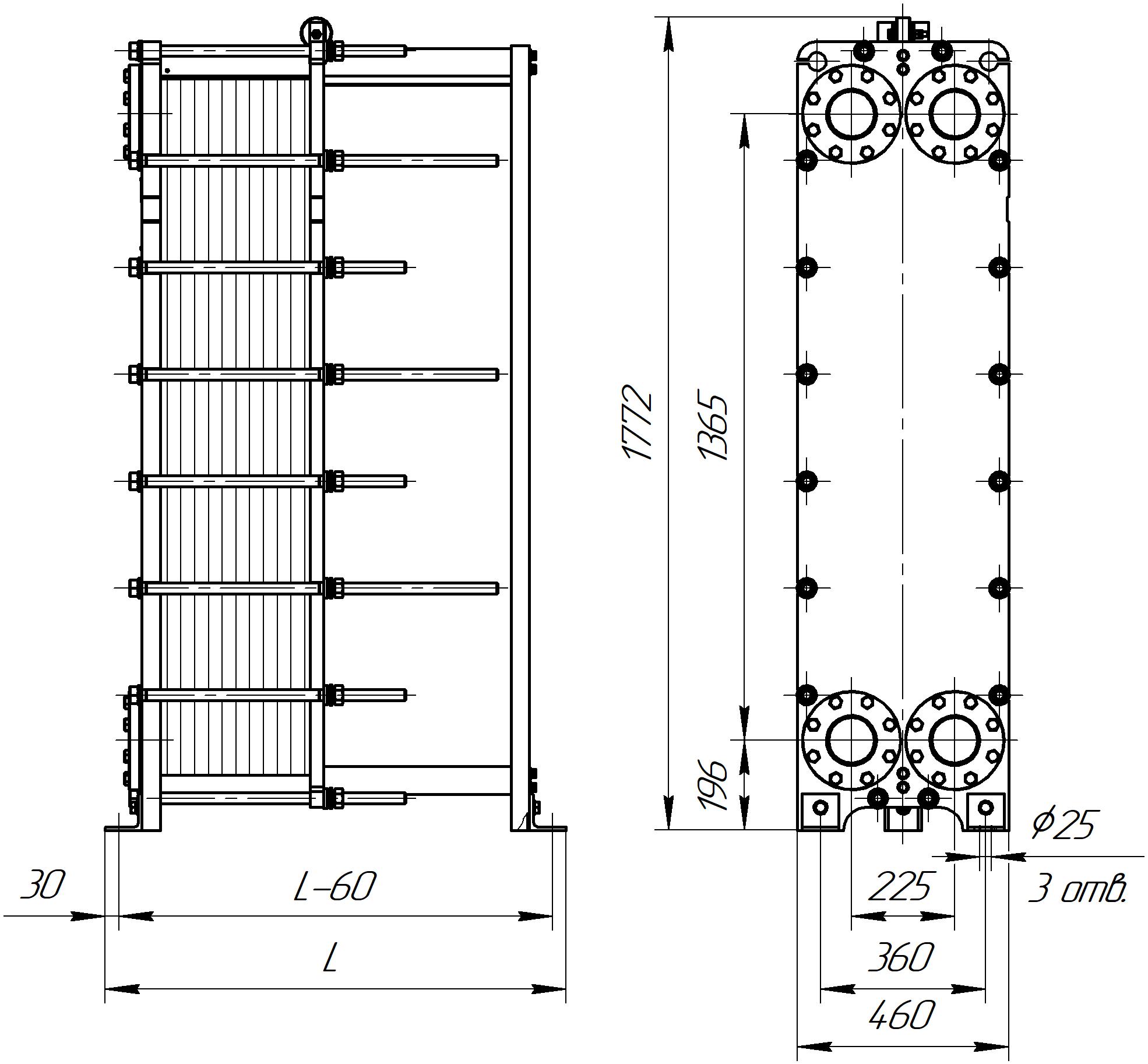

- Конструктивные особенности: Модель характеризуется габаритными размерами 460х1772х1405 мм и массой 980 кг.
- Надежное уплотнение (SonderLock): Для монтажа используется клипса SonderLock, не имеющая ушка. Принцип её действия основан на защёлкивании: крепёж устанавливается в монтажный паз и надёжно фиксируется характерным щелчком. Помимо основного уплотнительного контура, размещённого по периметру пластины, дополнительную герметичность обеспечивают уплотнения портов, расположенные на неподвижной плите.
- Дополнительные опции: Возможна комплектация теплоизоляцией для снижения тепловых потерь.
Документы
Все документыРуководство
Руководство
Сертификат
Сертификат
Инструкция
Инструкция
2D Чертеж
2D Чертеж
3D Модель
3D Модель
BIM модель
BIM модель
Каталог
Каталог
Техническое описание
Техническое описание
- № рамы
- 3
- Количество пластин
- 106-178
- Температура рабочей среды, °С
- от -25 до +180
- Регулируемая среда (теплоноситель)
- вода, пар, углеводороды, кислоты, пищевые жидкости и другие
- Макс. рабочее давление, бар изб.
- до 25
- Расчетное давление, МПа
- 1,6
- Материал пластин
- AISI 304, AISI 316L, SMO 254, Titan, C-276 и другие
- Материал прокладки
- EPDM, Nitril, Viton и их модификации
- Габаритные размеры (ШхВхГ), мм
- 460х1772х1405
- Макс. масса, кг
- 980
- Стяжные шпильки (размер)
- М24
- Стяжные шпильки (кол-во), шт
- 16
Руководство
Руководство
Сертификат
Сертификат
Инструкция
Инструкция
2D Чертеж
2D Чертеж
3D Модель
3D Модель
BIM модель
BIM модель
Каталог
Каталог
Техническое описание
Техническое описание
- Параметры теплообмена: Аппарат комплектуется увеличенным пакетом пластин от 106 до 178 штук. Эффективная площадь теплообмена в данной конфигурации достигает 89,76 м², что позволяет работать со значительными тепловыми нагрузками в промышленных условиях.
- Типы каналов: Вариативность компоновки пластинами с типами каналов ТК, ТМ, TL и их комбинациями (TKTM, TMTL, TKTL) позволяет точно подобрать теплообменник под параметры системы.
- Конструктивные особенности: Модель характеризуется габаритными размерами 460х1772х1405 мм и массой 980 кг.
- Надежное уплотнение (SonderLock): Для монтажа используется клипса SonderLock, не имеющая ушка. Принцип её действия основан на защёлкивании: крепёж устанавливается в монтажный паз и надёжно фиксируется характерным щелчком. Помимо основного уплотнительного контура, размещённого по периметру пластины, дополнительную герметичность обеспечивают уплотнения портов, расположенные на неподвижной плите.
- Дополнительные опции: Возможна комплектация теплоизоляцией для снижения тепловых потерь.
