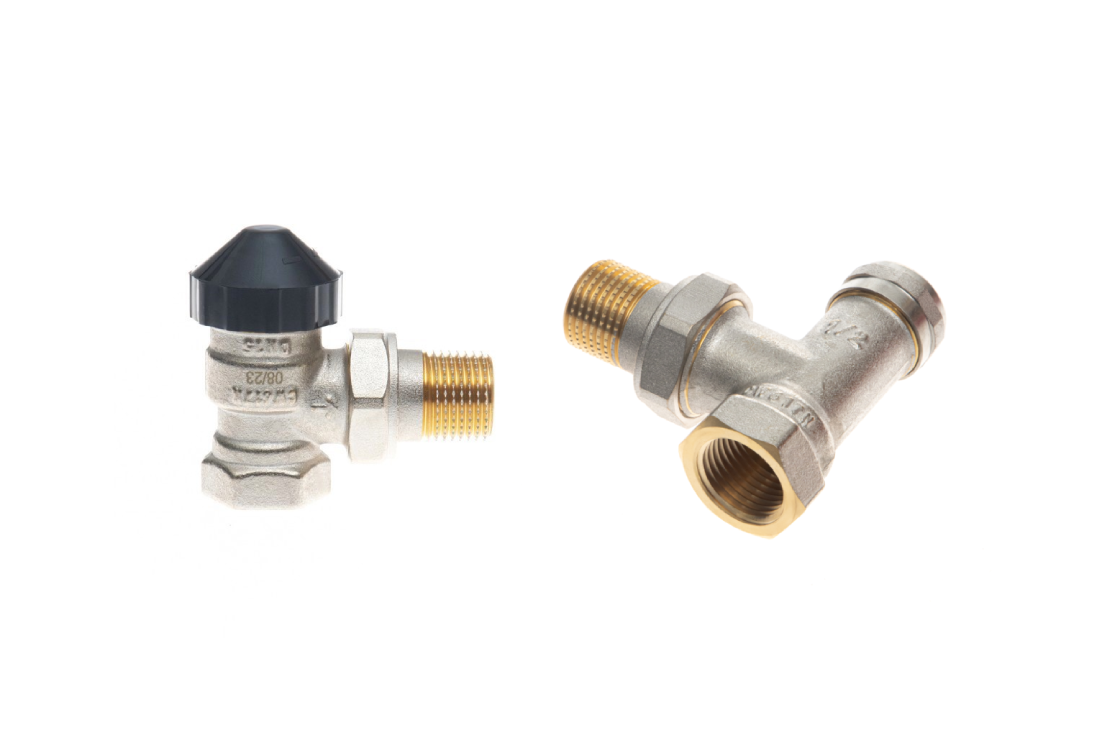

Комплект для двухтрубной системы отопления: клапан терморегулирующий 013G7013R + клапан запорный угловой 003L0143R
Данное решение состоит из двух товаров, которые приобретаются отдельно:
Чтобы сделать заказ:
- Перейдите на страницы товаров по ссылкам выше
- Добавьте каждый товар в корзину
- Оформите заказ в корзине
Подбор рекомендованного аналога
Заполните форму, и мы обязательно с Вами свяжемсяОсновное
Все характеристикиПредприятие обеспечивает полный производственный цикл, включая производство пластин, плит, элементов рам и других комплектующих. Локализация достигает 95%, мощность предприятия составляет более 20 тыс. изделий в год.
- Исполнение
- Угловой
- Номинальный диаметр (DN), мм
- 15
- Номинальное давление (PN), бар
- 10
- Температура рабочей среды, °С
- до 120 °С
- Максимально допустимый перепад давлений, бар
- 0,2
Обзор
ОбзорЭффективное и аккуратное подключение радиатора — ключевая задача в организации системы отопления. Представляем готовый комплект на основе клапанов 013G7013R и 003L0143R, предназначенный для нижнего или бокового подключения в двухтрубных системах. Это решение избавляет от необходимости подбирать совместимые компоненты, обеспечивая надежный и функциональный монтажный узел.
Назначение и преимущества комплекта
Комплект создан для решения конкретной задачи: формирование завершенного и профессионального узла подключения радиатора. В основе — два специализированных клапана, работающих в единой связке.
Готовое решение: Все компоненты полностью совместимы и проверены для совместной работы, что экономит время на подбор и снижает риски ошибок при монтаже.
Полный контроль: Комплект гарантирует полный контроль над работой отопительного прибора — от точной регулировки расхода теплоносителя для оптимальной теплоотдачи до полного отсечения радиатора для обслуживания или ремонта.
Аккуратный внешний вид: Угловое исполнение клапанов позволяет создать эстетичное и компактное подключение, особенно при скрытой разводке труб.
Состав комплекта и технические характеристики

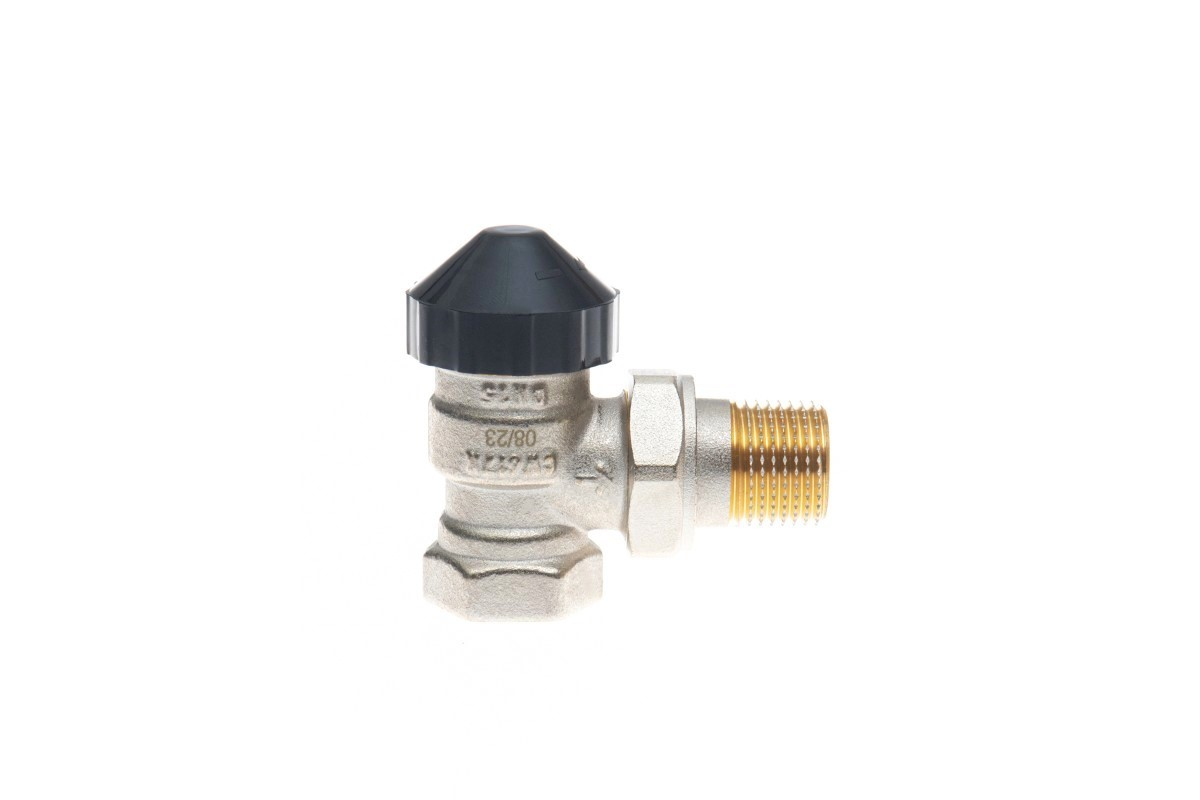

1. Терморегулирующий клапан 013G7013R (угловой)
Назначение: Регулировка потока теплоносителя в двухтрубных системах отопления.
Материал: Латунь.
Рабочая среда: Вода, растворы гликоля (концентрация до 30%).
Номинальное давление: 10 бар.

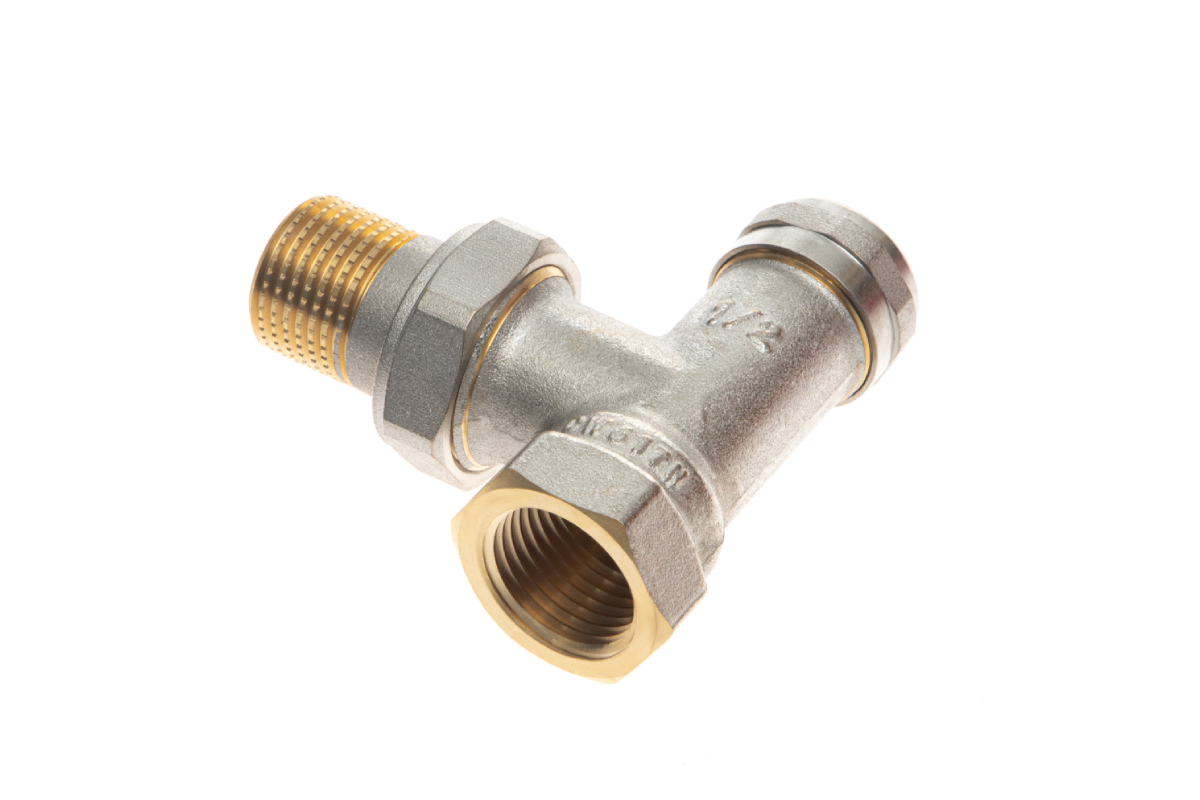

2. Запорный угловой клапан 003L0143R Ду 15
Назначение: Подключение радиатора с нижней или боковой подводкой с функцией отсечения.
Присоединение: Резьба 1/2".
Функции: Регулировка потока и полное перекрытие системы.
Преимущество: Создает аккуратную точку подключения, маскируя подводку труб.
Использование данного комплекта — простой путь к созданию эффективной, ремонтопригодной и визуально привлекательной системы отопления.
Документы
Все документы- Исполнение
- Угловой
- Номинальный диаметр (DN), мм
- 15
- Номинальное давление (PN), бар
- 10
- Температура рабочей среды, °С
- до 120 °С
- Максимально допустимый перепад давлений, бар
- 0,2
- Корпус
- Латунь
- Корпус
- Кольцевое уплотнение
- EPDM
- Пружина клапана
- сталь
- Пропускная способность Kvs, м³/ч
- 2,5
- Пропускная способность Kv при значении предварительной настройки 4, с термоэлементом, м³/ч
- 0,25
- Пропускная способность Kv при значении предварительной настройки 5, с термоэлементом, м³/ч
- 0,3
- Пропускная способность Kv при значении предварительной настройки 3, с термоэлементом, м³/ч
- 0,17
- Пропускная способность Kv при значении предварительной настройки 1, с термоэлементом, м³/ч
- 0,09
- Пропускная способность Kv при значении предварительной настройки 2, с термоэлементом, м³/ч
- 0,14
- Рабочая среда
- Вода и водные растворы гликолей до 30%
- Шток
- Сталь
- Пропускная способность Kvs без термоэлемента, м³/ч
- 0,75
- Пропускная способность Kv при значении предварительной настройки 6, с термоэлементом, м³/ч
- 0,4
- Запорный элемент (шар, диск, золотник)
- Латунь с EPDM
- Резьба штуцеров для присоединения к трубопроводу, дюймы
- ½
- Герметичность затвора по ГОСТ 9544
- I
- Тип совместимого термоэлемента или привода
- TR 9001 Ultra, TR 9006 Ultra, TR 8000, TWA-KR
Эффективное и аккуратное подключение радиатора — ключевая задача в организации системы отопления. Представляем готовый комплект на основе клапанов 013G7013R и 003L0143R, предназначенный для нижнего или бокового подключения в двухтрубных системах. Это решение избавляет от необходимости подбирать совместимые компоненты, обеспечивая надежный и функциональный монтажный узел.
Назначение и преимущества комплекта
Комплект создан для решения конкретной задачи: формирование завершенного и профессионального узла подключения радиатора. В основе — два специализированных клапана, работающих в единой связке.
Готовое решение: Все компоненты полностью совместимы и проверены для совместной работы, что экономит время на подбор и снижает риски ошибок при монтаже.
Полный контроль: Комплект гарантирует полный контроль над работой отопительного прибора — от точной регулировки расхода теплоносителя для оптимальной теплоотдачи до полного отсечения радиатора для обслуживания или ремонта.
Аккуратный внешний вид: Угловое исполнение клапанов позволяет создать эстетичное и компактное подключение, особенно при скрытой разводке труб.
Состав комплекта и технические характеристики
1. Терморегулирующий клапан 013G7013R (угловой)
Назначение: Регулировка потока теплоносителя в двухтрубных системах отопления.
Материал: Латунь.
Рабочая среда: Вода, растворы гликоля (концентрация до 30%).
Номинальное давление: 10 бар.
2. Запорный угловой клапан 003L0143R Ду 15
Назначение: Подключение радиатора с нижней или боковой подводкой с функцией отсечения.
Присоединение: Резьба 1/2".
Функции: Регулировка потока и полное перекрытие системы.
Преимущество: Создает аккуратную точку подключения, маскируя подводку труб.
Использование данного комплекта — простой путь к созданию эффективной, ремонтопригодной и визуально привлекательной системы отопления.
