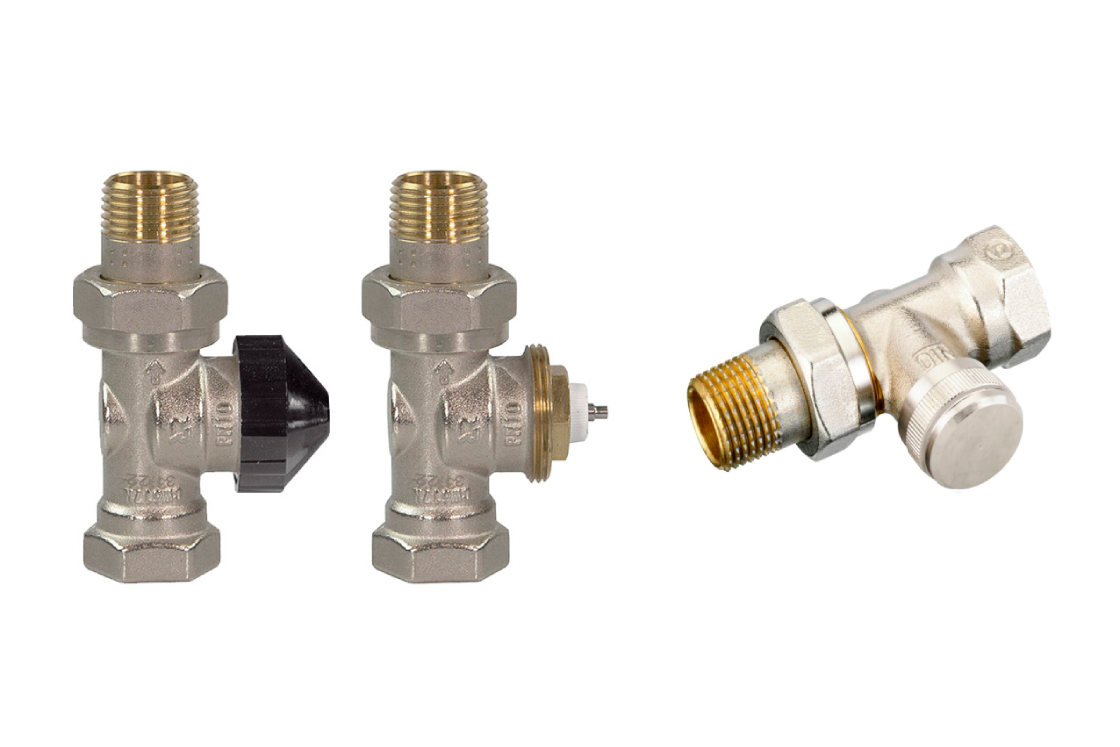

Комплект для двухтрубной системы отопления для радиаторов или конвекторов отопления с боковым подключением: клапан терморегулирующий 013G7014R + клапан запорный прямой 003L0144R
Подбор рекомендованного аналога
Заполните форму, и мы обязательно с Вами свяжемсяОсновное
Все характеристикиПредприятие обеспечивает полный производственный цикл, включая производство пластин, плит, элементов рам и других комплектующих. Локализация достигает 95%, мощность предприятия составляет более 20 тыс. изделий в год.
- Номинальный диаметр (DN), мм
- 15
- Номинальное давление (PN), бар
- 10
- Рабочая среда
- Вода, отвечающая требованиям Правил технической эксплуатации электрических станций и сетей Российской Федерации
- Рабочая среда
- Вода и водные растворы гликолей до 30%
- Резьба штуцеров для присоединения к трубопроводу, дюймы
- Внутр. Rp 1/2
- Резьба штуцеров для присоединения к трубопроводу, дюймы
- ½
- Максимально допустимый перепад давлений, бар
- 0,2
Обзор
ОбзорПрофессиональное комплектное решение для эффективного и надежного бокового подключения радиаторов или конвекторов в двухтрубных системах отопления. Комплект объединяет терморегулирующий и запорный клапаны, обеспечивая полный контроль над теплоотдачей и возможность отсечения прибора для обслуживания.
Преимущества готового комплекта
Оптимальная совместимость: Клапаны подобраны для совместной работы, что гарантирует стабильность гидравлического режима и исключает ошибки при подборе компонентов.
Точное регулирование: Терморегулирующий клапан с предварительной настройкой позволяет точно сбалансировать систему и обеспечить комфортный температурный режим.
Ремонтопригодность: Запорный клапан позволяет быстро отключить радиатор или конвектор без необходимости слива теплоносителя со всей системы.
Надежность и долговечность: Корпуса клапанов выполнены из латуни, а уплотнения — из стойких к температуре полимеров, что обеспечивает длительный срок службы даже в жестких условиях эксплуатации.
Использование данного комплекта — гарантия качественного, аккуратного и функционального подключения отопительных приборов, соответствующего требованиям современных двухтрубных систем.
Документы
Все документы- Номинальный диаметр (DN), мм
- 15
- Номинальное давление (PN), бар
- 10
- Рабочая среда
- Вода, отвечающая требованиям Правил технической эксплуатации электрических станций и сетей Российской Федерации
- Рабочая среда
- Вода и водные растворы гликолей до 30%
- Резьба штуцеров для присоединения к трубопроводу, дюймы
- Внутр. Rp 1/2
- Резьба штуцеров для присоединения к трубопроводу, дюймы
- ½
- Максимально допустимый перепад давлений, бар
- 0,2
- Корпус
- Латунь
- Кольцевое уплотнение
- EPDM
- Кольцевое уплотнение
- Бутадиенакрилонитрильный каучук NBR
- Температура рабочей среды, °С
- 120
- Пружина клапана
- сталь
- Пропускная способность Kvs, м³/ч
- 2,5
- Пропускная способность Kv при значении предварительной настройки 4, с термоэлементом, м³/ч
- 0,25
- Пропускная способность Kv при значении предварительной настройки 5, с термоэлементом, м³/ч
- 0,3
- Пропускная способность Kv при значении предварительной настройки 3, с термоэлементом, м³/ч
- 0,17
- Пропускная способность Kv при значении предварительной настройки 1, с термоэлементом, м³/ч
- 0,09
- Пропускная способность Kv при значении предварительной настройки 2, с термоэлементом, м³/ч
- 0,14
- Шток
- Сталь
- Пропускная способность Kvs без термоэлемента, м³/ч
- 0,75
- Пропускная способность Kv при значении предварительной настройки 6, с термоэлементом, м³/ч
- 0,4
- Запорный элемент (шар, диск, золотник)
- Латунь с EPDM
- Исполнение
- Прямое
- Герметичность затвора по ГОСТ 9544
- I
- Тип совместимого термоэлемента или привода
- TR 9001 Ultra, TR 9006 Ultra, TR 8000, TWA-KR
- Резьба штуцеров для присоединения к радиатору, дюймы
- ½
Профессиональное комплектное решение для эффективного и надежного бокового подключения радиаторов или конвекторов в двухтрубных системах отопления. Комплект объединяет терморегулирующий и запорный клапаны, обеспечивая полный контроль над теплоотдачей и возможность отсечения прибора для обслуживания.
Преимущества готового комплекта
Оптимальная совместимость: Клапаны подобраны для совместной работы, что гарантирует стабильность гидравлического режима и исключает ошибки при подборе компонентов.
Точное регулирование: Терморегулирующий клапан с предварительной настройкой позволяет точно сбалансировать систему и обеспечить комфортный температурный режим.
Ремонтопригодность: Запорный клапан позволяет быстро отключить радиатор или конвектор без необходимости слива теплоносителя со всей системы.
Надежность и долговечность: Корпуса клапанов выполнены из латуни, а уплотнения — из стойких к температуре полимеров, что обеспечивает длительный срок службы даже в жестких условиях эксплуатации.
Использование данного комплекта — гарантия качественного, аккуратного и функционального подключения отопительных приборов, соответствующего требованиям современных двухтрубных систем.
