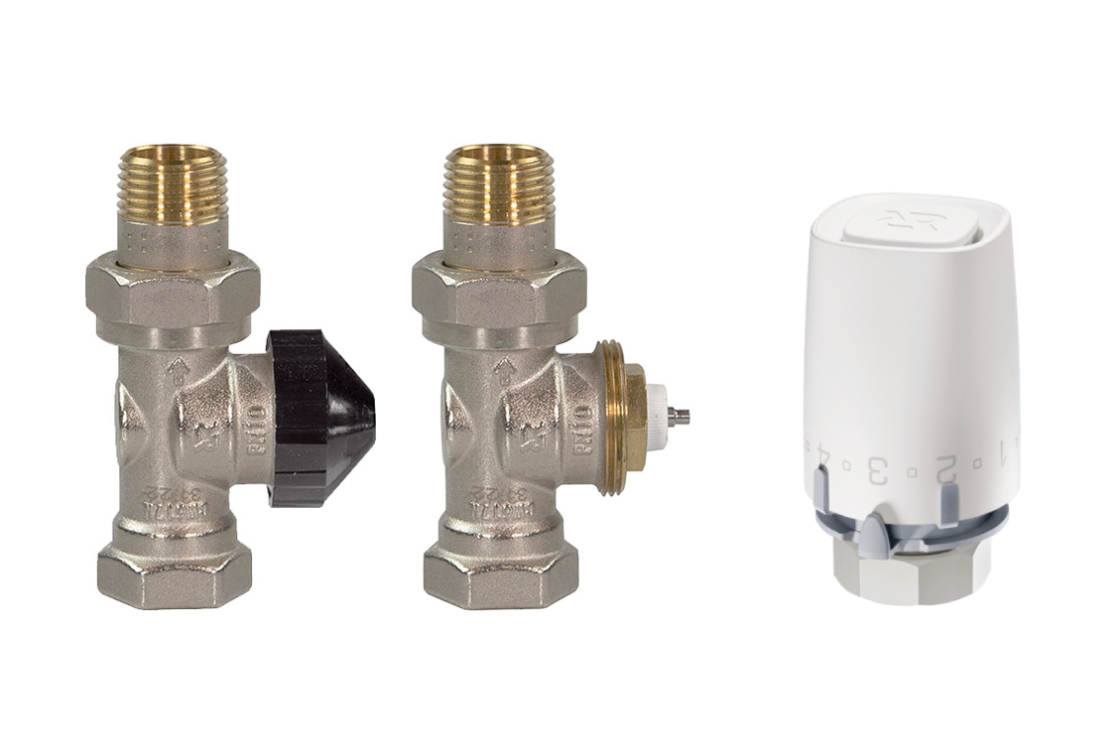

Комплект для двухтрубной системы отопления для радиаторов или конвекторов отопления с боковым подключением: клапан терморегулирующий 013G7016R (Ду20, прямой) + термостатический элемент 003G9001R (присоединение М30х1,5)
Подбор рекомендованного аналога
Заполните форму, и мы обязательно с Вами свяжемсяОсновное
Все характеристикиПредприятие обеспечивает полный производственный цикл, включая производство пластин, плит, элементов рам и других комплектующих. Локализация достигает 95%, мощность предприятия составляет более 20 тыс. изделий в год.
- Номинальное давление (PN), бар
- 10
- Максимально допустимый перепад давлений, бар
- 0,2
- Корпус
- Латунь
- Кольцевое уплотнение
- EPDM
- Температура рабочей среды, °С
- 120
Обзор
Обзор- Терморегулирующий клапан 013G7016R (прямой, Ду20)
- Термостатический элемент 003G9001R (присоединение М30×1,5)
- Номинальный диаметр (DN): 20 мм
- Присоединительная резьба: ¾"
- Номинальное давление: 10 бар
- Рабочая температура: до 120°C
- Пропускная способность: Kvs 0,85 м³/ч
- Рабочая среда: вода, растворы гликолей до 30%
- Материал корпуса: латунь
- Присоединение термоэлемента: М30×1,5
- Количество позиций предварительной настройки: 6 (0,11-0,43 м³/ч)
- Автоматическое поддержание комфортной температуры
- Экономия энергии до 15-20% за счет оптимизации теплоотдачи
- Прямое исполнение для простого монтажа
- Предварительная гидравлическая настройка клапана
- Повышенная пропускная способность для мощных радиаторов
Профессиональное решение для организации энергоэффективной системы отопления с автоматическим поддержанием температуры. Комплект предназначен для прямого подключения мощных радиаторов или конвекторов в двухтрубных системах отопления.
Состав комплекта
Технические характеристики
Преимущества комплекта
Документы
Все документы- Номинальное давление (PN), бар
- 10
- Максимально допустимый перепад давлений, бар
- 0,2
- Корпус
- Латунь
- Кольцевое уплотнение
- EPDM
- Температура рабочей среды, °С
- 120
- Пружина клапана
- сталь
- Пропускная способность Kv при значении предварительной настройки 1, с термоэлементом, м³/ч
- 0,11
- Пропускная способность Kv при значении предварительной настройки 2, с термоэлементом, м³/ч
- 0,16
- Пропускная способность Kv при значении предварительной настройки 6, с термоэлементом, м³/ч
- 0,43
- Пропускная способность Kv при значении предварительной настройки 3, с термоэлементом, м³/ч
- 0,19
- Рабочая среда
- Вода и водные растворы гликолей до 30%
- Шток
- Сталь
- Запорный элемент (шар, диск, золотник)
- Латунь с EPDM
- Исполнение
- Прямое
- Пропускная способность Kvs без термоэлемента, м³/ч
- 0,85
- Пропускная способность Kv при значении предварительной настройки 4, с термоэлементом, м³/ч
- 0,27
- Пропускная способность Kv при значении предварительной настройки 5, с термоэлементом, м³/ч
- 0,31
- Резьба штуцеров для присоединения к трубопроводу, дюймы
- ¾
- Герметичность затвора по ГОСТ 9544
- I
- Резьба штуцеров для присоединения к радиатору, дюймы
- ¾
- Номинальный диаметр (DN), мм
- Терморегулирующий клапан 013G7016R (прямой, Ду20)
- Термостатический элемент 003G9001R (присоединение М30×1,5)
- Номинальный диаметр (DN): 20 мм
- Присоединительная резьба: ¾"
- Номинальное давление: 10 бар
- Рабочая температура: до 120°C
- Пропускная способность: Kvs 0,85 м³/ч
- Рабочая среда: вода, растворы гликолей до 30%
- Материал корпуса: латунь
- Присоединение термоэлемента: М30×1,5
- Количество позиций предварительной настройки: 6 (0,11-0,43 м³/ч)
- Автоматическое поддержание комфортной температуры
- Экономия энергии до 15-20% за счет оптимизации теплоотдачи
- Прямое исполнение для простого монтажа
- Предварительная гидравлическая настройка клапана
- Повышенная пропускная способность для мощных радиаторов
Профессиональное решение для организации энергоэффективной системы отопления с автоматическим поддержанием температуры. Комплект предназначен для прямого подключения мощных радиаторов или конвекторов в двухтрубных системах отопления.
Состав комплекта
Технические характеристики
Преимущества комплекта
