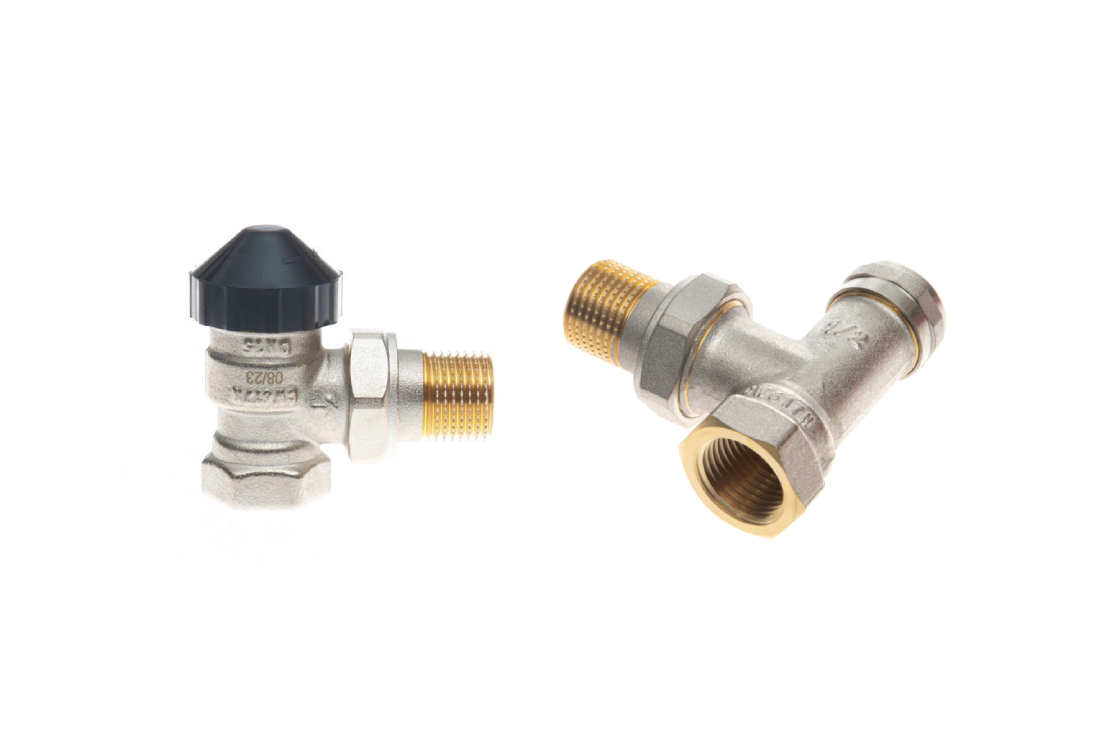

Комплект для двухтрубной системы отопления для радиаторов или конвекторов отопления с боковым подключением: клапан терморегулирующий 013G7015R + клапан запорный угловой 003L0145R
Подбор рекомендованного аналога
Заполните форму, и мы обязательно с Вами свяжемсяОсновное
Все характеристикиПредприятие обеспечивает полный производственный цикл, включая производство пластин, плит, элементов рам и других комплектующих. Локализация достигает 95%, мощность предприятия составляет более 20 тыс. изделий в год.
- Номинальное давление (PN), бар
- 10
- Номинальный диаметр (DN), мм
- 20
- Максимально допустимый перепад давлений, бар
- 0,2
- Корпус
- Латунь
- Кольцевое уплотнение
- EPDM
- Кольцевое уплотнение
- Бутадиенакрилонитрильный каучук NBR
Обзор
Обзор- Условия работы: Давление до 10 бар, температура до 120°C, среда — вода или растворы гликолей до 30%.
- Пропускная способность: Kvs 3 м³/ч (терморегулирующий клапан).
- Присоединение: Резьба ¾" для подключения к трубопроводу и радиатору.
- Материалы: Латунный корпус, стальные пружина и шток, уплотнения EPDM/NBR.
- Комплект рекомендуется для проектов, требующих надежного и функционального подключения мощных радиаторов или конвекторов с организацией зонного регулирования.
Специализированное решение для современных двухтрубных систем отопления. Комплект обеспечивает эффективное боковое подключение радиаторов и конвекторов с возможностью точной регулировки теплоотдачи и оперативного отключения прибора. Угловое исполнение клапанов оптимизирует монтаж и улучшает эстетику узла подключения.
Ключевые преимущества комплекта
Гидравлическая стабильность: Предварительная настройка клапана на шести позициях (0.11–0.43 м³/ч) позволяет точно балансировать систему.
Компактное подключение: Угловая конфигурация упрощает подводку труб и сохраняет эстетичный вид.
Профессиональная эксплуатация: Запорный клапан обеспечивает герметичное перекрытие потока (класс I по ГОСТ 9544) для обслуживания или замены оборудования.
Совместимость с автоматикой: Поддержка термостатических головок TR 9001 Ultra, TR 9006 Ultra и других.
Технические особенности
Документы
Все документы- Номинальное давление (PN), бар
- 10
- Номинальный диаметр (DN), мм
- 20
- Максимально допустимый перепад давлений, бар
- 0,2
- Корпус
- Латунь
- Кольцевое уплотнение
- EPDM
- Кольцевое уплотнение
- Бутадиенакрилонитрильный каучук NBR
- Температура рабочей среды, °С
- 120
- Пружина клапана
- сталь
- Пропускная способность Kvs, м³/ч
- 3
- Пропускная способность Kv при значении предварительной настройки 1, с термоэлементом, м³/ч
- 0,11
- Пропускная способность Kv при значении предварительной настройки 2, с термоэлементом, м³/ч
- 0,16
- Пропускная способность Kv при значении предварительной настройки 6, с термоэлементом, м³/ч
- 0,43
- Исполнение
- Угловое
- Пропускная способность Kv при значении предварительной настройки 3, с термоэлементом, м³/ч
- 0,19
- Рабочая среда
- Вода и водные растворы гликолей до 30%
- Шток
- Сталь
- Запорный элемент (шар, диск, золотник)
- Латунь с EPDM
- Пропускная способность Kvs без термоэлемента, м³/ч
- 0,85
- Пропускная способность Kv при значении предварительной настройки 4, с термоэлементом, м³/ч
- 0,27
- Пропускная способность Kv при значении предварительной настройки 5, с термоэлементом, м³/ч
- 0,31
- Резьба штуцеров для присоединения к трубопроводу, дюймы
- ¾
- Герметичность затвора по ГОСТ 9544
- I
- Тип совместимого термоэлемента или привода
- TR 9001 Ultra, TR 9006 Ultra, TR 8000, TWA-KR
- Резьба штуцеров для присоединения к радиатору, дюймы
- ¾
- Условия работы: Давление до 10 бар, температура до 120°C, среда — вода или растворы гликолей до 30%.
- Пропускная способность: Kvs 3 м³/ч (терморегулирующий клапан).
- Присоединение: Резьба ¾" для подключения к трубопроводу и радиатору.
- Материалы: Латунный корпус, стальные пружина и шток, уплотнения EPDM/NBR.
- Комплект рекомендуется для проектов, требующих надежного и функционального подключения мощных радиаторов или конвекторов с организацией зонного регулирования.
Специализированное решение для современных двухтрубных систем отопления. Комплект обеспечивает эффективное боковое подключение радиаторов и конвекторов с возможностью точной регулировки теплоотдачи и оперативного отключения прибора. Угловое исполнение клапанов оптимизирует монтаж и улучшает эстетику узла подключения.
Ключевые преимущества комплекта
Гидравлическая стабильность: Предварительная настройка клапана на шести позициях (0.11–0.43 м³/ч) позволяет точно балансировать систему.
Компактное подключение: Угловая конфигурация упрощает подводку труб и сохраняет эстетичный вид.
Профессиональная эксплуатация: Запорный клапан обеспечивает герметичное перекрытие потока (класс I по ГОСТ 9544) для обслуживания или замены оборудования.
Совместимость с автоматикой: Поддержка термостатических головок TR 9001 Ultra, TR 9006 Ultra и других.
Технические особенности
