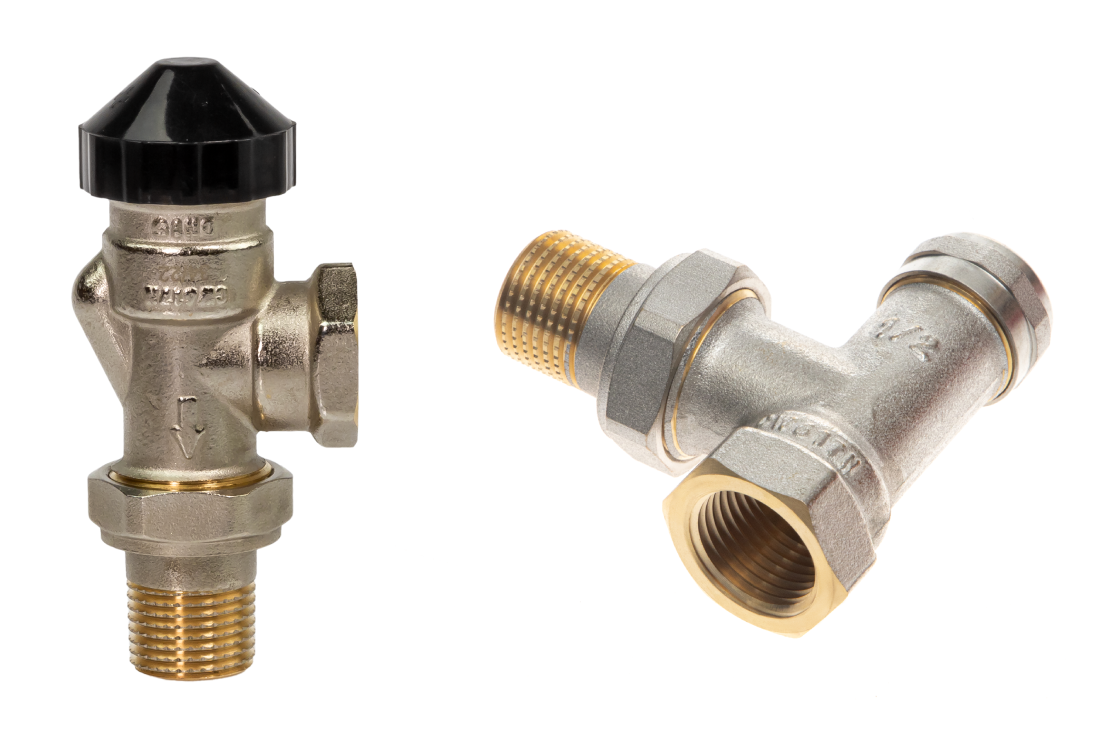

Комплект для двухтрубной системы отопления для радиаторов или конвекторов отопления с боковым подключением: клапан терморегулирующий 013G7048R (Ду15, угловой) + клапан запорный 003L0143R (Ду15, угловой)
Подбор рекомендованного аналога
Заполните форму, и мы обязательно с Вами свяжемсяОсновное
Все характеристикиПредприятие обеспечивает полный производственный цикл, включая производство пластин, плит, элементов рам и других комплектующих. Локализация достигает 95%, мощность предприятия составляет более 20 тыс. изделий в год.
- Номинальный диаметр (DN), мм
- 15
- Номинальное давление (PN), бар
- 10
- Максимально допустимый перепад давлений, бар
- 0,2
- Корпус
- Латунь
- Кольцевое уплотнение
- EPDM
- Кольцевое уплотнение
- Бутадиенакрилонитрильный каучук NBR
Обзор
Обзор- Условия работы: давление 10 бар, температура до 120°C
- Рабочая среда: вода и растворы гликолей до 30%
- Пропускная способность: Kvs 2,5 м³/ч с регулировкой
- Присоединение: резьба ½" с обеих сторон
- Материалы: латунный корпус, стальные элементы, уплотнения EPDM/NBR
- Комплект рекомендуется для организации аккуратного и функционального подключения радиаторов в помещениях с ограниченным пространством для монтажа.
Специализированное решение для компактного и эффективного подключения радиаторов в двухтрубных системах отопления. Комплект объединяет угловой терморегулирующий клапан с предварительной настройкой и угловой запорный клапан, создавая оптимальный узел для бокового подключения с возможностью точного контроля теплоотдачи.
Преимущества комплекта
Компактное угловое исполнение : идеально для скрытой подводки труб и эстетичного монтажа
Точная балансировка системы : 6 позиций предварительной настройки (0,09-0,4 м³/ч)
Надежное отсечение: герметичность класса I по ГОСТ 9544
Совместимость с автоматикой : поддержка термоголовок TR 9001 Ultra, TR 9006 Ultra и других
Технические характеристики
Документы
Все документы- Номинальный диаметр (DN), мм
- 15
- Номинальное давление (PN), бар
- 10
- Максимально допустимый перепад давлений, бар
- 0,2
- Корпус
- Латунь
- Кольцевое уплотнение
- EPDM
- Кольцевое уплотнение
- Бутадиенакрилонитрильный каучук NBR
- Температура рабочей среды, °С
- 120
- Пружина клапана
- сталь
- Пропускная способность Kvs, м³/ч
- 2,5
- Пропускная способность Kv при значении предварительной настройки 4, с термоэлементом, м³/ч
- 0,25
- Пропускная способность Kv при значении предварительной настройки 5, с термоэлементом, м³/ч
- 0,3
- Пропускная способность Kv при значении предварительной настройки 3, с термоэлементом, м³/ч
- 0,17
- Пропускная способность Kv при значении предварительной настройки 1, с термоэлементом, м³/ч
- 0,09
- Пропускная способность Kv при значении предварительной настройки 2, с термоэлементом, м³/ч
- 0,14
- Рабочая среда
- Вода и водные растворы гликолей до 30%
- Шток
- Сталь
- Пропускная способность Kvs без термоэлемента, м³/ч
- 0,75
- Пропускная способность Kv при значении предварительной настройки 6, с термоэлементом, м³/ч
- 0,4
- Запорный элемент (шар, диск, золотник)
- Латунь с EPDM
- Исполнение
- Угловое горизонтальное
- Резьба штуцеров для присоединения к трубопроводу, дюймы
- ½
- Герметичность затвора по ГОСТ 9544
- I
- Тип совместимого термоэлемента или привода
- TR 9001 Ultra, TR 9006 Ultra, TR 8000, TWA-KR
- Резьба штуцеров для присоединения к радиатору, дюймы
- ½
- Условия работы: давление 10 бар, температура до 120°C
- Рабочая среда: вода и растворы гликолей до 30%
- Пропускная способность: Kvs 2,5 м³/ч с регулировкой
- Присоединение: резьба ½" с обеих сторон
- Материалы: латунный корпус, стальные элементы, уплотнения EPDM/NBR
- Комплект рекомендуется для организации аккуратного и функционального подключения радиаторов в помещениях с ограниченным пространством для монтажа.
Специализированное решение для компактного и эффективного подключения радиаторов в двухтрубных системах отопления. Комплект объединяет угловой терморегулирующий клапан с предварительной настройкой и угловой запорный клапан, создавая оптимальный узел для бокового подключения с возможностью точного контроля теплоотдачи.
Преимущества комплекта
Компактное угловое исполнение : идеально для скрытой подводки труб и эстетичного монтажа
Точная балансировка системы : 6 позиций предварительной настройки (0,09-0,4 м³/ч)
Надежное отсечение: герметичность класса I по ГОСТ 9544
Совместимость с автоматикой : поддержка термоголовок TR 9001 Ultra, TR 9006 Ultra и других
Технические характеристики
