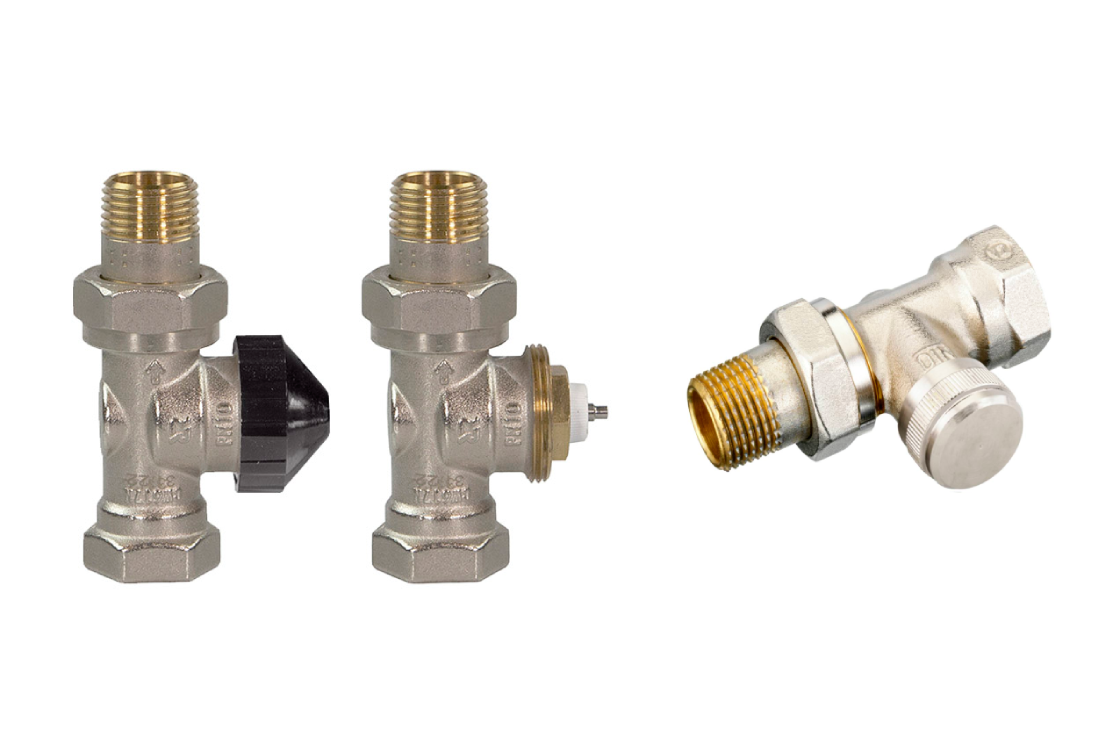

Комплект для двухтрубной системы отопления для радиаторов или конвекторов отопления с боковым подключением: клапан терморегулирующий 013G7016R + клапан запорный прямой 003L0146R
Подбор рекомендованного аналога
Заполните форму, и мы обязательно с Вами свяжемсяОсновное
Все характеристикиПредприятие обеспечивает полный производственный цикл, включая производство пластин, плит, элементов рам и других комплектующих. Локализация достигает 95%, мощность предприятия составляет более 20 тыс. изделий в год.
- Номинальное давление (PN), бар
- 10
- Номинальный диаметр (DN), мм
- 20
- Исполнение
- Прямой
- Исполнение
- Прямое
- Максимально допустимый перепад давлений, бар
- 0,2
- Корпус
- Латунь
Обзор
Обзор- Параметры эксплуатации: Давление до 10 бар, температура до 120°C
- Рабочая среда: Вода и растворы гликолей до 30%
- Пропускная способность: Kvs 3 м³/ч с возможностью регулировки
- Присоединение: Резьба ¾" с обеих сторон
- Ключевые материалы: Латунный корпус, стальные рабочие элементы, износостойкие уплотнения EPDM/NBR
- Комплект рекомендуется для систем, требующих надежного прямого подключения радиаторов с организацией индивидуального регулирования теплового режима.
Профессиональное решение для организации эффективного бокового подключения радиаторов и конвекторов в двухтрубных системах отопления. Комплект сочетает терморегулирующий клапан с предварительной настройкой и запорный прямой клапан, обеспечивающий полный контроль над работой отопительного прибора.
Преимущества комплекта
Точная балансировка системы: Шестипозиционная предварительная настройка (0.11–0.43 м³/ч) позволяет оптимально распределить теплоноситель.
Надежное отсечение: Запорный клапан гарантирует герметичное перекрытие потока (класс I по ГОСТ 9544) для обслуживания оборудования.
Универсальная совместимость: Поддержка популярных термостатических головок (TR 9001 Ultra, TR 9006 Ultra, TR 8000, TWA-KR).
Простота монтажа: Прямое исполнение оптимально для систем с открытой подводкой труб.
Технические характеристики
Документы
Все документы- Номинальное давление (PN), бар
- 10
- Номинальный диаметр (DN), мм
- 20
- Исполнение
- Прямой
- Исполнение
- Прямое
- Максимально допустимый перепад давлений, бар
- 0,2
- Корпус
- Латунь
- Кольцевое уплотнение
- EPDM
- Кольцевое уплотнение
- Бутадиенакрилонитрильный каучук NBR
- Температура рабочей среды, °С
- 120
- Пружина клапана
- сталь
- Пропускная способность Kvs, м³/ч
- 3
- Пропускная способность Kv при значении предварительной настройки 1, с термоэлементом, м³/ч
- 0,11
- Пропускная способность Kv при значении предварительной настройки 2, с термоэлементом, м³/ч
- 0,16
- Пропускная способность Kv при значении предварительной настройки 6, с термоэлементом, м³/ч
- 0,43
- Пропускная способность Kv при значении предварительной настройки 3, с термоэлементом, м³/ч
- 0,19
- Рабочая среда
- Вода и водные растворы гликолей до 30%
- Шток
- Сталь
- Запорный элемент (шар, диск, золотник)
- Латунь с EPDM
- Пропускная способность Kvs без термоэлемента, м³/ч
- 0,85
- Пропускная способность Kv при значении предварительной настройки 4, с термоэлементом, м³/ч
- 0,27
- Пропускная способность Kv при значении предварительной настройки 5, с термоэлементом, м³/ч
- 0,31
- Резьба штуцеров для присоединения к трубопроводу, дюймы
- ¾
- Герметичность затвора по ГОСТ 9544
- I
- Тип совместимого термоэлемента или привода
- TR 9001 Ultra, TR 9006 Ultra, TR 8000, TWA-KR
- Резьба штуцеров для присоединения к радиатору, дюймы
- ¾
- Параметры эксплуатации: Давление до 10 бар, температура до 120°C
- Рабочая среда: Вода и растворы гликолей до 30%
- Пропускная способность: Kvs 3 м³/ч с возможностью регулировки
- Присоединение: Резьба ¾" с обеих сторон
- Ключевые материалы: Латунный корпус, стальные рабочие элементы, износостойкие уплотнения EPDM/NBR
- Комплект рекомендуется для систем, требующих надежного прямого подключения радиаторов с организацией индивидуального регулирования теплового режима.
Профессиональное решение для организации эффективного бокового подключения радиаторов и конвекторов в двухтрубных системах отопления. Комплект сочетает терморегулирующий клапан с предварительной настройкой и запорный прямой клапан, обеспечивающий полный контроль над работой отопительного прибора.
Преимущества комплекта
Точная балансировка системы: Шестипозиционная предварительная настройка (0.11–0.43 м³/ч) позволяет оптимально распределить теплоноситель.
Надежное отсечение: Запорный клапан гарантирует герметичное перекрытие потока (класс I по ГОСТ 9544) для обслуживания оборудования.
Универсальная совместимость: Поддержка популярных термостатических головок (TR 9001 Ultra, TR 9006 Ultra, TR 8000, TWA-KR).
Простота монтажа: Прямое исполнение оптимально для систем с открытой подводкой труб.
Технические характеристики
