Теплообменник НН№41 ДУ 150 69-115 пластин 1,0 МПа

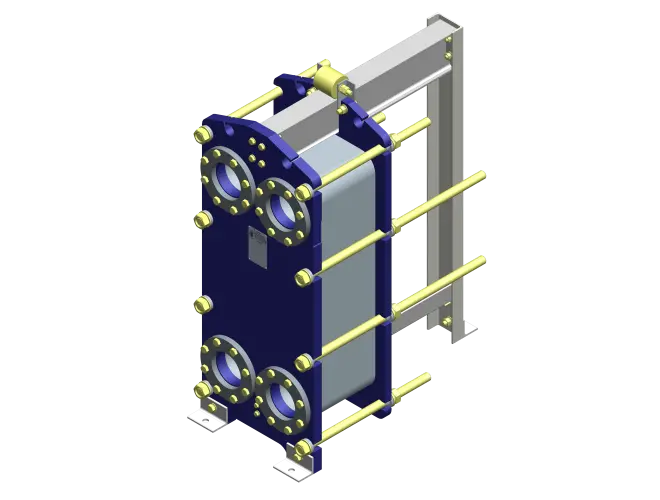

Теплообменник Ридан НН№41 на раме №2 — производительный разборный пластинчатый аппарат Ду 150 мм для давления 1,0 МПа. Аппарат средней мощности с количеством пластин от 69 до 115 и максимальной площадью теплообмена 50,96 м².
- № рамы
- 2
- Количество пластин
- 69-115
- Температура рабочей среды, °С
- от -25 до +180
Подбор рекомендованного аналога
Заполните форму, и мы обязательно с Вами свяжемсяОсновное
Все характеристикиПредприятие обеспечивает полный производственный цикл, включая производство пластин, плит, элементов рам и других комплектующих. Локализация достигает 95%, мощность предприятия составляет более 20 тыс. изделий в год.
- № рамы
- 2
- Количество пластин
- 69-115
- Температура рабочей среды, °С
- от -25 до +180
- Расчетное давление, МПа
- 1,0

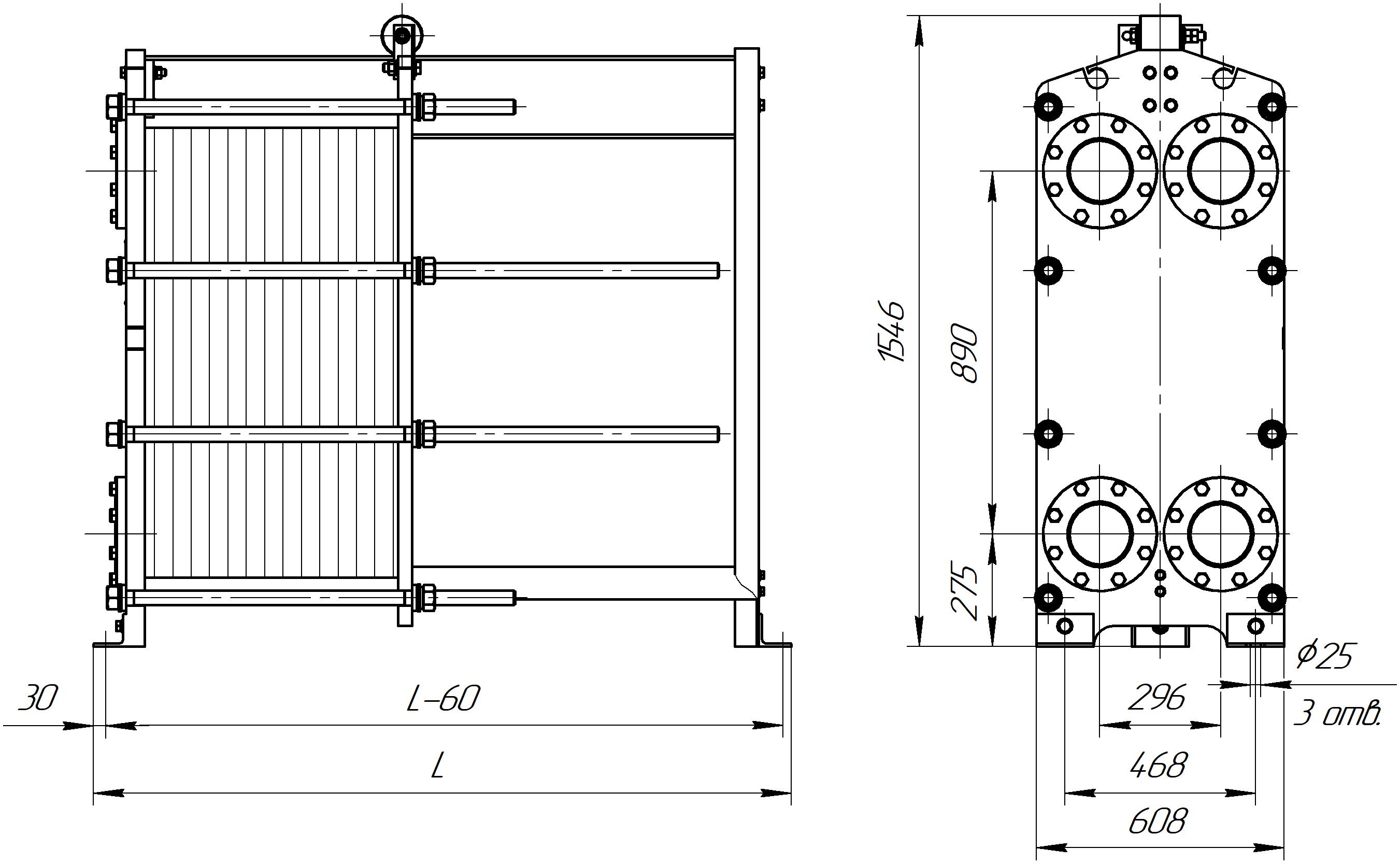

- Габаритные размеры (ШхВхГ), мм
- 608х1546х1205
- Макс. масса, кг
- 770
Обзор
Обзор- Диапазон производительности: Конфигурация с пакетом из 69-115 пластин обеспечивает значительную площадь теплообмена — до 50,96 м², что делает модель идеальной для задач средней мощности.
- Широкий выбор каналов: Для оптимального подбора доступны все типы каналов: ТК, ТМ, TL и их комбинации (TKTM, TMTL, TKTL).
- Надежное уплотнение (вариативность):
- Тип Hang-on: Герметичность обеспечивается прокладками с клипсовой фиксацией. Принцип фиксации: клипса имеет Т-образные концы, которые заводятся за обратную сторону пластины. В отличие от клеевых соединений, такой клипсовый замок обеспечивает простую и быструю замену прокладок. Монтируется в специальные углубления по контуру пластины, а дополнительная надежность обеспечивается специальным ушком на Hang-on.
Тип SonderLock: Устанавливается в предусмотренные углубления и закрепляется при помощи зажима (клипсы). Отличается отсутствием монтажного ушка. Фиксация происходит за счёт защёлкивания: клипса входит в паз на пластине и надёжно закрепляется до щелчка.
Дополнительную герметичность в обоих случаях обеспечивают уплотнения портов на неподвижной плите. - Дополнительные опции: Возможна комплектация теплоизоляцией для снижения тепловых потерь.
Документы
Все документы- № рамы
- 2
- Количество пластин
- 69-115
- Температура рабочей среды, °С
- от -25 до +180
- Регулируемая среда (теплоноситель)
- вода, пар, углеводороды, кислоты, пищевые жидкости и другие
- Рабочее давление, бар изб.
- до 25
- Расчетное давление, МПа
- 1,0
- Материал пластин
- AISI 304, AISI 316L, SMO 254, Titan, C-276 и другие
- Материал прокладки
- EPDM, Nitril, Viton и их модификации
- Габаритные размеры (ШхВхГ), мм
- 608х1546х1205
- Макс. масса, кг
- 770
- Стяжные шпильки (размер)
- М36
- Стяжные шпильки (кол-во), шт
- 8
- Диапазон производительности: Конфигурация с пакетом из 69-115 пластин обеспечивает значительную площадь теплообмена — до 50,96 м², что делает модель идеальной для задач средней мощности.
- Широкий выбор каналов: Для оптимального подбора доступны все типы каналов: ТК, ТМ, TL и их комбинации (TKTM, TMTL, TKTL).
- Надежное уплотнение (вариативность):
- Тип Hang-on: Герметичность обеспечивается прокладками с клипсовой фиксацией. Принцип фиксации: клипса имеет Т-образные концы, которые заводятся за обратную сторону пластины. В отличие от клеевых соединений, такой клипсовый замок обеспечивает простую и быструю замену прокладок. Монтируется в специальные углубления по контуру пластины, а дополнительная надежность обеспечивается специальным ушком на Hang-on.
Тип SonderLock: Устанавливается в предусмотренные углубления и закрепляется при помощи зажима (клипсы). Отличается отсутствием монтажного ушка. Фиксация происходит за счёт защёлкивания: клипса входит в паз на пластине и надёжно закрепляется до щелчка.
Дополнительную герметичность в обоих случаях обеспечивают уплотнения портов на неподвижной плите. - Дополнительные опции: Возможна комплектация теплоизоляцией для снижения тепловых потерь.
