Теплообменник НН№41 ДУ 150 301-392 пластин 1,0 МПа

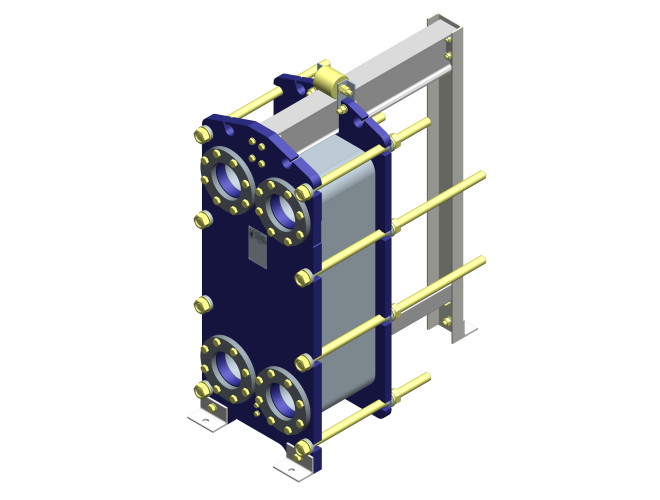

Высокопроизводительный теплообменник Ридан НН№41 на раме №5 (Ду 150 мм, 1,0 МПа). Аппарат большой мощности с количеством пластин от 301 до 392 и рекордной площадью теплообмена до 175,89 м².
- № рамы
- 5
- Количество пластин
- 301-392
- Температура рабочей среды, °С
- от -25 до +180
Подбор рекомендованного аналога
Заполните форму, и мы обязательно с Вами свяжемсяОсновное
Все характеристикиПредприятие обеспечивает полный производственный цикл, включая производство пластин, плит, элементов рам и других комплектующих. Локализация достигает 95%, мощность предприятия составляет более 20 тыс. изделий в год.
- № рамы
- 5
- Количество пластин
- 301-392
- Температура рабочей среды, °С
- от -25 до +180
- Расчетное давление, МПа
- 1,0

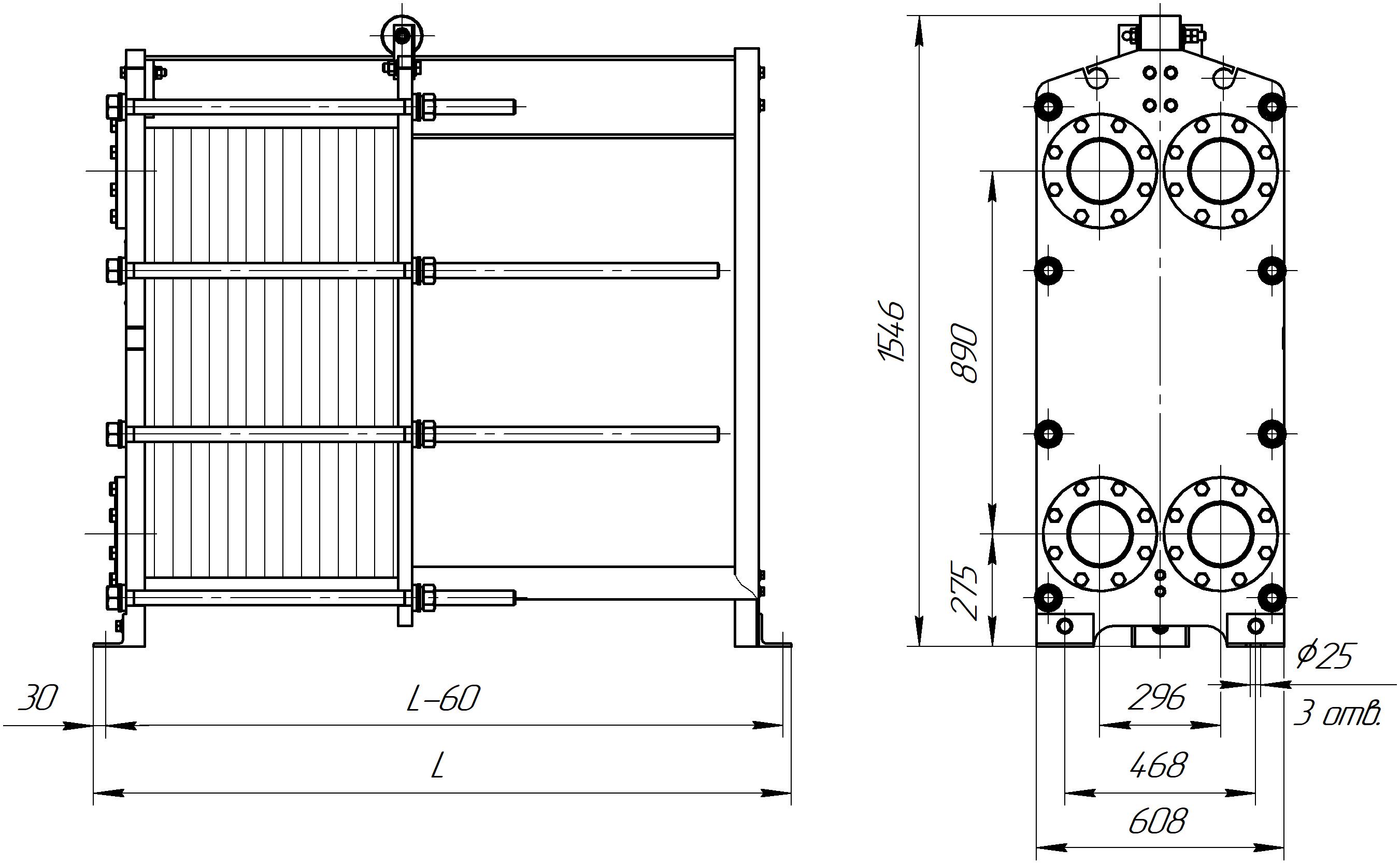

- Габаритные размеры (ШхВхГ), мм
- 608х1546х2705
- Макс. масса, кг
- 1360
Обзор
Обзор- Максимальная эффективность: Увеличенный пакет из 301-392 пластин позволяет достигать площади теплообмена 175,89 м², что выводит производительность на уровень крупных котельных и ЦТП .
- Гибкость в настройке: Широкий выбор типов каналов (ТК, ТМ, TL и их гибриды) обеспечивает точную адаптацию аппарата к специфическим параметрам теплоносителей и требованиям системы.
- Надежное уплотнение (вариативность):
- Тип Hang-on: Герметичность конструкции обеспечивается прокладками с системой фиксации Hang-on. Т-образные концы клипсы надежно защелкиваются за пластину, создавая прочное соединение без клея. Этот способ не только повышает надежность уплотнения, но и позволяет быстро заменять прокладки, а дополнительное крепление через специальное ушко гарантирует максимальную защиту от протечек.
Тип SonderLock: Уплотнение монтируется в специальные углубления по контуру пластин и фиксируется зажимом (клипсой). SonderLock — это клипса без ушка, чья фиксация основана на защёлкивании: клипса вставляется в паз на самой пластине и надёжно фиксируется до щелчка.
Дополнительную герметичность в обоих случаях обеспечивают уплотнения портов на неподвижной плите. - Дополнительные опции: Возможна комплектация теплоизоляцией для снижения тепловых потерь.
Документы
Все документы- № рамы
- 5
- Количество пластин
- 301-392
- Температура рабочей среды, °С
- от -25 до +180
- Регулируемая среда (теплоноситель)
- вода, пар, углеводороды, кислоты, пищевые жидкости и другие
- Рабочее давление, бар изб.
- до 25
- Расчетное давление, МПа
- 1,0
- Материал пластин
- AISI 304, AISI 316L, SMO 254, Titan, C-276 и другие
- Материал прокладки
- EPDM, Nitril, Viton и их модификации
- Габаритные размеры (ШхВхГ), мм
- 608х1546х2705
- Макс. масса, кг
- 1360
- Стяжные шпильки (размер)
- М36
- Стяжные шпильки (кол-во), шт
- 8
- Максимальная эффективность: Увеличенный пакет из 301-392 пластин позволяет достигать площади теплообмена 175,89 м², что выводит производительность на уровень крупных котельных и ЦТП .
- Гибкость в настройке: Широкий выбор типов каналов (ТК, ТМ, TL и их гибриды) обеспечивает точную адаптацию аппарата к специфическим параметрам теплоносителей и требованиям системы.
- Надежное уплотнение (вариативность):
- Тип Hang-on: Герметичность конструкции обеспечивается прокладками с системой фиксации Hang-on. Т-образные концы клипсы надежно защелкиваются за пластину, создавая прочное соединение без клея. Этот способ не только повышает надежность уплотнения, но и позволяет быстро заменять прокладки, а дополнительное крепление через специальное ушко гарантирует максимальную защиту от протечек.
Тип SonderLock: Уплотнение монтируется в специальные углубления по контуру пластин и фиксируется зажимом (клипсой). SonderLock — это клипса без ушка, чья фиксация основана на защёлкивании: клипса вставляется в паз на самой пластине и надёжно фиксируется до щелчка.
Дополнительную герметичность в обоих случаях обеспечивают уплотнения портов на неподвижной плите. - Дополнительные опции: Возможна комплектация теплоизоляцией для снижения тепловых потерь.
