Теплообменник НН№42 ДУ 150 187–262 пластин 1,0 МПа

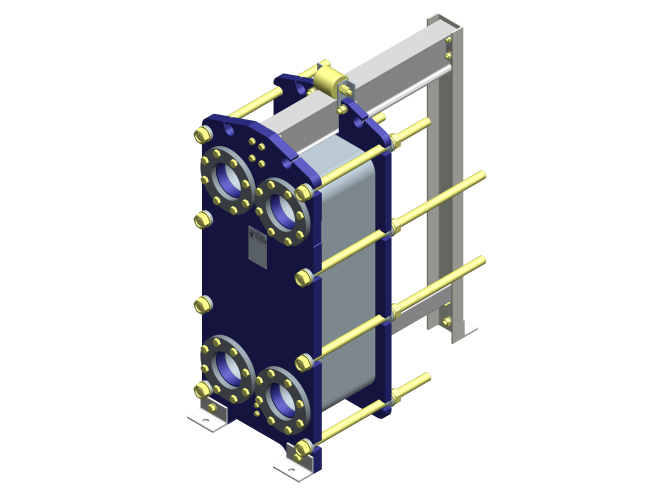

Теплообменник Ридан НН№42 на раме №4 с диаметром присоединения Ду 150 мм. Рассчитан на давление 1,0 МПа и оснащается пакетом из 166-240 пластин, что дает максимальную площадь теплообмена 104,72 м².
- № рамы
- 4
- Количество пластин
- 187-262
- Температура рабочей среды, °С
- от -25 до +180
Подбор рекомендованного аналога
Заполните форму, и мы обязательно с Вами свяжемсяОсновное
Все характеристикиПредприятие обеспечивает полный производственный цикл, включая производство пластин, плит, элементов рам и других комплектующих. Локализация достигает 95%, мощность предприятия составляет более 20 тыс. изделий в год.
- № рамы
- 4
- Количество пластин
- 187-262
- Температура рабочей среды, °С
- от -25 до +180
- Расчетное давление, МПа
- 1,0

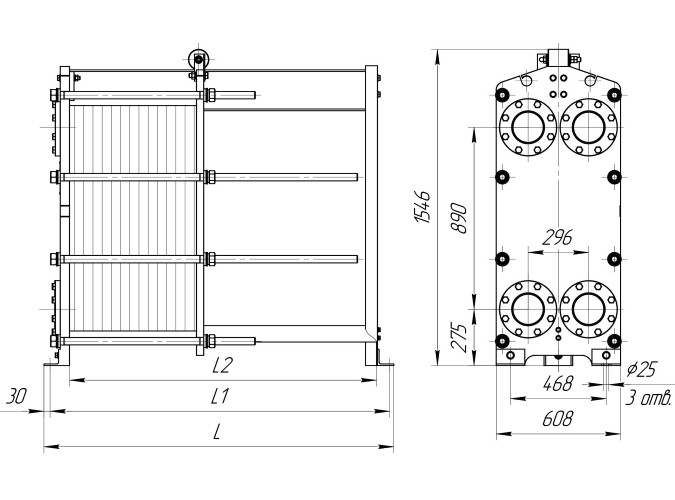

- Габаритные размеры (ШхВхГ), мм
- 608х1546х2205
- Макс. масса, кг
- 1654
Обзор
Обзор- Промышленная производительность: Модель с пакетом 166-240 пластин обеспечивает производительность до 104,72 м², что соответствует требованиям промышленных объектов.
- Универсальность конфигурации: Для создания эффективных схем теплообмена доступны все типы каналов (ТК, ТМ, TL, TKTM, TMTL, TKTL).
- Надежное уплотнение (вариативность):
- Тип Hang-on: Прокладки фиксируются клипсами с Т-образными концами, которые заводятся за обратную сторону пластины. Бесклеевое соединение упрощает замену уплотнений. Монтаж в специальные пазы и наличие фиксирующего ушка обеспечивают дополнительную надежность.
- Тип SonderLock: Уплотнительные элементы устанавливаются в профилированные пазы и фиксируются безушковой клипсой по принципу защелкивания. Клипса вставляется в паз пластины и фиксируется до характерного щелчка.
Общие особенности: Оба типа уплотнений дополнены герметизацией портов на неподвижной плите. - Дополнительные опции: Рекомендуется комплектация теплоизоляцией для снижения теплопотерь и повышения энергоэффективности.
Документы
Все документы- Рабочее давление, бар изб.
- до 25
- Регулируемая среда (теплоноситель)
- вода, пар, углеводороды, кислоты, пищевые жидкости и другие
- № рамы
- 4
- Материал пластин
- AISI 304, AISI 316L, SMO 254, Titan, C-276 и другие
- Количество пластин
- 187-262
- Расчетное давление, МПа
- 1,0
- Температура рабочей среды, °С
- от -25 до +180
- Габаритные размеры (ШхВхГ), мм
- 608х1546х2205
- Макс. масса, кг
- 1654
- Стяжные шпильки (размер)
- М36
- Стяжные шпильки (кол-во), шт
- 8
- Материал прокладки
- EPDM, Nitril, Viton и их модификации
- Промышленная производительность: Модель с пакетом 166-240 пластин обеспечивает производительность до 104,72 м², что соответствует требованиям промышленных объектов.
- Универсальность конфигурации: Для создания эффективных схем теплообмена доступны все типы каналов (ТК, ТМ, TL, TKTM, TMTL, TKTL).
- Надежное уплотнение (вариативность):
- Тип Hang-on: Прокладки фиксируются клипсами с Т-образными концами, которые заводятся за обратную сторону пластины. Бесклеевое соединение упрощает замену уплотнений. Монтаж в специальные пазы и наличие фиксирующего ушка обеспечивают дополнительную надежность.
- Тип SonderLock: Уплотнительные элементы устанавливаются в профилированные пазы и фиксируются безушковой клипсой по принципу защелкивания. Клипса вставляется в паз пластины и фиксируется до характерного щелчка.
Общие особенности: Оба типа уплотнений дополнены герметизацией портов на неподвижной плите. - Дополнительные опции: Рекомендуется комплектация теплоизоляцией для снижения теплопотерь и повышения энергоэффективности.
