Теплообменник НН№42 ДУ 150 11–49 пластин 1,0 МПа

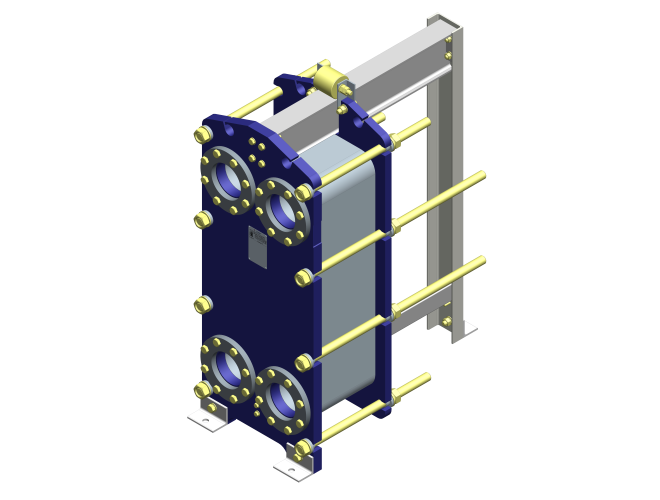

Теплообменник Ридан НН№42 (рама №1) — это разборный пластинчатый аппарат с диаметром присоединения Ду 150 мм. Аппарат рассчитан на рабочее давление 1,0 МПа.
от ₽ 230 380.00
Цена без НДС Заказная позиция
- № рамы
- 1
- Количество пластин
- 11-49
- Температура рабочей среды, °С
- от -25 до +180
Подбор рекомендованного аналога
Заполните форму, и мы обязательно с Вами свяжемсяОсновное
Все характеристикиПредприятие обеспечивает полный производственный цикл, включая производство пластин, плит, элементов рам и других комплектующих. Локализация достигает 95%, мощность предприятия составляет более 20 тыс. изделий в год.
- № рамы
- 1
- Количество пластин
- 11-49
- Температура рабочей среды, °С
- от -25 до +180
- Расчетное давление, МПа
- 1,0

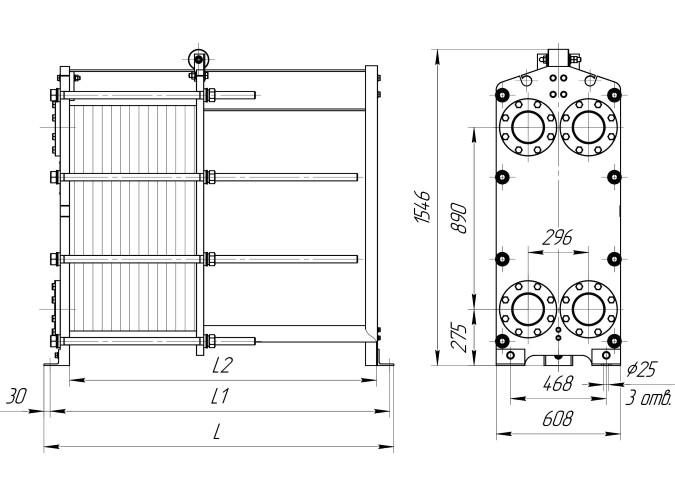

- Габаритные размеры (ШхВхГ), мм
- 608х1546х805
- Макс. масса, кг
- 700
Обзор
Обзор- Параметры теплообмена: Аппарат комплектуется компактным пакетом пластин от 11 до 55 штук, обеспечивая эффективную площадь теплообмена до 23,32 м².
- Типы каналов: Для точного подбора под параметры системы доступны пластины с типами каналов ТК, ТМ, TL и их комбинациями (TKTM, TMTL, TKTL).
- Конструктивные особенности: Модель отличается самыми малыми в линейке габаритными размерами и массой.
- Надежное уплотнение (вариативность):
- Тип Hang-on: Герметизация обеспечивается прокладками с клипсовым креплением. Т-образные концы клипсы заводятся за обратную сторону пластины, что обеспечивает простую замену уплотнений без клеевых соединений. Монтаж выполняется в специальные пазы по контуру пластины, а наличие фиксирующего ушка повышает надежность соединения.
Тип SonderLock: Уплотнительные элементы устанавливаются в профилированные пазы пластин и фиксируются безушковой клипсой. Фиксация происходит по принципу защелкивания: клипса вставляется в паз и надежно закрепляется до характерного щелчка. - Общие особенности: Оба типа уплотнений дополнены герметизацией портов на неподвижной плите, обеспечивая дополнительную защиту от протечек.
- Дополнительные опции: Возможна комплектация теплоизоляцией для снижения тепловых потерь.
Документы
Все документыРуководство
Руководство
Сертификат
Сертификат
Инструкция
Инструкция
2D Чертеж
2D Чертеж
3D Модель
3D Модель
BIM (ТИМ) модель
BIM (ТИМ) модель
Каталог
Каталог
Техническое описание
Техническое описание
- Рабочее давление, бар изб.
- до 25
- Регулируемая среда (теплоноситель)
- вода, пар, углеводороды, кислоты, пищевые жидкости и другие
- № рамы
- 1
- Материал пластин
- AISI 304, AISI 316L, SMO 254, Titan, C-276 и другие
- Количество пластин
- 11-49
- Расчетное давление, МПа
- 1,0
- Температура рабочей среды, °С
- от -25 до +180
- Габаритные размеры (ШхВхГ), мм
- 608х1546х805
- Макс. масса, кг
- 700
- Стяжные шпильки (размер)
- М36
- Стяжные шпильки (кол-во), шт
- 8
- Материал прокладки
- EPDM, Nitril, Viton и их модификации
Руководство
Руководство
Сертификат
Сертификат
Инструкция
Инструкция
2D Чертеж
2D Чертеж
3D Модель
3D Модель
BIM (ТИМ) модель
BIM (ТИМ) модель
Каталог
Каталог
Техническое описание
Техническое описание
- Параметры теплообмена: Аппарат комплектуется компактным пакетом пластин от 11 до 55 штук, обеспечивая эффективную площадь теплообмена до 23,32 м².
- Типы каналов: Для точного подбора под параметры системы доступны пластины с типами каналов ТК, ТМ, TL и их комбинациями (TKTM, TMTL, TKTL).
- Конструктивные особенности: Модель отличается самыми малыми в линейке габаритными размерами и массой.
- Надежное уплотнение (вариативность):
- Тип Hang-on: Герметизация обеспечивается прокладками с клипсовым креплением. Т-образные концы клипсы заводятся за обратную сторону пластины, что обеспечивает простую замену уплотнений без клеевых соединений. Монтаж выполняется в специальные пазы по контуру пластины, а наличие фиксирующего ушка повышает надежность соединения.
Тип SonderLock: Уплотнительные элементы устанавливаются в профилированные пазы пластин и фиксируются безушковой клипсой. Фиксация происходит по принципу защелкивания: клипса вставляется в паз и надежно закрепляется до характерного щелчка. - Общие особенности: Оба типа уплотнений дополнены герметизацией портов на неподвижной плите, обеспечивая дополнительную защиту от протечек.
- Дополнительные опции: Возможна комплектация теплоизоляцией для снижения тепловых потерь.
Товары серии
Сортировать по:
Название и артикул | № рамы | Количество пластин | Температура рабочей среды, °С | Расчетное давление, МПа | Габаритные размеры (ШхВхГ), мм | Макс. масса, кг | ||
|---|---|---|---|---|---|---|---|---|
Теплообменник НН№41 ДУ 150 11-68 пластин 1,0 МПа | 1 | 11-68 | от -25 до +180 | 1,0 | 608х1546х805 | 700 | ||
₽ 213 894.00 Заказная позиция | ||||||||
Теплообменник НН№41 ДУ 150 11-68 пластин 1,6 МПа | 1 | 11-68 | от -25 до +180 | 1,6 | 608х1546х815 | 820 | ||
₽ 287 489.00 Заказная позиция | ||||||||
Теплообменник НН№41 ДУ 150 69-153 пластин 1,0 МПа | 2 | 69-153 | от -25 до +180 | 1,0 | 608х1546х1205 | 980 | ||
₽ 454 761.00 Заказная позиция | ||||||||
Теплообменник НН№41 ДУ 150 69-153 пластин 1,6 МПа | 2 | 69-153 | от -25 до +180 | 1,6 | 608х1546х1215 | 1099 | ||
₽ 508 453.00 Заказная позиция | ||||||||
Теплообменник НН№41 ДУ 150 154-258 пластин 1,0 МПа | 3 | 154-258 | от -25 до +180 | 1,0 | 608х1546х1705 | 1315 | ||
₽ 642 478.00 Заказная позиция | ||||||||
Теплообменник НН№41 ДУ 150 154-258 пластин 1,6 МПа | 3 | 154-258 | от -25 до +180 | 1,6 | 608х1546х1715 | 1434 | ||
₽ 696 170.00 Заказная позиция | ||||||||
Теплообменник НН№41 ДУ 150 259-364 пластин 1,0 МПа | 4 | 259-364 | от -25 до +180 | 1,0 | 608х1546х2205 | 1654 | ||
₽ 1 043 260.00 Заказная позиция | ||||||||
Теплообменник НН№41 ДУ 150 259-364 пластин 1,6 МПа | 4 | 259-364 | от -25 до +180 | 1,6 | 608х1546х2215 | 1773 | ||
₽ 1 096 952.00 Заказная позиция | ||||||||
Теплообменник НН№41 ДУ 150 365-485 пластин 1,0 МПа | 5 | 365-485 | от -25 до +180 | 1,0 | 608х1546х2705 | 2058 | ||
₽ 1 417 107.00 Заказная позиция | ||||||||
Теплообменник НН№41 ДУ 150 365-485 пластин 1,6 МПа | 5 | 365-485 | от -25 до +180 | 1,6 | 608х1546х2715 | 2177 | ||
₽ 1 470 798.00 Заказная позиция | ||||||||
Теплообменник НН№42 ДУ 150 11–49 пластин 1,0 МПа | 1 | 11-49 | от -25 до +180 | 1,0 | 608х1546х805 | 700 | ||
₽ 230 380.00 Заказная позиция | ||||||||
Теплообменник НН№42 ДУ 150 11–49 пластин 1,6 МПа | 1 | 11-49 | от -25 до +180 | 1,6 | 608х1546х815 | 820 | ||
₽ 304 544.00 Заказная позиция | ||||||||
Теплообменник НН№42 ДУ 150 50–110 пластин 1,0 МПа | 2 | 50-110 | от -25 до +180 | 1,0 | 608х1546х1205 | 980 | ||
₽ 491 739.00 Заказная позиция | ||||||||
Теплообменник НН№42 ДУ 150 50-110 пластин 1,6 МПа | 2 | 50-110 | от -25 до +180 | 1,6 | 608х1546х1215 | 1099 | ||
₽ 658 029.00 Заказная позиция | ||||||||
Теплообменник НН№42 ДУ 150 111–186 пластин 1,0 МПа | 3 | 111-186 | от -25 до +180 | 1,0 | 608х1546х1705 | 1315 | ||
₽ 704 321.00 Заказная позиция | ||||||||
Теплообменник НН№42 ДУ 150 111–186 пластин 1,6 МПа | 3 | 111-186 | от -25 до +180 | 1,6 | 608х1546х1715 | 1434 | ||
₽ 948 405.00 Заказная позиция | ||||||||
Теплообменник НН№42 ДУ 150 187–262 пластин 1,0 МПа | 4 | 187-262 | от -25 до +180 | 1,0 | 608х1546х2205 | 1654 | ||
₽ 1 140 949.00 Заказная позиция | ||||||||
Теплообменник НН№42 ДУ 150 187–262 пластин 1,6 МПа | 4 | 187-262 | от -25 до +180 | 1,6 | 608х1546х2215 | 1773 | ||
₽ 1 532 434.00 Заказная позиция | ||||||||
Теплообменник НН№42 ДУ 150 263–350 пластин 1,0 МПа | 5 | 263-350 | от -25 до +180 | 1,0 | 608х1546х2705 | 2058 | ||
₽ 1 562 967.00 Заказная позиция | ||||||||
Теплообменник НН№42 ДУ 150 263–350 пластин 1,6 МПа | 5 | 263-350 | от -25 до +180 | 1,6 | 608х1546х2715 | 2177 | ||
₽ 2 107 994.00 Заказная позиция | ||||||||
