Теплообменник НН№42 ДУ 150 187–262 пластин 1,6 МПа

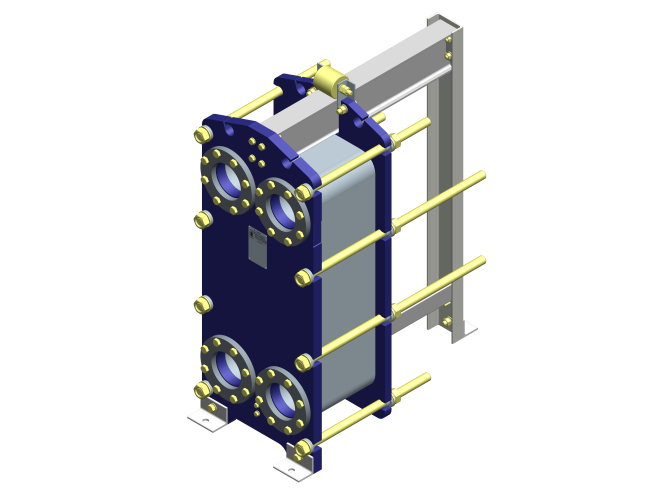

Теплообменник Ридан НН№42 на раме №4 — это мощный разборный пластинчатый аппарат с присоединительным диаметром Ду 150 мм, рассчитанный на повышенное рабочее давление до 1,6 МПа. Предназначен для комплектации крупными пакетами пластин от 166 до 240 штук, что позволяет достигать площади теплообмена до 104,72 м².
- № рамы
- 4
- Количество пластин
- 187-262
- Температура рабочей среды, °С
- от -25 до +180
Подбор рекомендованного аналога
Заполните форму, и мы обязательно с Вами свяжемсяОсновное
Все характеристикиПредприятие обеспечивает полный производственный цикл, включая производство пластин, плит, элементов рам и других комплектующих. Локализация достигает 95%, мощность предприятия составляет более 20 тыс. изделий в год.
- № рамы
- 4
- Количество пластин
- 187-262
- Температура рабочей среды, °С
- от -25 до +180
- Расчетное давление, МПа
- 1,6

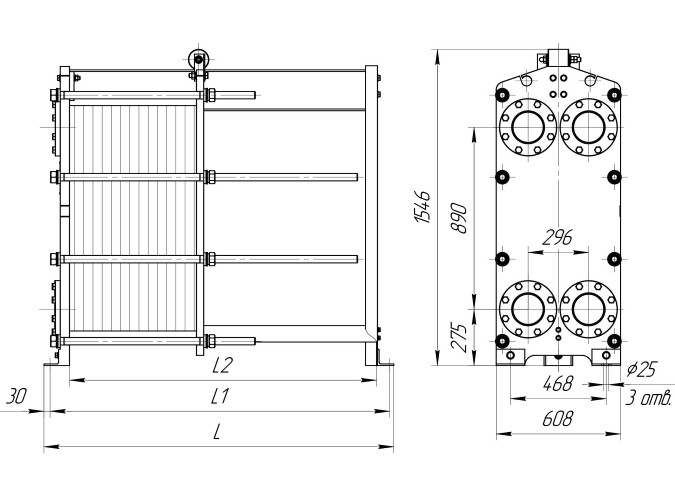

- Габаритные размеры (ШхВхГ), мм
- 608х1546х2215
- Макс. масса, кг
- 1773
Обзор
Обзор- Параметры теплообмена: Компоновка пакета пластин находится в диапазоне 166 до 240 пластин, достигая эффективной площади теплообмена до 134,4 м², что идеально подходит для высокопроизводительных систем.
- Типы каналов: Доступны пластины с типами каналов ТК, ТМ, TL и их комбинациями (TKTM, TMTL, TKTL), что позволяет точно подобрать теплообменник под параметры системы.
- Конструктивные особенности: Модель характеризуется габаритными размерами 608х1546х2215 мм и массой 1410 кг.
- Надежное уплотнение (вариативность):
- Тип Hang-on: Герметичность обеспечивается прокладками с клипсовой фиксацией. Принцип фиксации: клипса имеет Т-образные концы, которые заводятся за обратную сторону пластины. В отличие от клеевых соединений, такой клипсовый замок обеспечивает простую и быструю замену прокладок. Монтируется в специальные углубления по контуру пластины, а дополнительная надежность обеспечивается специальным ушком на Hang-on.
Тип SonderLock: Уплотнение монтируется в специальные углубления по контуру пластин и фиксируется зажимом (клипсой). SonderLock — это клипса без ушка, чья фиксация основана на защёлкивании: клипса вставляется в паз на самой пластине и надёжно фиксируется до щелчка.
Дополнительную герметичность в обоих случаях обеспечивают уплотнения портов на неподвижной плите. - Дополнительные опции: Возможна комплектация теплоизоляцией для снижения тепловых потерь.
Документы
Все документы- Рабочее давление, бар изб.
- до 25
- Регулируемая среда (теплоноситель)
- вода, пар, углеводороды, кислоты, пищевые жидкости и другие
- № рамы
- 4
- Материал пластин
- AISI 304, AISI 316L, SMO 254, Titan, C-276 и другие
- Количество пластин
- 187-262
- Расчетное давление, МПа
- 1,6
- Температура рабочей среды, °С
- от -25 до +180
- Габаритные размеры (ШхВхГ), мм
- 608х1546х2215
- Макс. масса, кг
- 1773
- Стяжные шпильки (размер)
- М36
- Стяжные шпильки (кол-во), шт
- 8
- Материал прокладки
- EPDM, Nitril, Viton и их модификации
- Параметры теплообмена: Компоновка пакета пластин находится в диапазоне 166 до 240 пластин, достигая эффективной площади теплообмена до 134,4 м², что идеально подходит для высокопроизводительных систем.
- Типы каналов: Доступны пластины с типами каналов ТК, ТМ, TL и их комбинациями (TKTM, TMTL, TKTL), что позволяет точно подобрать теплообменник под параметры системы.
- Конструктивные особенности: Модель характеризуется габаритными размерами 608х1546х2215 мм и массой 1410 кг.
- Надежное уплотнение (вариативность):
- Тип Hang-on: Герметичность обеспечивается прокладками с клипсовой фиксацией. Принцип фиксации: клипса имеет Т-образные концы, которые заводятся за обратную сторону пластины. В отличие от клеевых соединений, такой клипсовый замок обеспечивает простую и быструю замену прокладок. Монтируется в специальные углубления по контуру пластины, а дополнительная надежность обеспечивается специальным ушком на Hang-on.
Тип SonderLock: Уплотнение монтируется в специальные углубления по контуру пластин и фиксируется зажимом (клипсой). SonderLock — это клипса без ушка, чья фиксация основана на защёлкивании: клипса вставляется в паз на самой пластине и надёжно фиксируется до щелчка.
Дополнительную герметичность в обоих случаях обеспечивают уплотнения портов на неподвижной плите. - Дополнительные опции: Возможна комплектация теплоизоляцией для снижения тепловых потерь.
Товары серии
Название и артикул | № рамы | Количество пластин | Температура рабочей среды, °С | Расчетное давление, МПа | Габаритные размеры (ШхВхГ), мм | Макс. масса, кг | ||
|---|---|---|---|---|---|---|---|---|
Теплообменник НН№41 ДУ 150 11-68 пластин 1,0 МПа | 1 | 11-68 | от -25 до +180 | 1,0 | 608х1546х805 | 700 | ||
₽ 213 894.00 Заказная позиция | ||||||||
Теплообменник НН№41 ДУ 150 11-68 пластин 1,6 МПа | 1 | 11-68 | от -25 до +180 | 1,6 | 608х1546х815 | 820 | ||
₽ 287 489.00 Заказная позиция | ||||||||
Теплообменник НН№41 ДУ 150 69-153 пластин 1,0 МПа | 2 | 69-153 | от -25 до +180 | 1,0 | 608х1546х1205 | 980 | ||
₽ 454 761.00 Заказная позиция | ||||||||
Теплообменник НН№41 ДУ 150 69-153 пластин 1,6 МПа | 2 | 69-153 | от -25 до +180 | 1,6 | 608х1546х1215 | 1099 | ||
₽ 508 453.00 Заказная позиция | ||||||||
Теплообменник НН№41 ДУ 150 154-258 пластин 1,0 МПа | 3 | 154-258 | от -25 до +180 | 1,0 | 608х1546х1705 | 1315 | ||
₽ 642 478.00 Заказная позиция | ||||||||
Теплообменник НН№41 ДУ 150 154-258 пластин 1,6 МПа | 3 | 154-258 | от -25 до +180 | 1,6 | 608х1546х1715 | 1434 | ||
₽ 696 170.00 Заказная позиция | ||||||||
Теплообменник НН№41 ДУ 150 259-364 пластин 1,0 МПа | 4 | 259-364 | от -25 до +180 | 1,0 | 608х1546х2205 | 1654 | ||
₽ 1 043 260.00 Заказная позиция | ||||||||
Теплообменник НН№41 ДУ 150 259-364 пластин 1,6 МПа | 4 | 259-364 | от -25 до +180 | 1,6 | 608х1546х2215 | 1773 | ||
₽ 1 096 952.00 Заказная позиция | ||||||||
Теплообменник НН№41 ДУ 150 365-485 пластин 1,0 МПа | 5 | 365-485 | от -25 до +180 | 1,0 | 608х1546х2705 | 2058 | ||
₽ 1 417 107.00 Заказная позиция | ||||||||
Теплообменник НН№41 ДУ 150 365-485 пластин 1,6 МПа | 5 | 365-485 | от -25 до +180 | 1,6 | 608х1546х2715 | 2177 | ||
₽ 1 470 798.00 Заказная позиция | ||||||||
Теплообменник НН№42 ДУ 150 11–49 пластин 1,0 МПа | 1 | 11-49 | от -25 до +180 | 1,0 | 608х1546х805 | 700 | ||
₽ 230 380.00 Заказная позиция | ||||||||
Теплообменник НН№42 ДУ 150 11–49 пластин 1,6 МПа | 1 | 11-49 | от -25 до +180 | 1,6 | 608х1546х815 | 820 | ||
₽ 304 544.00 Заказная позиция | ||||||||
Теплообменник НН№42 ДУ 150 50–110 пластин 1,0 МПа | 2 | 50-110 | от -25 до +180 | 1,0 | 608х1546х1205 | 980 | ||
₽ 491 739.00 Заказная позиция | ||||||||
Теплообменник НН№42 ДУ 150 50-110 пластин 1,6 МПа | 2 | 50-110 | от -25 до +180 | 1,6 | 608х1546х1215 | 1099 | ||
₽ 658 029.00 Заказная позиция | ||||||||
Теплообменник НН№42 ДУ 150 111–186 пластин 1,0 МПа | 3 | 111-186 | от -25 до +180 | 1,0 | 608х1546х1705 | 1315 | ||
₽ 704 321.00 Заказная позиция | ||||||||
Теплообменник НН№42 ДУ 150 111–186 пластин 1,6 МПа | 3 | 111-186 | от -25 до +180 | 1,6 | 608х1546х1715 | 1434 | ||
₽ 948 405.00 Заказная позиция | ||||||||
Теплообменник НН№42 ДУ 150 187–262 пластин 1,0 МПа | 4 | 187-262 | от -25 до +180 | 1,0 | 608х1546х2205 | 1654 | ||
₽ 1 140 949.00 Заказная позиция | ||||||||
Теплообменник НН№42 ДУ 150 187–262 пластин 1,6 МПа | 4 | 187-262 | от -25 до +180 | 1,6 | 608х1546х2215 | 1773 | ||
₽ 1 532 434.00 Заказная позиция | ||||||||
Теплообменник НН№42 ДУ 150 263–350 пластин 1,0 МПа | 5 | 263-350 | от -25 до +180 | 1,0 | 608х1546х2705 | 2058 | ||
₽ 1 562 967.00 Заказная позиция | ||||||||
Теплообменник НН№42 ДУ 150 263–350 пластин 1,6 МПа | 5 | 263-350 | от -25 до +180 | 1,6 | 608х1546х2715 | 2177 | ||
₽ 2 107 994.00 Заказная позиция | ||||||||
