Теплообменник НН№42 ДУ 150 50-110 пластин 1,6 МПа

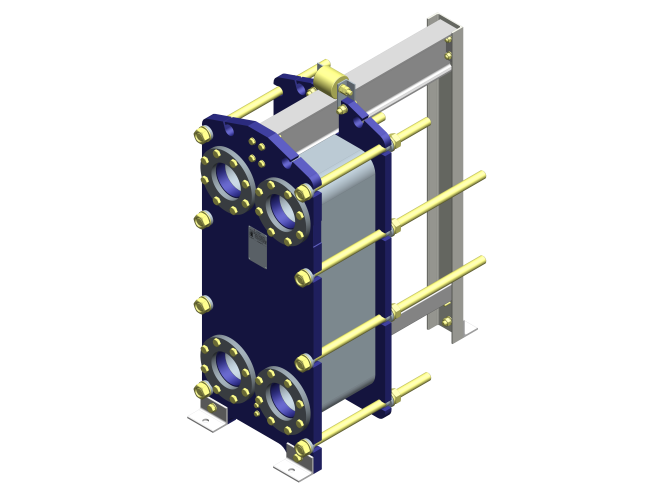

Теплообменник Ридан НН№42 на раме №2 — разборный пластинчатый аппарат с присоединительным диаметром Ду 150 мм, рассчитанный на повышенное рабочее давление до 1,6 МПа. Модель средней производительности: комплектуется пакетом от 56 до 93пластин, обеспечивая площадь теплообмена до 40,04 м² .
- № рамы
- 2
- Количество пластин
- 50-110
- Температура рабочей среды, °С
- от -25 до +180
Подбор рекомендованного аналога
Заполните форму, и мы обязательно с Вами свяжемсяОсновное
Все характеристикиПредприятие обеспечивает полный производственный цикл, включая производство пластин, плит, элементов рам и других комплектующих. Локализация достигает 95%, мощность предприятия составляет более 20 тыс. изделий в год.
- № рамы
- 2
- Количество пластин
- 50-110
- Температура рабочей среды, °С
- от -25 до +180
- Расчетное давление, МПа
- 1,6

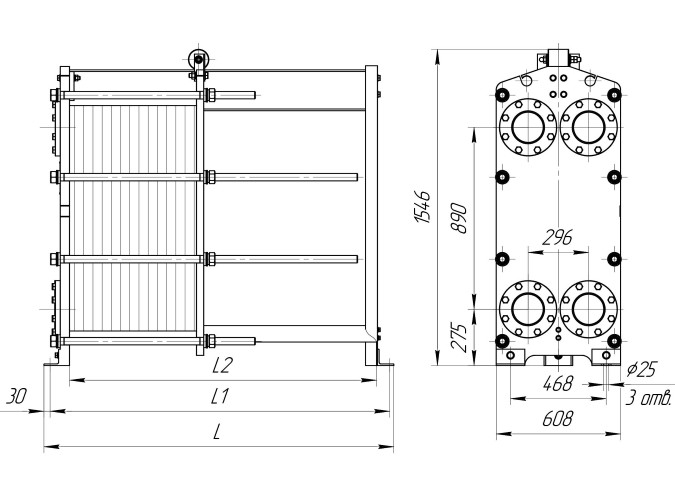

- Габаритные размеры (ШхВхГ), мм
- 608х1546х1215
- Макс. масса, кг
- 1099
Обзор
Обзор- Параметры теплообмена: Аппарат комплектуется пакетом из 56-93 пластин, обеспечивая эффективную площадь теплообмена до 40,04 м²
- Типы каналов: Для точного соответствия параметрам системы доступны пластины с типами каналов ТК, ТМ, TL и их комбинациями (TKTM, TMTL, TKTL).
- Конструктивные особенности: Модель имеет габаритные размеры 608×1546×1215 мм и массу 940 кг.
- Надежное уплотнение (вариативность):
- Тип Hang-on: Герметизация обеспечивается прокладками с клипсовой фиксацией. Т-образные концы клипсы заводятся за обратную сторону пластины, что позволяет легко заменять уплотнения без применения клея. Монтаж осуществляется в специальные пазы по контуру пластины, а наличие фиксирующего ушка повышает надежность соединения.
Тип SonderLock: Монтаж выполняется с помощью безушковой клипсы SonderLock. Фиксация происходит по принципу защелкивания: крепежный элемент устанавливается в паз и надежно фиксируется до характерного щелчка.
Общие особенности: Оба типа уплотнений дополнены герметизацией портов на неподвижной плите, обеспечивая дополнительную защиту от протечек. - Дополнительные опции: Возможна комплектация теплоизоляцией для снижения тепловых потерь.
Документы
Все документы- Рабочее давление, бар изб.
- до 25
- Регулируемая среда (теплоноситель)
- вода, пар, углеводороды, кислоты, пищевые жидкости и другие
- № рамы
- 2
- Материал пластин
- AISI 304, AISI 316L, SMO 254, Titan, C-276 и другие
- Количество пластин
- 50-110
- Расчетное давление, МПа
- 1,6
- Температура рабочей среды, °С
- от -25 до +180
- Габаритные размеры (ШхВхГ), мм
- 608х1546х1215
- Макс. масса, кг
- 1099
- Стяжные шпильки (размер)
- М36
- Стяжные шпильки (кол-во), шт
- 8
- Материал прокладки
- EPDM, Nitril, Viton и их модификации
- Параметры теплообмена: Аппарат комплектуется пакетом из 56-93 пластин, обеспечивая эффективную площадь теплообмена до 40,04 м²
- Типы каналов: Для точного соответствия параметрам системы доступны пластины с типами каналов ТК, ТМ, TL и их комбинациями (TKTM, TMTL, TKTL).
- Конструктивные особенности: Модель имеет габаритные размеры 608×1546×1215 мм и массу 940 кг.
- Надежное уплотнение (вариативность):
- Тип Hang-on: Герметизация обеспечивается прокладками с клипсовой фиксацией. Т-образные концы клипсы заводятся за обратную сторону пластины, что позволяет легко заменять уплотнения без применения клея. Монтаж осуществляется в специальные пазы по контуру пластины, а наличие фиксирующего ушка повышает надежность соединения.
Тип SonderLock: Монтаж выполняется с помощью безушковой клипсы SonderLock. Фиксация происходит по принципу защелкивания: крепежный элемент устанавливается в паз и надежно фиксируется до характерного щелчка.
Общие особенности: Оба типа уплотнений дополнены герметизацией портов на неподвижной плите, обеспечивая дополнительную защиту от протечек. - Дополнительные опции: Возможна комплектация теплоизоляцией для снижения тепловых потерь.
Товары серии
Название и артикул | № рамы | Количество пластин | Температура рабочей среды, °С | Расчетное давление, МПа | Габаритные размеры (ШхВхГ), мм | Макс. масса, кг | ||
|---|---|---|---|---|---|---|---|---|
Теплообменник НН№41 ДУ 150 11-68 пластин 1,0 МПа | 1 | 11-68 | от -25 до +180 | 1,0 | 608х1546х805 | 700 | ||
₽ 213 894.00 Заказная позиция | ||||||||
Теплообменник НН№41 ДУ 150 11-68 пластин 1,6 МПа | 1 | 11-68 | от -25 до +180 | 1,6 | 608х1546х815 | 820 | ||
₽ 287 489.00 Заказная позиция | ||||||||
Теплообменник НН№41 ДУ 150 69-153 пластин 1,0 МПа | 2 | 69-153 | от -25 до +180 | 1,0 | 608х1546х1205 | 980 | ||
₽ 454 761.00 Заказная позиция | ||||||||
Теплообменник НН№41 ДУ 150 69-153 пластин 1,6 МПа | 2 | 69-153 | от -25 до +180 | 1,6 | 608х1546х1215 | 1099 | ||
₽ 508 453.00 Заказная позиция | ||||||||
Теплообменник НН№41 ДУ 150 154-258 пластин 1,0 МПа | 3 | 154-258 | от -25 до +180 | 1,0 | 608х1546х1705 | 1315 | ||
₽ 642 478.00 Заказная позиция | ||||||||
Теплообменник НН№41 ДУ 150 154-258 пластин 1,6 МПа | 3 | 154-258 | от -25 до +180 | 1,6 | 608х1546х1715 | 1434 | ||
₽ 696 170.00 Заказная позиция | ||||||||
Теплообменник НН№41 ДУ 150 259-364 пластин 1,0 МПа | 4 | 259-364 | от -25 до +180 | 1,0 | 608х1546х2205 | 1654 | ||
₽ 1 043 260.00 Заказная позиция | ||||||||
Теплообменник НН№41 ДУ 150 259-364 пластин 1,6 МПа | 4 | 259-364 | от -25 до +180 | 1,6 | 608х1546х2215 | 1773 | ||
₽ 1 096 952.00 Заказная позиция | ||||||||
Теплообменник НН№41 ДУ 150 365-485 пластин 1,0 МПа | 5 | 365-485 | от -25 до +180 | 1,0 | 608х1546х2705 | 2058 | ||
₽ 1 417 107.00 Заказная позиция | ||||||||
Теплообменник НН№41 ДУ 150 365-485 пластин 1,6 МПа | 5 | 365-485 | от -25 до +180 | 1,6 | 608х1546х2715 | 2177 | ||
₽ 1 470 798.00 Заказная позиция | ||||||||
Теплообменник НН№42 ДУ 150 11–49 пластин 1,0 МПа | 1 | 11-49 | от -25 до +180 | 1,0 | 608х1546х805 | 700 | ||
₽ 230 380.00 Заказная позиция | ||||||||
Теплообменник НН№42 ДУ 150 11–49 пластин 1,6 МПа | 1 | 11-49 | от -25 до +180 | 1,6 | 608х1546х815 | 820 | ||
₽ 304 544.00 Заказная позиция | ||||||||
Теплообменник НН№42 ДУ 150 50–110 пластин 1,0 МПа | 2 | 50-110 | от -25 до +180 | 1,0 | 608х1546х1205 | 980 | ||
₽ 491 739.00 Заказная позиция | ||||||||
Теплообменник НН№42 ДУ 150 50-110 пластин 1,6 МПа | 2 | 50-110 | от -25 до +180 | 1,6 | 608х1546х1215 | 1099 | ||
₽ 658 029.00 Заказная позиция | ||||||||
Теплообменник НН№42 ДУ 150 111–186 пластин 1,0 МПа | 3 | 111-186 | от -25 до +180 | 1,0 | 608х1546х1705 | 1315 | ||
₽ 704 321.00 Заказная позиция | ||||||||
Теплообменник НН№42 ДУ 150 111–186 пластин 1,6 МПа | 3 | 111-186 | от -25 до +180 | 1,6 | 608х1546х1715 | 1434 | ||
₽ 948 405.00 Заказная позиция | ||||||||
Теплообменник НН№42 ДУ 150 187–262 пластин 1,0 МПа | 4 | 187-262 | от -25 до +180 | 1,0 | 608х1546х2205 | 1654 | ||
₽ 1 140 949.00 Заказная позиция | ||||||||
Теплообменник НН№42 ДУ 150 187–262 пластин 1,6 МПа | 4 | 187-262 | от -25 до +180 | 1,6 | 608х1546х2215 | 1773 | ||
₽ 1 532 434.00 Заказная позиция | ||||||||
Теплообменник НН№42 ДУ 150 263–350 пластин 1,0 МПа | 5 | 263-350 | от -25 до +180 | 1,0 | 608х1546х2705 | 2058 | ||
₽ 1 562 967.00 Заказная позиция | ||||||||
Теплообменник НН№42 ДУ 150 263–350 пластин 1,6 МПа | 5 | 263-350 | от -25 до +180 | 1,6 | 608х1546х2715 | 2177 | ||
₽ 2 107 994.00 Заказная позиция | ||||||||
