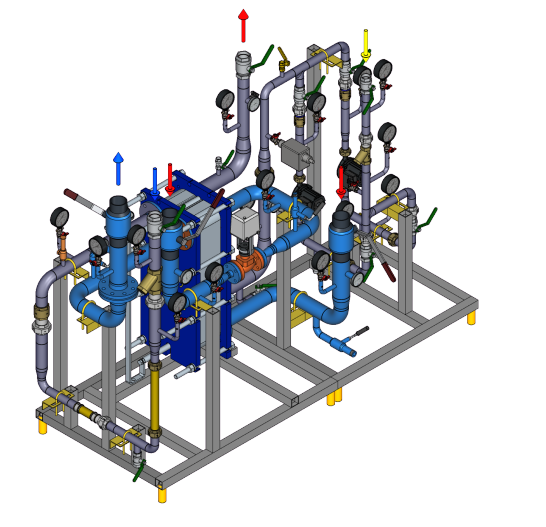

Модуль для управления системой ГВС БТП-DM-ХХХ-YYY-C-R V2

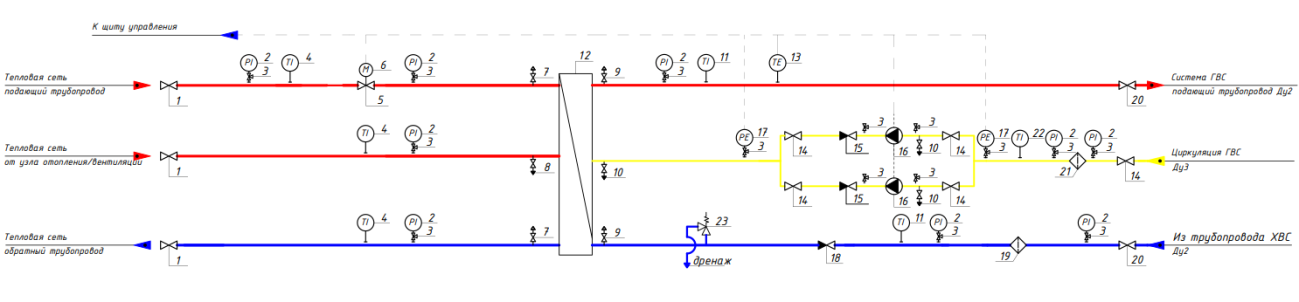

Состав модульного узла
| № | Наименование | Количество |
| 1 | Шаровой кран | 3 |
| 2 | Манометр | 9 |
| 3 | Кран под манометр | 15 |
| 4 | Термометр | 3 |
| 5 | Регулирующий клапан | 1 |
| 6 | Электропривод | 1 |
| 7 | Воздушник | 2 |
| 8 | Спускник | 1 |
| 9 | Воздушник | 2 |
| 10 | Спускник | 3 |
| 11 | Термометр | 2 |
| 12 | Теплообменник (моноблок) | 1 |
| 13 | Датчик температуры теплоносителя | 1 |
| 14 | Шаровой кран | 5 |
| 15 | Обратный клапан | 2 |
| 16 | Насос циркуляционный | 2 |
| 17 | Преобразователь давления | 2 |
| 18 | Обратный клапан | 1 |
| 19 | Фильтр | 1 |
| 20 | Шаровой кран/Дисковый затвор | 2 |
| 21 | Фильтр | 1 |
| 22 | Термометр | 1 |
| 23 | Предохранительный клапан | 1 |
Габаритные размеры
| Наименование | Габариты (ДхВхШ), мм | Вес, кг |
|---|---|---|
| БТП-DM-025-020-C-R V2 | 1810×1659×754 | 450 |
| БТП-DM-032-020-C-R V2 | 2160×1721×755 | 450 |
| БТП-DM-032-025-C-R V2 | 2160×1721×760 | 450 |
| БТП-DM-040-025-C-R V2 | 2050×1550×800 | 555.75 |
| БТП-DM-040-032-C-R V2 | 2160×1721×765 | 480 |
| БТП-DM-040-032-C-R V2 | 2050×1550×800 | 522.5 |
| БТП-DM-050-032-C-R V2 | 2050×1550×800 | 589 |
| БТП-DM-050-032-C-R V2 | 2050×1550×800 | 589 |
| БТП-DM-050-040-C-R V2 | 1850×1544×800 | 655.5 |
| БТП-DM-050-040-C-R V2 | 1850×1544×800 | 655.5 |
| БТП-DM-065-032-C-R V2 | 1850×1544×800 | 666.9 |
| БТП-DM-065-032-C-R V2 | 1850×1544×800 | 666.9 |
| БТП-DM-065-040-C-R V2 | 1850×1544×800 | 677.35 |
| БТП-DM-065-040-C-R V2 | 1850×1544×800 | 677.35 |
| БТП-DM-065-050-C-R V2 | 1850×1582×800 | 698.25 |
| БТП-DM-065-050-C-R V2 | 1850×1582×800 | 698.25 |
| БТП-DM-065-050-C-R V2 | 1850×1582×800 | 698.25 |
| БТП-DM-080-040-C-R V2 | 1900×1580×800 | 717.25 |
| БТП-DM-080-040-C-R V2 | 1900×1580×800 | 717.25 |
| БТП-DM-080-050-C-R V2 | 1950×1600×800 | 736.25 |
| БТП-DM-080-050-C-R V2 | 1950×1600×800 | 736.25 |
| БТП-DM-080-050-C-R V2 | 1950×1600×800 | 736.25 |
| БТП-DM-080-065-C-R V2 | 2050×1660×800 | 774.25 |
| БТП-DM-080-065-C-R V2 | 2050×1660×800 | 774.25 |
| БТП-DM-080-065-C-R V2 | 2050×1660×800 | 774.25 |
| БТП-DM-100-050-C-R V2 | 2125×1691×800 | 774.25 |
| БТП-DM-100-050-C-R V2 | 2125×1691×800 | 774.25 |
| БТП-DM-100-065-C-R V2 | 2200×1721×800 | 774.25 |
| БТП-DM-100-065-C-R V2 | 2200×1721×800 | 774.25 |
| БТП-DM-100-065-C-R V2 | 2200×1721×800 | 774.25 |
| БТП-DM-100-080-C-R V2 | 2350×1740×800 | 864.5 |
| БТП-DM-100-080-C-R V2 | 2350×1740×800 | 864.5 |
| БТП-DM-100-080-C-R V2 | 2350×1740×800 | 864.5 |
| БТП-DM-125-065-C-R V2 | 2605×1871×900 | 1190.35 |
| БТП-DM-125-065-C-R V2 | 2605×1871×900 | 1190.35 |
| БТП-DM-125-080-C-R V2 | 2860×2002×1010 | 1610.25 |
| БТП-DM-125-080-C-R V2 | 2860×2002×1010 | 1610.25 |
| БТП-DM-125-100-C-R V2 | 2860×2002×1010 | 1638.75 |
| БТП-DM-125-100-C-R V2 | 2860×2002×1010 | 1638.75 |
| БТП-DM-125-100-C-R V2 | 2860×2002×1010 | 1638.75 |
