Модуль для управления системой ГВС БТП-DS-ХХХ-YYY-C-R-2ST V2

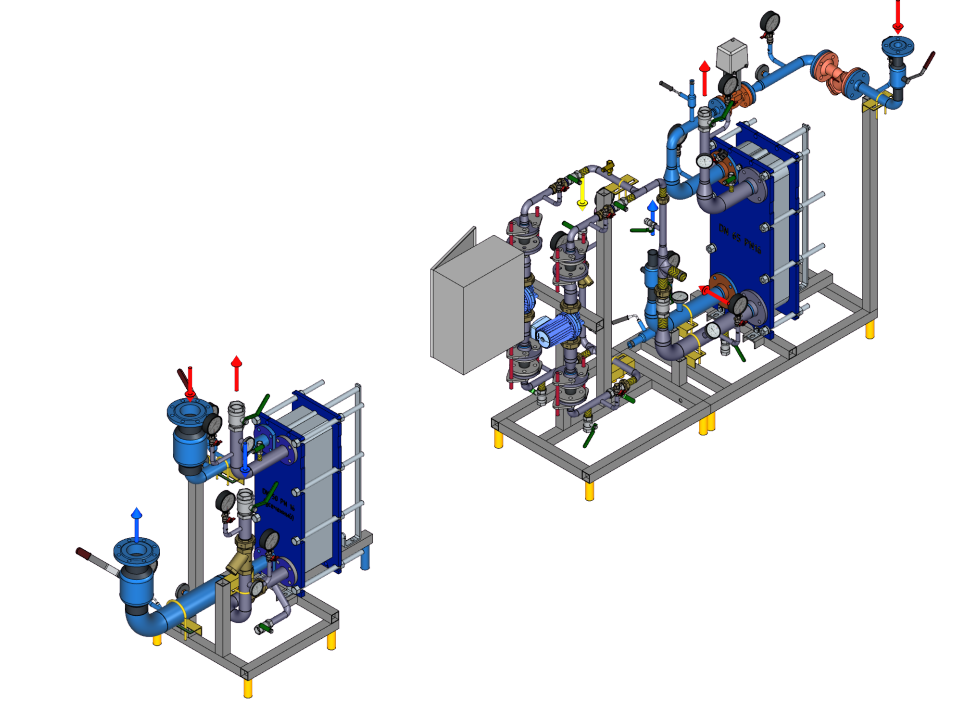

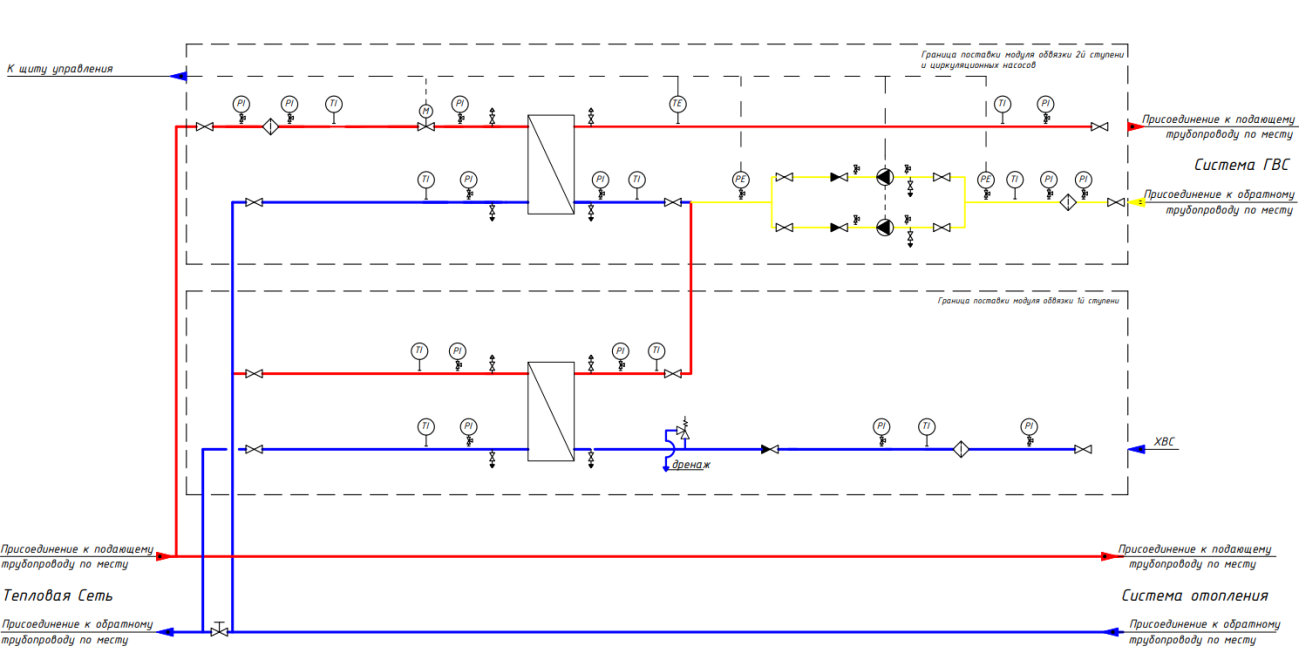

Общая схема
Модуль является второй ступенью для подключения потребителя по двухступенчатой схеме ГВС с раздельными теплообменниками. Стандартный модуль первой ступени представлен ниже.
| БТП-DS-ХХХ-YYY-1ST V2s | Перейти |
Состав модульного узла
| № | Наименование | Количество |
| 1 | Регулирующий клапан | 1 |
| 2 | Электропривод | 1 |
| 3 | Манометр | 8 |
| 4 | Кран под манометр | 14 |
| 5 | Воздушник | 1 |
| 6 | Спускник | 1 |
| 7 | Воздушник | 1 |
| 8 | Спускник | 1 |
| 9 | Термометр | 2 |
| 10 | Теплообменник 2 ступени | 1 |
| 11 | Датчик температуры теплоносителя | 1 |
| 12 | Шаровой кран | 5 |
| 13 | Обратный клапан | 2 |
| 14 | Насос циркуляционный | 2 |
| 15 | Преобразователь давления | 2 |
| 16 | Шаровой кран/Дисковый затвор | 2 |
| 17 | Термометр | 1 |
| 18 | Фильтр | 1 |
| 19 | Шаровой кран | 2 |
| 20 | Фильтр | 1 |
| 21 | Термометр | 2 |
| 22 | Спускник | 2 |
Габаритные размеры
| Наименование | Габариты (ДхВхШ), мм | Вес, кг |
|---|---|---|
| БТП-DS-025-025-C-R-2ST V2 | 1570×1500×550 | 250 |
| БТП-DS-032-032-C-R-2ST V2 | 1700×1377×700 | 150 |
| БТП-DS-040-040-C-R-2ST V2 | 1750×1535×650 | 350 |
| БТП-DS-050-050-C-R-2ST V2 | 1720×1525×750 | 400 |
| БТП-DS-065-065-C-R-2ST V2 | 1850×1618×800 | 425 |
| БТП-DS-080-080-C-R-2ST V2 | 2050×1712×950 | 550 |
| БТП-DS-100-100-C-R-2ST V2 | 2350×1810×950 | 700 |
| БТП-DS-125-125-C-R-2ST V2 | 2800×2122×1200 | 850 |
