Модуль для управления системой ГВС БТП-DS-ХХХ-YYY-P-S-2ST V2

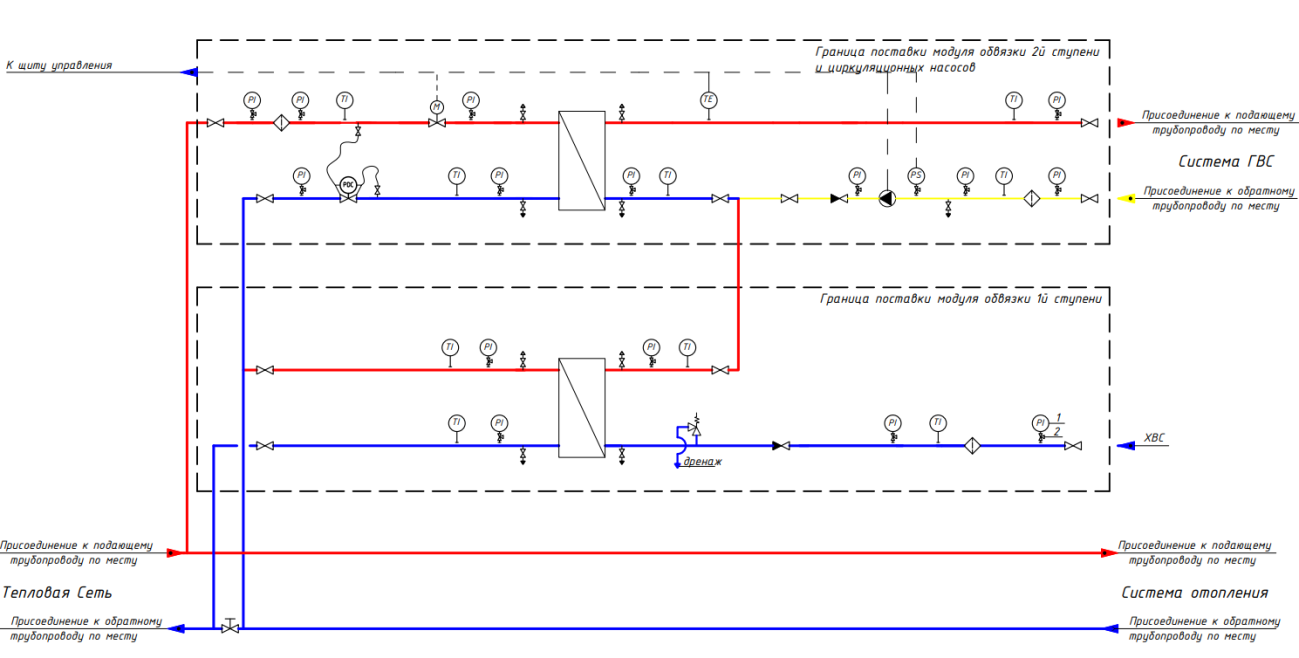

Общая схема
Модуль является второй ступенью для подключения потребителя по двухступенчатой схеме ГВС с раздельными теплообменниками. Стандартный модуль первой ступени представлен ниже.
| БТП-DS-ХХХ-YYY-1ST V2s | Перейти |

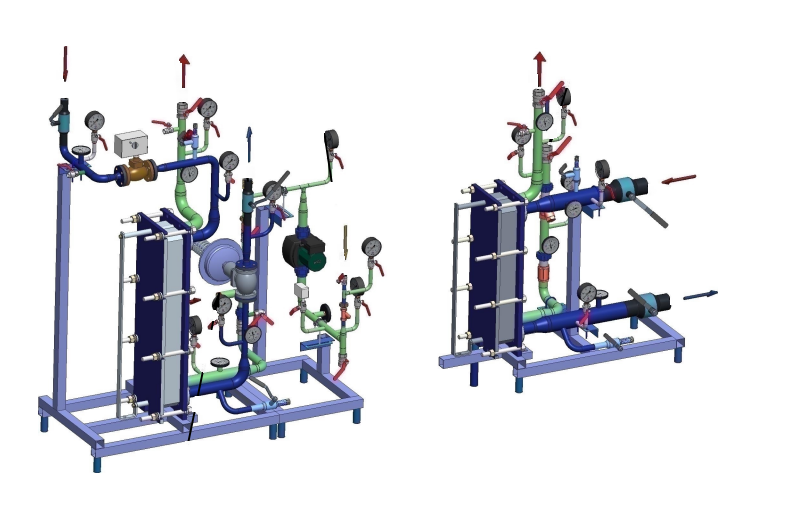

Состав модульного узла
| № | Наименование | Количество |
| 1 | Регулирующий клапан | 1 |
| 2 | Электропривод | 1 |
| 3 | Манометр | 10 |
| 4 | Кран под манометр | 10 |
| 5 | Воздушник | 1 |
| 6 | Спускник | 1 |
| 7 | Воздушник | 1 |
| 8 | Спускник | 1 |
| 9 | Термометр | 2 |
| 10 | Теплообменник 2 ступени | 1 |
| 11 | Датчик температуры теплоносителя | 1 |
| 12 | Шаровой кран | 2 |
| 13 | Обратный клапан | 1 |
| 14 | Насос циркуляционный | 1 |
| 15 | Прессорта | 1 |
| 16 | Шаровой кран | 1 |
| 17 | Шаровой кран/Дисковый затвор | 2 |
| 18 | Фильтр | 1 |
| 19 | Термометр | 1 |
| 20 | Шаровой кран | 2 |
| 21 | Фильтр | 1 |
| 22 | Термометр | 2 |
| 23 | Регулятор перепада давления | 1 |
| 24 | Спускник | 1 |
Габаритные размеры
| Наименование | Габариты (ДхВхШ), мм | Вес, кг |
|---|---|---|
| БТП-DS-025-025-P-S-2ST V2 | 1332×1440×600 | 250 |
| БТП-DS-032-032-P-S-2ST V2 | 1460×1377×700 | 160 |
| БТП-DS-040-040-P-S-2ST V2 | 1570×1395×650 | 350 |
| БТП-DS-050-050-P-S-2ST V2 | 1520×1452×750 | 400 |
| БТП-DS-065-065-P-S-2ST V2 | 1585×1618×850 | 425 |
| БТП-DS-080-080-P-S-2ST V2 | 1750×1614×950 | 550 |
| БТП-DS-100-100-P-S-2ST V2 | 2350×1705×950 | 700 |
| БТП-DS-125-125-P-S-2ST V2 | 2600×2122×1200 | 850 |
