Модуль для управления системой ГВС БТП-DS-ХХХ-YYY-C-R V2

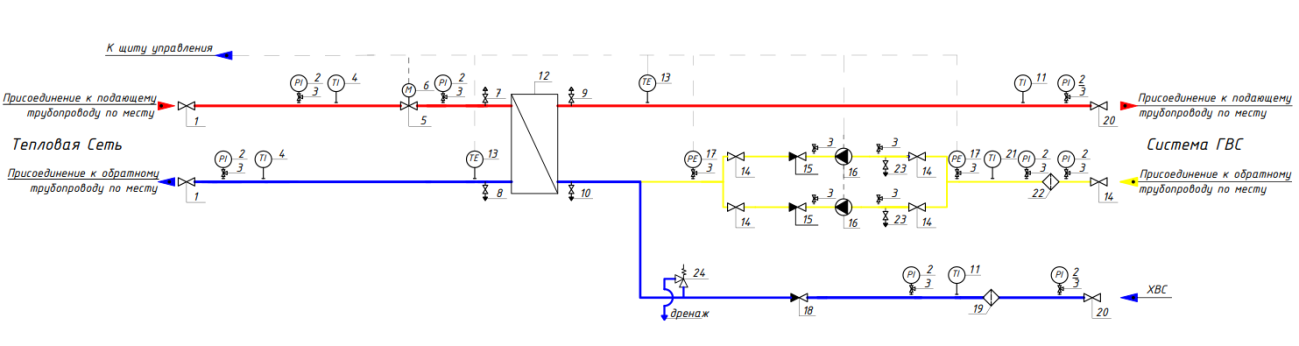

Состав модульного узла

№	Наименование	Количество
1	Шаровой кран	2
2	Манометр	8
3	Кран под манометр	14
4	Термометр	2
5	Регулирующий клапан	1
6	Электропривод	1
7	Воздушник	1
8	Спускник	1
9	Воздушник	1
10	Спускник	1
11	Термометр	2
12	Теплообменник	1
13	Датчик температуры теплоносителя	2
14	Шаровой кран	5
15	Обратный клапан	2
16	Насос циркуляционный	2
17	Преобразователь давления	2
18	Обратный клапан	1
19	Фильтр	1
20	Шаровой кран/Дисковый затвор	2
21	Термометр	1
22	Фильтр	1
23	Спускник	2
24	Предохранительный клапан	1

Рассчитать БТП

Участвовать в бонусной программе

Габаритные размеры

Наименование	Габариты (ДхВхШ), мм	Вес, кг
БТП-DS-025-020-C-R V2	1750×1600×550	260
БТП-DS-032-020-C-R V2	1950×1600×550	270
БТП-DS-032-025-C-R V2	1150×1400×550	300
БТП-DS-040-025-C-R V2	2000×1600×650	290
БТП-DS-040-032-C-R V2	1950×1501×600	330
БТП-DS-050-032-C-R V2	2100×1600×700	500
БТП-DS-050-040-C-R V2	2150×1600×700	520
БТП-DS-065-032-C-R V2	2150×1600×700	702
БТП-DS-065-040-C-R V2	2200×700×1700	600
БТП-DS-065-050-C-R V2	2350×1700×700	700
БТП-DS-080-040-C-R V2	2300×1800×750	755
БТП-DS-080-050-C-R V2	2400×1800×750	720
БТП-DS-080-065-C-R V2	2450×1800×750	760
БТП-DS-100-050-C-R V2	2450×1800×750	770
БТП-DS-100-065-C-R V2	2700×1800×800	810
БТП-DS-100-080-C-R V2	2700×1800×800	850
БТП-DS-125-065-C-R V2	3100×1950×800	1253
БТП-DS-125-080-C-R V2	3200×1950×800	890
БТП-DS-125-100-C-R V2	3100×2000×850	950
