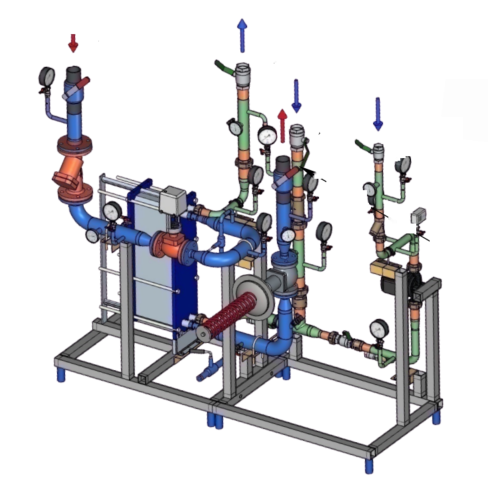

Модуль для управления системой ГВС БТП-DS-ХХХ-YYY-P-S V2

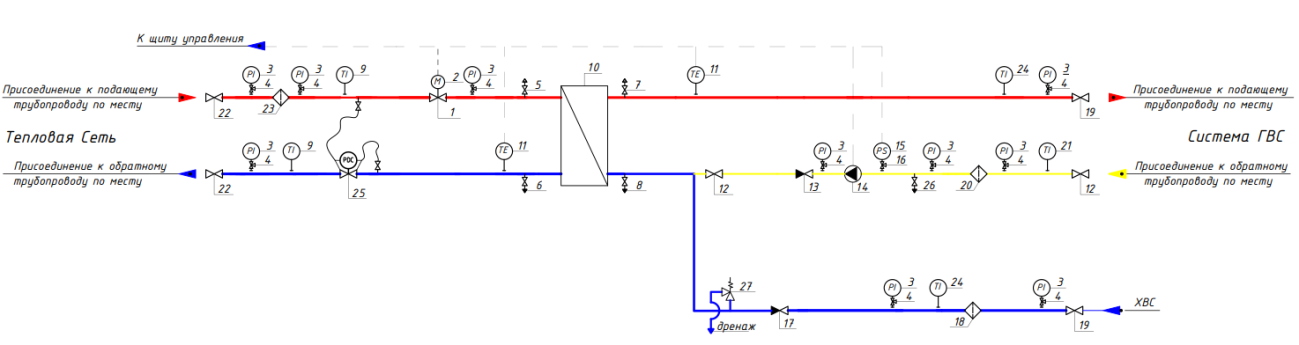

Состав модульного узла
| № | Наименование | Количество |
| 1 | Регулирующий клапан | 1 |
| 2 | Электропривод | 1 |
| 3 | Манометр | 10 |
| 4 | Кран под манометр | 10 |
| 5 | Воздушник | 1 |
| 6 | Спускник | 1 |
| 7 | Воздушник | 1 |
| 8 | Спускник | 1 |
| 9 | Термометр | 2 |
| 10 | Теплообменник | 1 |
| 11 | Датчик температуры теплоносителя | 2 |
| 12 | Шаровой кран | 2 |
| 13 | Обратный клапан | 1 |
| 14 | Насос циркуляционный | 1 |
| 15 | Прессостат | 1 |
| 16 | Шаровой кран | 1 |
| 17 | Обратный клапан | 1 |
| 18 | Фильтр | 1 |
| 19 | Шаровой кран/Дисковый затвор | 2 |
| 20 | Фильтр | 1 |
| 21 | Термометр | 1 |
| 22 | Шаровой кран | 2 |
| 23 | Фильтр | 1 |
| 24 | Термометр | 2 |
| 25 | Регулятор перепада давления | 1 |
| 26 | Спускник | 1 |
| 27 | Предохранительный клапан | 1 |
Габаритные размеры
| Наименование | Габариты (ДхВхШ), мм | Вес, кг |
|---|---|---|
| БТП-DS-025-020-P-S V2 | 1650×1590×500 | 260 |
| БТП-DS-032-020-P-S V2 | 1700×1640×550 | 270 |
| БТП-DS-032-025-P-S V2 | 1600×1373×550 | 300 |
| БТП-DS-040-025-P-S V2 | 1650×1450×600 | 290 |
| БТП-DS-040-032-P-S V2 | 1750×1428×550 | 330 |
| БТП-DS-050-032-P-S V2 | 1800×1543×550 | 500 |
| БТП-DS-050-040-P-S V2 | 1800×1590×600 | 520 |
| БТП-DS-065-032-P-S V2 | 1850×1600×600 | 702 |
| БТП-DS-065-040-P-S V2 | 1850×1640×700 | 600 |
| БТП-DS-065-050-P-S V2 | 1900×1705×700 | 700 |
| БТП-DS-080-040-P-S V2 | 2450×1825×700 | 755 |
| БТП-DS-080-050-P-S V2 | 2450×1825×700 | 720 |
| БТП-DS-080-065-P-S V2 | 2100×1700×750 | 760 |
| БТП-DS-100-050-P-S V2 | 2650×1905×700 | 770 |
| БТП-DS-100-065-P-S V2 | 2700×1935×750 | 810 |
| БТП-DS-100-080-P-S V2 | 2700×1935×800 | 850 |
| БТП-DS-125-065-P-S V2 | 3000×2054×850 | 1253 |
| БТП-DS-125-080-P-S V2 | 3000×2054×850 | 890 |
| БТП-DS-125-100-P-S V2 | 3100×2054×900 | 950 |
