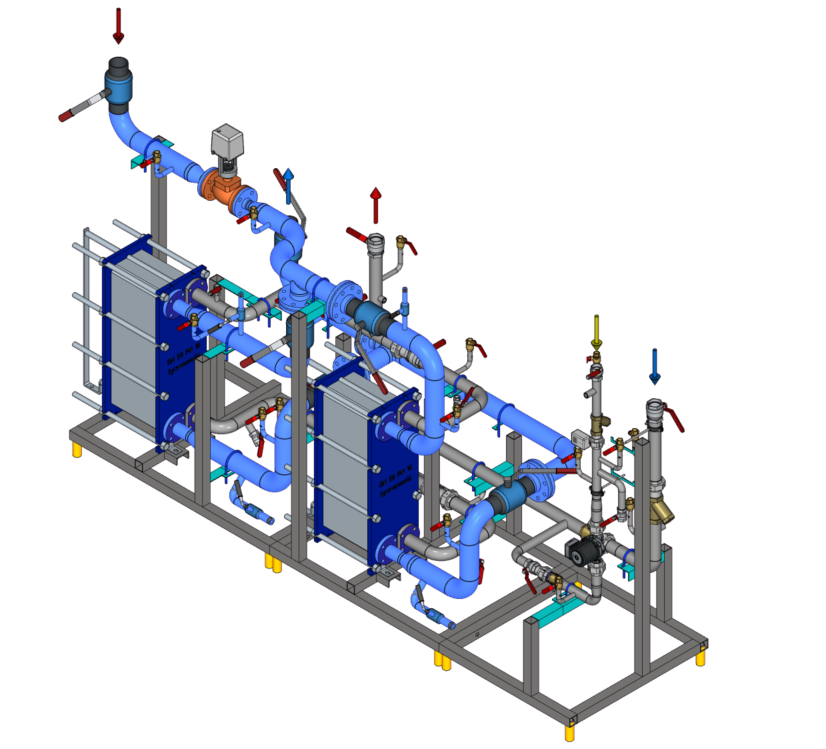

Модуль для управления системой ГВС БТП-DSR-ХХХ-YYY-C-S V2
Состав модульного узла
| № | Наименование | Количество |
| 1 | Манометр | 17 |
| 2 | Кран под манометр | 17 |
| 3 | Регулирующий клапан | 1 |
| 4 | Электропривод | 1 |
| 5 | Шаровой кран | 6 |
| 6 | Воздушник | 2 |
| 7 | Спускник | 2 |
| 8 | Воздушник | 2 |
| 9 | Спускник | 1 |
| 10 | Шаровой кран/Дисковый затвор | 6 |
| 11 | Теплообменник | 2 |
| 12 | Датчик температуры теплоносителя | 2 |
| 13 | Термометр | 2 |
| 14 | Шаровой кран | 2 |
| 15 | Обратный клапан | 1 |
| 16 | Насос циркуляционный | 1 |
| 17 | Прессостат | 1 |
| 18 | Шаровой кран | 1 |
| 19 | Обратный клапан | 1 |
| 20 | Фильтр | 1 |
| 21 | Фильтр | 1 |
| 22 | Термометр | 1 |
| 23 | Термометр | 2 |
| 24 | Спускник | 2 |
| 25 | Предохранительный клапан | 1 |
Габаритные размеры
| Наименование | Габариты (ДхВхШ), мм | Вес, кг |
|---|---|---|
| БТП-DSR-025-020-C-S V2 | 2550×1605×800 | 300 |
| БТП-DSR-032-020-C-S V2 | 2550×1626×800 | 350 |
| БТП-DSR-032-025-C-S V2 | 2430×2548×800 | 370 |
| БТП-DSR-040-025-C-S V2 | 2830×1552×1000 | 400 |
| БТП-DSR-040-032-C-S V2 | 2830×1700×1000 | 435 |
| БТП-DSR-050-032-C-S V2 | 2830×1700×1000 | 500 |
| БТП-DSR-050-040-C-S V2 | 2910×1738×1050 | 560 |
| БТП-DSR-065-032-C-S V2 | 3010×1743×1050 | 680 |
| БТП-DSR-065-040-C-S V2 | 2910×1743×1050 | 700 |
| БТП-DSR-065-050-C-S V2 | 2910×1743×1050 | 750 |
| БТП-DSR-080-040-C-S V2 | 3220×1871×1050 | 868.25 |
| БТП-DSR-080-050-C-S V2 | 3220×1884×1050 | 850 |
| БТП-DSR-080-065-C-S V2 | 3417×1973×1100 | 920 |
| БТП-DSR-100-050-C-S V2 | 3530×1984×1250 | 930 |
| БТП-DSR-100-065-C-S V2 | 3471×2086×1230 | 1000 |
| БТП-DSR-100-080-C-S V2 | 3552×2086×1230 | 1050 |
| БТП-DSR-125-065-C-S V2 | 3814×2212×1380 | 1300 |
| БТП-DSR-125-080-C-S V2 | 3976×2212×1380 | 1400 |
| БТП-DSR-125-100-C-S V2 | 4226×2212×1630 | 1650 |
