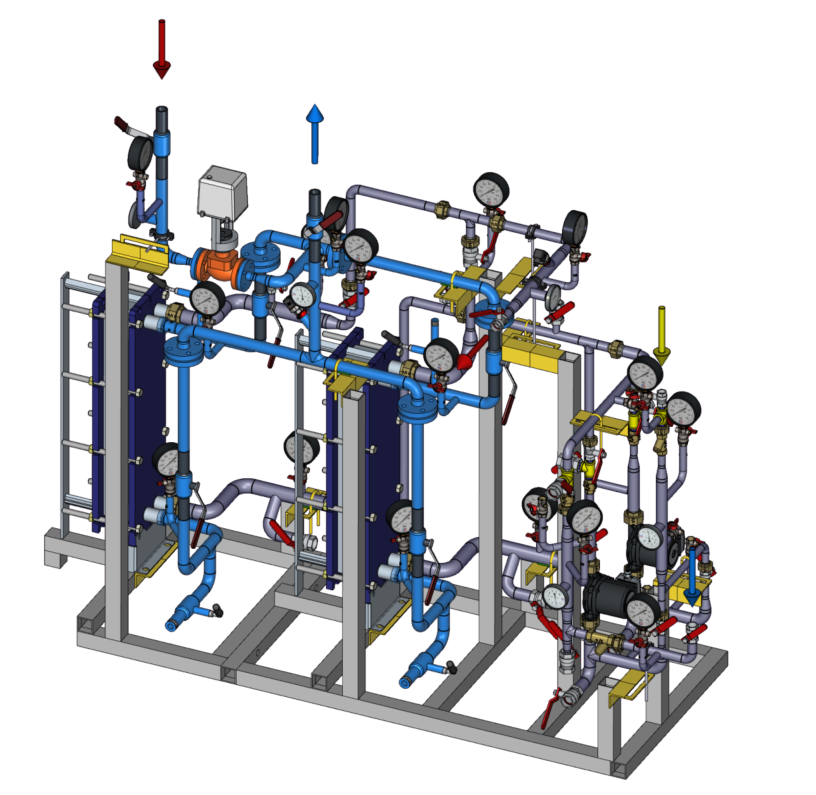

Модуль для управления системой ГВС БТП-DSR-ХХХ-YYY-C-R V2

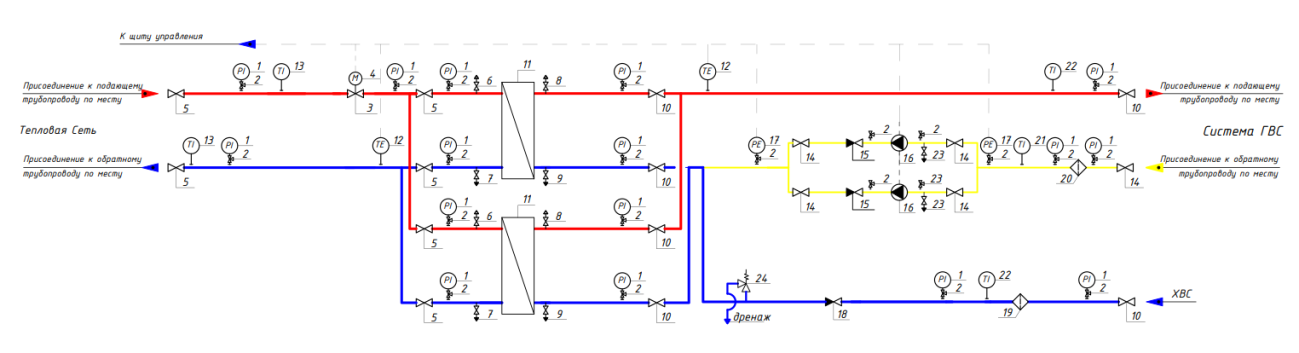

Состав модульного узла

№	Наименование	Количество
1	Манометр	16
2	Кран под манометр	22
3	Регулирующий клапан	1
4	Электропривод	1
5	Шаровой кран	6
6	Воздушник	2
7	Спускник	2
8	Воздушник	2
9	Спускник	2
10	Шаровой кран/Дисковый затвор	6
11	Теплообменник	2
12	Датчик температуры теплоносителя	2
13	Термометр	2
14	Шаровой кран	5
15	Обратный клапан	2
16	Насос циркуляционный	2
17	Преобразователь давления	2
18	Обратный клапан	1
19	Фильтр	1
20	Фильтр	1
21	Термометр	1
22	Термометр	2
23	Спускник	2
24	Предохранительный клапан	1

Рассчитать БТП

Участвовать в бонусной программе

Габаритные размеры

Наименование	Габариты (ДхВхШ), мм	Вес, кг
БТП-DSR-025-020-C-R V2	2600×1605×800	300
БТП-DSR-032-020-C-R V2	2600×1626×800	350
БТП-DSR-032-025-C-R V2	2480×1548×800	370
БТП-DSR-040-025-C-R V2	2780×1552×1000	400
БТП-DSR-040-032-C-R V2	2930×1700×1000	435
БТП-DSR-050-032-C-R V2	2930×1700×1000	500
БТП-DSR-050-040-C-R V2	3110×1738×1050	560
БТП-DSR-065-032-C-R V2	3110×1743×1050	680
БТП-DSR-065-040-C-R V2	3110×1743×1050	700
БТП-DSR-065-050-C-R V2	3110×1743×1050	750
БТП-DSR-080-040-C-R V2	3420×1871×1050	868.25
БТП-DSR-080-050-C-R V2	3420×1884×1050	850
БТП-DSR-080-065-C-R V2	3417×1973×1100	920
БТП-DSR-100-050-C-R V2	3730×1984×1250	930
БТП-DSR-100-065-C-R V2	3681×2086×1230	1000
БТП-DSR-100-080-C-R V2	3773×2086×1230	1050
БТП-DSR-125-065-C-R V2	4023×2212×1380	1300
БТП-DSR-125-080-C-R V2	4199×2212×1380	1400
БТП-DSR-125-100-C-R V2	4449×2212×1630	1650
БТП-DSR-150-125-C-R V2	4900×2350×1800	2100
