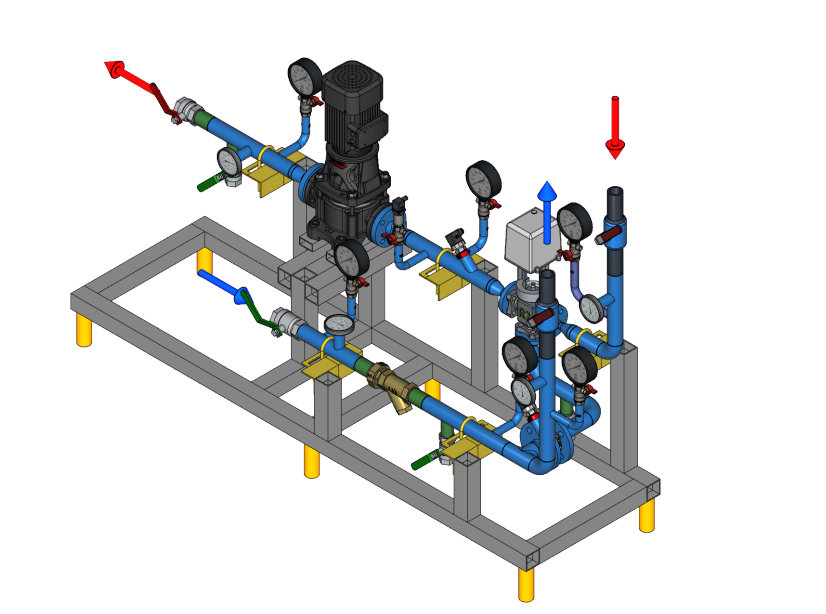

Модуль для управления узла смешения системы отопления (вентиляции) АУУ-С-ХХХ-ХХХ-С-S V3

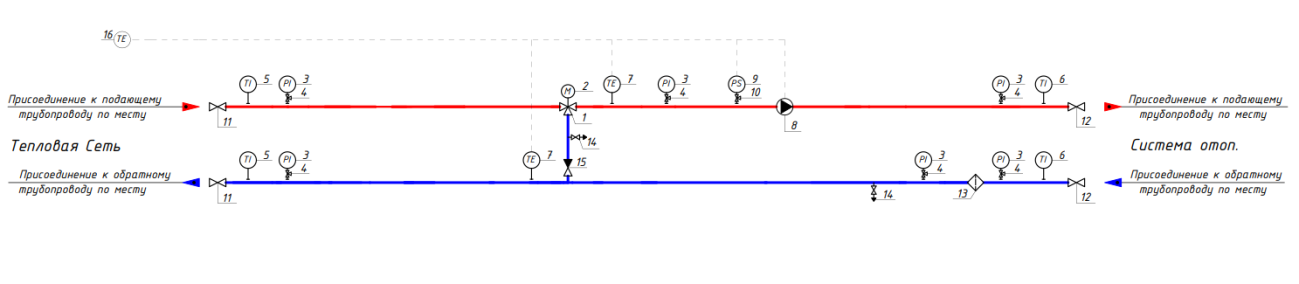

Состав модульного узла
| № | Наименование | Количество |
| 1 | Трехходовой регулирующий клапан | 1 |
| 2 | Электропривод | 1 |
| 3 | Манометр | 6 |
| 4 | Кран под манометр | 6 |
| 5 | Термометр | 2 |
| 6 | Термометр | 2 |
| 7 | Датчик температуры теплоносителя | 2 |
| 8 | Насос циркуляционный | 1 |
| 9 | Прессостат | 1 |
| 10 | Шаровой кран | 2 |
| 11 | Шаровой кран | 2 |
| 12 | Шаровой кран/Дисковый затвор | 2 |
| 13 | Фильтр | 1 |
| 14 | Спускник | 2 |
| 15 | Обратный клапан | 1 |
| 16 | Датчик температуры наружного воздуха | 1 |
Габаритные размеры
| Наименование | Габариты (ДхВхШ), мм | Вес, кг |
|---|---|---|
| АУУ-C-020-020-C-S V3 | 1200×1500×500 | 164 |
| АУУ-C-025-025-C-S V3 | 1250×1500×500 | 179 |
| АУУ-C-032-032-C-S V3 | 1260×1600×500 | 325 |
| АУУ-C-040-040-C-S V3 | 1350×1734×555 | 400 |
| АУУ-C-050-050-C-S V3 | 1531×1869×615 | 425 |
| АУУ-C-065-065-C-S V3 | 1594×1787×661 | 490 |
| АУУ-C-080-080-C-S V3 | 1750×1848×686 | 679 |
| АУУ-C-100-100-C-S V3 | 1933×1822×767 | 900 |
| АУУ-C-125-125-C-S V3 | 1853×1982×863 | 1100 |
| АУУ-C-150-150-C-S V3 | 1950×2108×948 | 1300 |
