Модуль для управления узла смешения системы отопления (вентиляции) АУУ-С-ХХХ-YYY-С-R V3

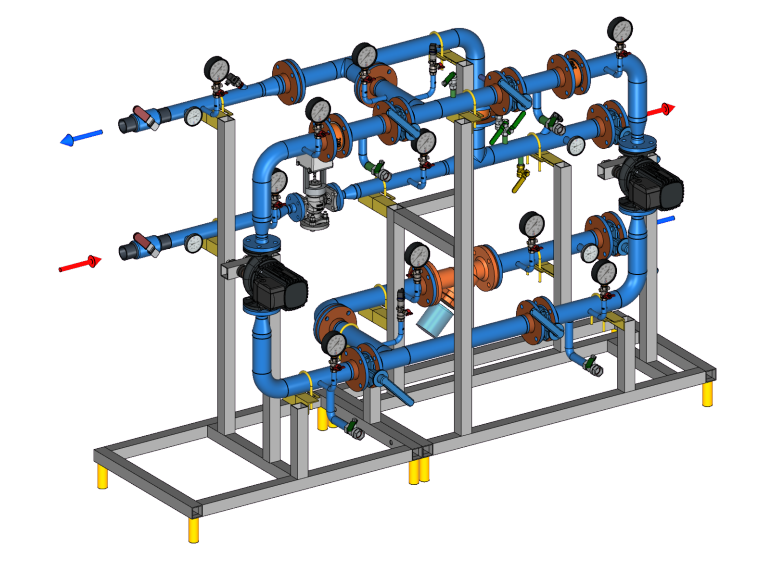

Состав модульного узла
| № | Наименование | Количество |
| 1 | Манометр | 10 |
| 2 | Кран под манометр | 12 |
| 3 | Регулирующий клапан | 1 |
| 4 | Электропривод | 1 |
| 5 | Воздушник | 3 |
| 6 | Обратный клапан | 1 |
| 7 | Датчик температуры теплоносителя | 2 |
| 8 | Шаровой кран/Дисковый затвор | 6 |
| 9 | Спускник | 4 |
| 10 | Обратный клапан | 2 |
| 11 | Насос циркуляционный | 2 |
| 12 | Преобразователь давления | 2 |
| 13 | Термометр | 2 |
| 14 | Фильтр | 1 |
| 15 | Шаровой кран | 2 |
| 16 | Термометр | 2 |
| 17 | Датчик температуры наружного воздуха | 1 |
Габаритные размеры
| Наименование | Габариты (ДхВхШ), мм | Вес, кг |
|---|---|---|
| АУУ-C-015-020-C-R V3 | 1500×1550×430 | 164 |
| АУУ-C-020-025-C-R V3 | 1615×1670×475 | 179 |
| АУУ-C-025-032-C-R V3 | 1750×1670×505 | 206 |
| АУУ-C-025-040-C-R V2 | 1765×1760×530 | 248 |
| АУУ-C-032-040-C-R V2 | 1830×1760×550 | 350 |
| АУУ-C-032-050-C-R V2 | 2500×1760×800 | 380 |
| АУУ-C-040-050-C-R V2 | 2500×1760×800 | 420 |
| АУУ-C-040-065-C-R V2 | 2600×1900×850 | 480 |
| АУУ-C-040-080-C-R V2 | 2600×1900×850 | 480 |
| АУУ-C-050-065-C-R V2 | 2500×1850×800 | 480 |
| АУУ-C-050-080-C-R V2 | 2600×1900×850 | 540 |
| АУУ-C-065-080-C-R V2 | 2600×1900×850 | 540 |
| АУУ-C-065-100-C-R V2 | 2700×2030×1000 | 650 |
| АУУ-C-080-100-C-R V2 | 2700×2030×1000 | 700 |
| АУУ-C-080-125-C-R V2 | 3000×2090×1100 | 790 |
| АУУ-C-100-125-C-R V2 | 3000×2090×1100 | 890 |
| АУУ-C-100-150-C-R V2 | 3300×2240×1150 | 1120 |
| АУУ-C-125-150-C-R V2 | 3500×2240×1150 | 1200 |
