Модуль для управления узла смешения системы отопления (вентиляции) АУУ-С-ХХХ-YYY-С-S V3

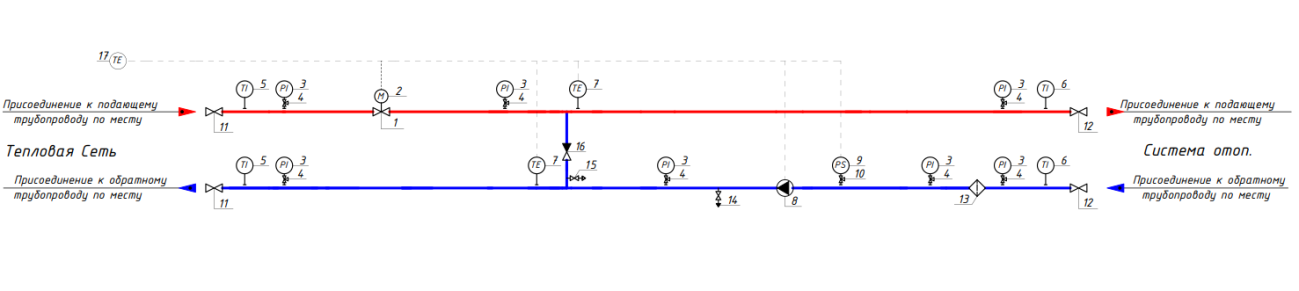

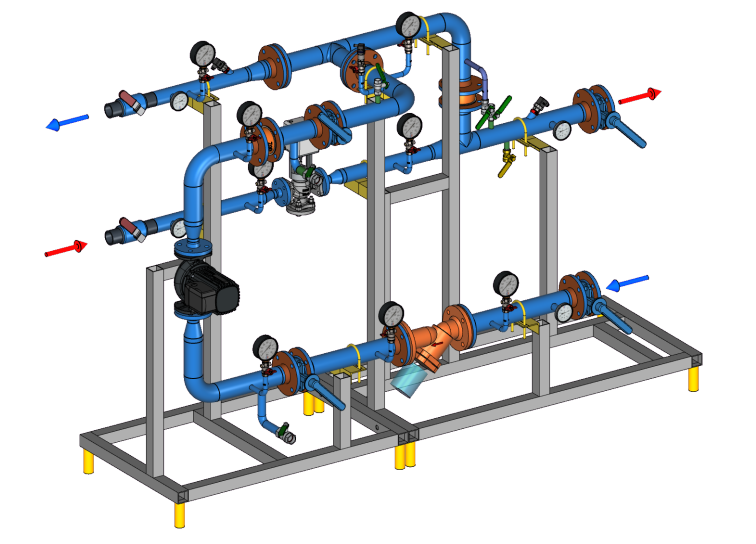

Состав модульного узла
| № | Наименование | Количество |
| 1 | Регулирующий клапан | 1 |
| 2 | Электропривод | 1 |
| 3 | Манометр | 7 |
| 4 | Кран под манометр | 7 |
| 5 | Термометр | 2 |
| 6 | Термометр | 2 |
| 7 | Датчик температуры теплоносителя | 2 |
| 8 | Насос циркуляционный | 1 |
| 9 | Прессостат | 1 |
| 10 | Шаровой кран | 1 |
| 11 | Шаровой кран | 2 |
| 12 | Шаровой кран/Дисковый затвор | 2 |
| 13 | Фильтр | 1 |
| 14 | Спускник | 1 |
| 15 | Воздушник | 1 |
| 16 | Обратный клапан | 1 |
| 17 | Датчик температуры наружного воздуха | 1 |
Габаритные размеры
| Наименование | Габариты (ДхВхШ), мм | Вес, кг |
|---|---|---|
| АУУ-C-015-020-C-S V3 | 1450×1480×450 | 164 |
| АУУ-C-020-025-C-S V3 | 1470×1480×455 | 179 |
| АУУ-C-025-032-C-S V3 | 1480×1480×470 | 206 |
| АУУ-C-025-040-C-S V3 | 1500×600×1200 | 248 |
| АУУ-C-032-040-C-S V3 | 2300×1970×500 | 350 |
| АУУ-C-032-050-C-S V3 | 2300×1970×525 | 380 |
| АУУ-C-040-050-C-S V3 | 2300×1970×525 | 420 |
| АУУ-C-040-065-C-S V3 | 2500×1970×630 | 440 |
| АУУ-C-040-080-C-S V3 | 2450×1970×665 | 480 |
| АУУ-C-050-065-C-S V3 | 2500×1970×630 | 480 |
| АУУ-C-050-080-C-S V3 | 2450×1970×665 | 540 |
| АУУ-C-065-080-C-S V3 | 2450×1970×665 | 540 |
| АУУ-C-065-100-C-S V3 | 2650×1970×665 | 650 |
| АУУ-C-080-100-C-S V3 | 2650×1970×665 | 700 |
| АУУ-C-080-125-C-S V3 | 2900×1970×780 | 790 |
| АУУ-C-100-125-C-S V3 | 2900×1970×780 | 890 |
| АУУ-C-100-150-C-S V3 | 3050×1970×860 | 1120 |
| АУУ-C-125-150-C-S V3 | 3100×2180×860 | 1200 |
