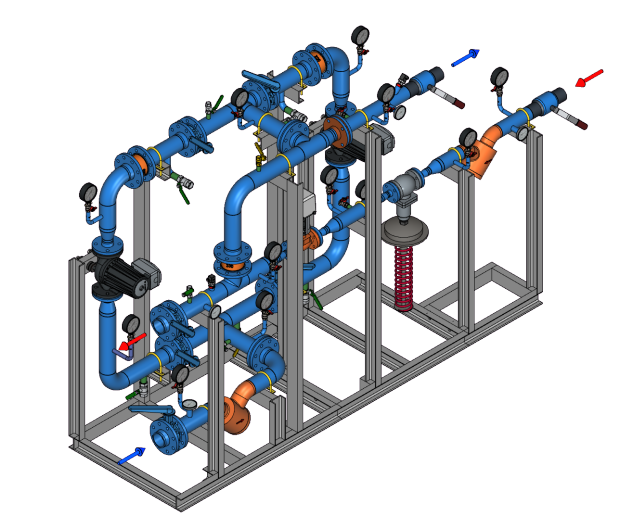

Модуль для управления узла смешения системы отопления (вентиляции) АУУ-С-ХХХ-YYY-Р-R V3

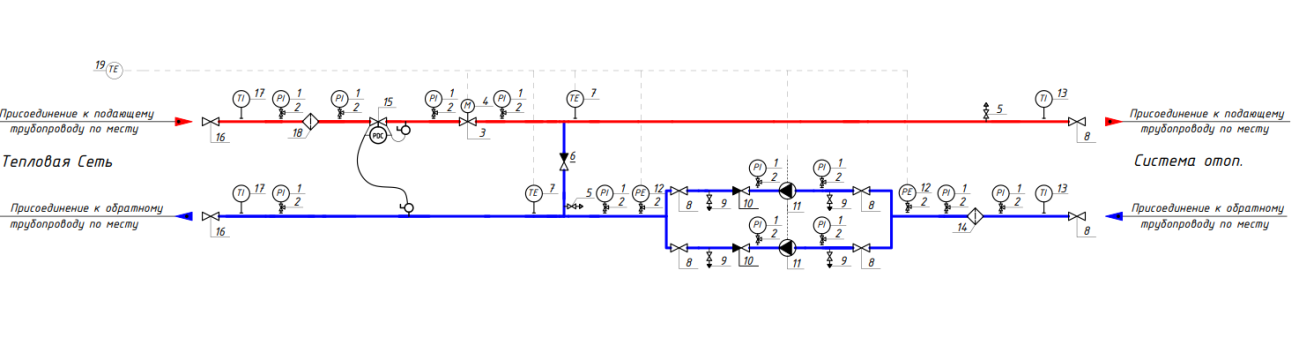

Состав модульного узла
| № | Наименование | Количество |
| 1 | Манометр | 12 |
| 2 | Кран под манометр | 14 |
| 3 | Регулирующий клапан | 1 |
| 4 | Электропривод | 1 |
| 5 | Воздушник | 2 |
| 6 | Обратный клапан | 1 |
| 7 | Датчик температуры теплоносителя | 2 |
| 8 | Шаровой кран/Дисковый затвор | 6 |
| 9 | Спускник | 4 |
| 10 | Обратный клапан | 2 |
| 11 | Насос циркуляционный | 2 |
| 12 | Преобразователь давления | 2 |
| 13 | Термометр | 2 |
| 14 | Фильтр | 1 |
| 15 | Регулятор перепада давления | 1 |
| 16 | Шаровой кран | 2 |
| 17 | Термометр | 2 |
| 18 | Фильтр | 1 |
| 19 | Датчик температуры наружного воздуха | 1 |
Габаритные размеры
| Наименование | Габариты (ДхВхШ), мм | Вес, кг |
|---|---|---|
| АУУ-C-015-020-P-R V3 | 1604×1620×430 | 173 |
| АУУ-C-020-025-P-R V3 | 1615×1670×430 | 185 |
| АУУ-C-025-032-P-R V3 | 1750×1670×460 | 213 |
| АУУ-C-025-040-P-R V2 | 1765×1760×480 | 255 |
| АУУ-C-032-040-P-R V2 | 1830×1760×550 | 350 |
| АУУ-C-032-050-P-R V2 | 3000×1760×700 | 380 |
| АУУ-C-040-050-P-R V2 | 3000×1760×700 | 420 |
| АУУ-C-040-065-P-R V2 | 3000×1760×700 | 440 |
| АУУ-C-040-080-P-R V2 | 3300×1760×700 | 480 |
| АУУ-C-050-065-P-R V2 | 3000×1760×700 | 480 |
| АУУ-C-050-080-P-R V2 | 3300×1760×700 | 540 |
| АУУ-C-065-080-P-R V2 | 3300×1760×700 | 540 |
| АУУ-C-065-100-P-R V2 | 3300×1950×800 | 650 |
| АУУ-C-080-100-P-R V2 | 3600×1950×800 | 700 |
| АУУ-C-080-125-P-R V2 | 3600×2100×900 | 790 |
| АУУ-C-100-125-P-R V2 | 3600×2100×900 | 890 |
| АУУ-C-100-150-P-R V2 | 3750×2250×1000 | 1120 |
| АУУ-C-125-150-P-R V2 | 3900×2300×1000 | 1200 |
