Модуль для управления узла смешения системы отопления (вентиляции) АУУ-С-ХХХ-YYY-Р-S V3

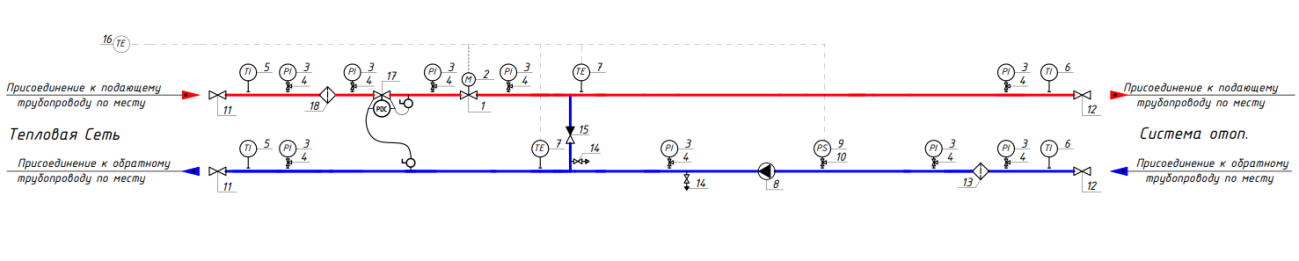

Состав модульного узла
| № | Наименование | Количество |
| 1 | Регулирующий клапан | 1 |
| 2 | Электропривод | 1 |
| 3 | Манометр | 9 |
| 4 | Кран под манометр | 9 |
| 5 | Термометр | 2 |
| 6 | Термометр | 2 |
| 7 | Датчик температуры теплоносителя | 2 |
| 8 | Насос циркуляционный | 1 |
| 9 | Прессостат | 1 |
| 10 | Шаровой кран | 1 |
| 11 | Шаровой кран | 2 |
| 12 | Шаровой кран/Дисковый затвор | 2 |
| 13 | Фильтр | 1 |
| 14 | Спускник | 2 |
| 15 | Обратный клапан | 1 |
| 16 | Датчик температуры наружного воздуха | 1 |
| 17 | Регулятор перепада давления | 1 |
| 18 | Фильтр | 1 |
Габаритные размеры
| Наименование | Габариты (ДхВхШ), мм | Вес, кг |
|---|---|---|
| АУУ-C-015-020-P-S V3 | 1510×1475×435 | 173 |
| АУУ-C-020-025-P-S V3 | 1510×1475×435 | 185 |
| АУУ-C-025-032-P-S V3 | 1565×1480×455 | 213 |
| АУУ-C-025-040-P-S V3 | 1565×1585×555 | 255 |
| АУУ-C-032-040-P-S V3 | 2380×1560×500 | 350 |
| АУУ-C-032-050-P-S V3 | 2550×1970×550 | 380 |
| АУУ-C-040-050-P-S V3 | 2550×1970×550 | 420 |
| АУУ-C-040-065-P-S V3 | 2700×1970×500 | 440 |
| АУУ-C-040-080-P-S V3 | 2850×1970×600 | 480 |
| АУУ-C-050-065-P-S V3 | 2700×1970×500 | 480 |
| АУУ-C-050-080-P-S V3 | 2850×1970×600 | 540 |
| АУУ-C-065-080-P-S V3 | 2850×1970×600 | 540 |
| АУУ-C-065-100-P-S V3 | 3000×1970×650 | 650 |
| АУУ-C-080-100-P-S V3 | 3100×1970×650 | 700 |
| АУУ-C-080-125-P-S V3 | 3200×1970×780 | 790 |
| АУУ-C-100-125-P-S V3 | 3400×1970×780 | 890 |
| АУУ-C-100-150-P-S V3 | 3450×1970×860 | 1120 |
| АУУ-C-125-150-P-S V3 | 3700×2180×860 | 1200 |
