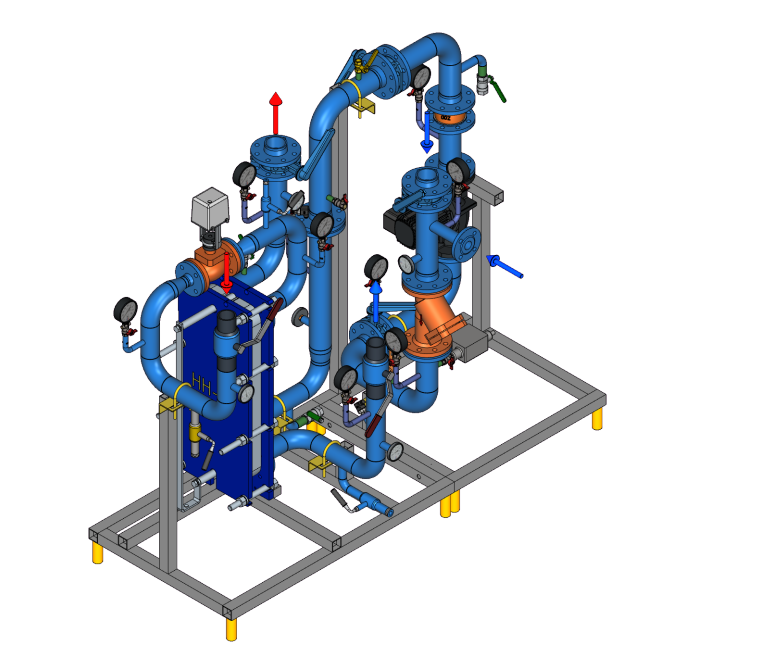

Модуль для управления системой отопления (вентиляции) БТП-HS-ХХХ-YYY-C-S V2

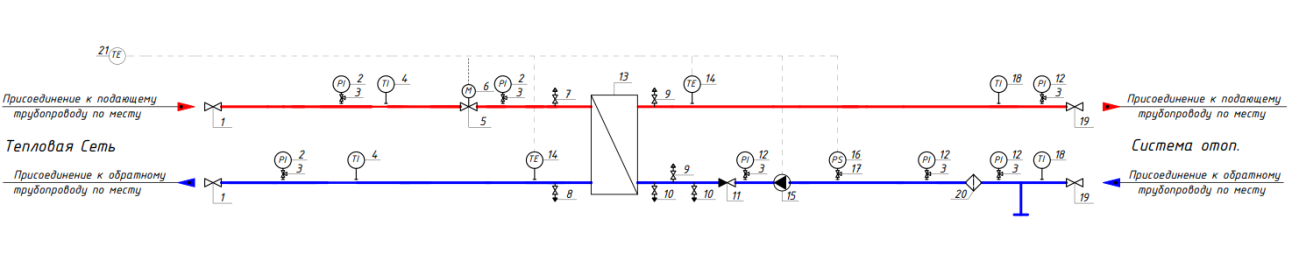

Состав модульного узла
| № | Наименование | Количество |
| 1 | Шаровой кран | 2 |
| 2 | Манометр | 3 |
| 3 | Кран под манометр | 7 |
| 4 | Термометр | 2 |
| 5 | Регулирующий клапан | 1 |
| 6 | Электропривод | 1 |
| 7 | Воздушник | 1 |
| 8 | Спускник | 1 |
| 9 | Воздушник | 2 |
| 10 | Спускник | 2 |
| 11 | Обратный клапан | 1 |
| 12 | Манометр | 4 |
| 13 | Теплообменник | 1 |
| 14 | Датчик температуры теплоносителя | 2 |
| 15 | Насос циркуляционный | 1 |
| 16 | Прессостат | 1 |
| 17 | Шаровой кран | 1 |
| 18 | Термометр | 2 |
| 19 | Шаровой кран/Дисковый затвор | 2 |
| 20 | Фильтр | 1 |
| 21 | Датчик температуры наружного воздуха | 1 |
Габаритные размеры
| Наименование | Габариты (ДхВхШ), мм | Вес, кг |
|---|---|---|
| БТП-HS-025-032-C-S V2 | 1400×1466×700 | 220 |
| БТП-HS-025-040-C-S V2 | 1400×1500×700 | 250 |
| БТП-HS-032-040-C-S V2 | 1400×1500×700 | 230 |
| БТП-HS-032-050-C-S V2 | 1400×1550×700 | 250 |
| БТП-HS-040-050-C-S V2 | 1500×1700×800 | 530 |
| БТП-HS-040-065-C-S V2 | 1650×1700×800 | 580 |
| БТП-HS-050-065-C-S V2 | 1650×1700×800 | 735 |
| БТП-HS-050-080-C-S V2 | 1750×1700×800 | 800 |
| БТП-HS-065-100-C-S V2 | 1850×1900×850 | 950 |
| БТП-HS-065-125-C-S V2 | 2965×1800×800 | 1100 |
| БТП-HS-080-100-C-S V2 | 2000×1900×850 | 804 |
| БТП-HS-080-125-C-S V2 | 2350×1900×900 | 1150 |
| БТП-HS-100-125-C-S V2 | 3250×2049×940 | 1150 |
| БТП-HS-100-150-C-S V2 | 3300×2088×1190 | 1400 |
| БТП-HS-125-150-C-S V2 | 3300×2094×1190 | 1600 |
| БТП-HS-125-200-C-S V2 | 3700×2266×1190 | 1900 |
| БТП-HS-150-200-C-S V2 | 3800×2266×1190 | 2025 |
