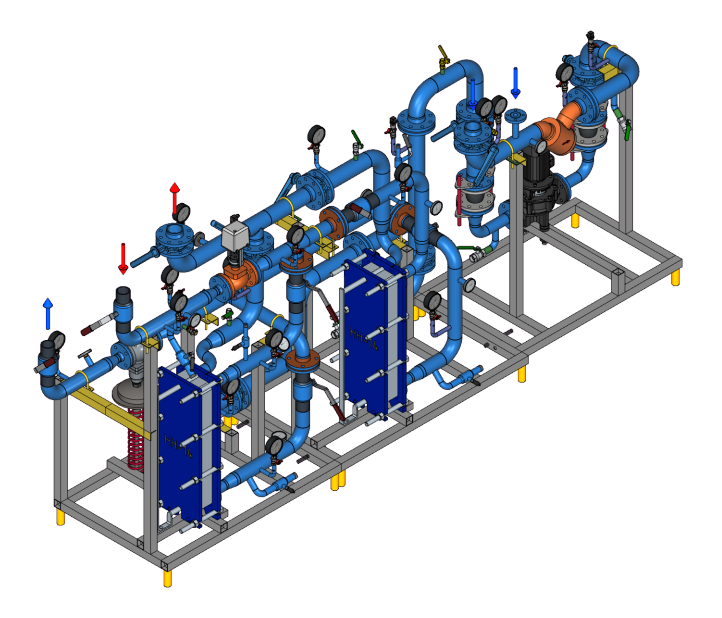

Модуль для управления системой отопления (вентиляции) БТП-HSR-ХХХ-YYY-P-S V2

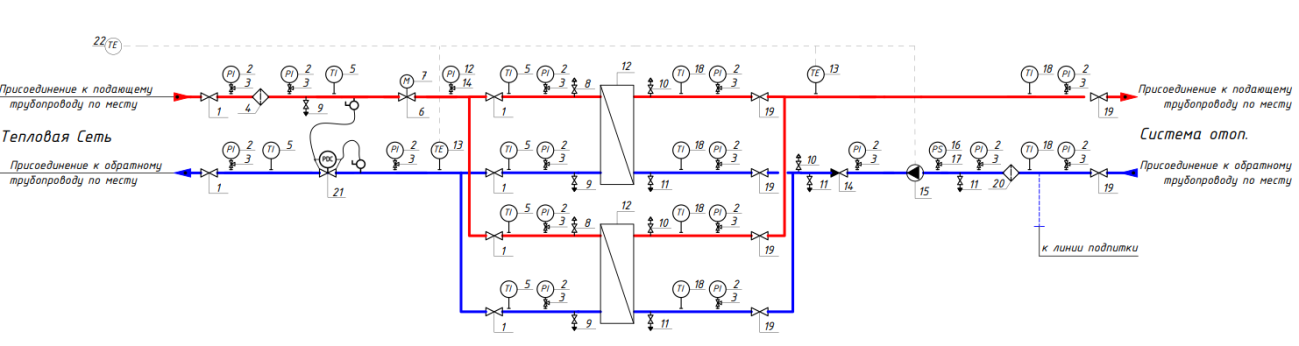

Состав модульного узла
| № | Наименование | Количество |
| 1 | Шаровой кран | 6 |
| 2 | Манометр | 17 |
| 3 | Кран под манометр | 17 |
| 4 | Фильтр | 1 |
| 5 | Термометр | 6 |
| 6 | Регулирующий клапан | 1 |
| 7 | Электропривод | 1 |
| 8 | Воздушник | 2 |
| 9 | Спускник | 3 |
| 10 | Воздушник | 3 |
| 11 | Спускник | 4 |
| 12 | Теплообменник | 2 |
| 13 | Датчик температуры теплоносителя | 2 |
| 14 | Обратный клапан | 1 |
| 15 | Насос циркуляционный | 1 |
| 16 | Прессостат | 1 |
| 17 | Шаровой кран | 1 |
| 18 | Термометр | 6 |
| 19 | Шаровой кран/Дисковый затвор | 6 |
| 20 | Фильтр | 1 |
| 21 | Регулятор перепада давления | 1 |
| 22 | Датчик температуры наружного воздуха | 1 |
Габаритные размеры
| Наименование | Габариты (ДхВхШ), мм | Вес, кг |
|---|---|---|
| БТП-HSR-025-032-P-S V2 | 2400×1800×900 | 280 |
| БТП-HSR-025-040-P-S V2 | 2400×1800×900 | 300 |
| БТП-HSR-032-040-P-S V2 | 2100×1700×800 | 325 |
| БТП-HSR-032-050-P-S V2 | 2250×1700×800 | 600 |
| БТП-HSR-040-050-P-S V2 | 2400×1700×800 | 700 |
| БТП-HSR-040-065-P-S V2 | 2400×1700×800 | 750 |
| БТП-HSR-050-065-P-S V2 | 2200×1700×800 | 850 |
| БТП-HSR-050-080-P-S V2 | 2280×1700×800 | 890 |
| БТП-HSR-065-080-P-S V2 | 2360×1750×800 | 950 |
| БТП-HSR-065-100-P-S V2 | 2600×1829×800 | 1100 |
| БТП-HSR-065-125-P-S V2 | 2965×1800×800 | 1250 |
| БТП-HSR-080-100-P-S V2 | 2440×1770×800 | 1190 |
| БТП-HSR-080-125-P-S V2 | 3330×1799×800 | 1270 |
| БТП-HSR-100-125-P-S V2 | 3330×1836×800 | 1330 |
| БТП-HSR-100-150-P-S V2 | 3650×1888×850 | 1600 |
| БТП-HSR-125-150-P-S V2 | 4000×1940×900 | 1700 |
| БТП-HSR-125-200-P-S V2 | 4500×2151×1050 | 2055 |
| БТП-HSR-150-200-P-S V2 | 4862×2414×1200 | 2440 |
