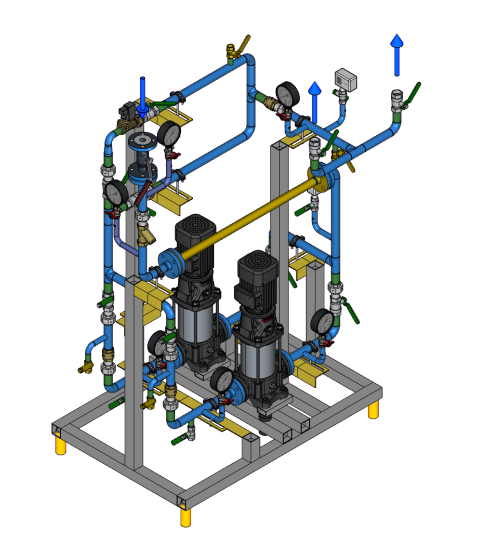

Модуль для управления подпиткой БТП-RS-ХХХ-R V3

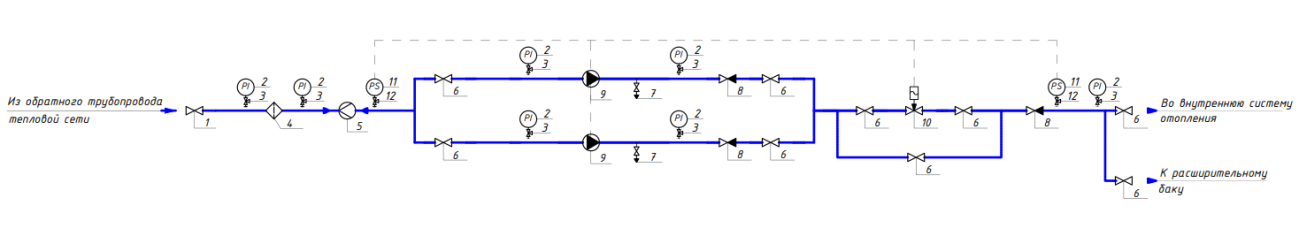

Состав модульного узла
| № | Наименование | Количество |
| 1 | Шаровой кран | 1 |
| 2 | Манометр | 7 |
| 3 | Кран под манометр | 9 |
| 4 | Фильтр | 1 |
| 5 | Проставка под узел учета | 1 |
| 6 | Шаровой кран | 9 |
| 7 | Спускник | 2 |
| 8 | Обратный клапан | 3 |
| 9 | Насос подпитки | 2 |
| 10 | Соленоидный клапан | 1 |
| 11 | Прессостат | 2 |
| 12 | Шаровой кран | 2 |
Габаритные размеры
| Наименование | Габариты (ДхВхШ), мм | Вес, кг |
|---|---|---|
| БТП-RS-015-R V3 | 1060×1733×730 | 140 |
| БТП-RS-020-R V3 | 1155×1726×730 | 155 |
| БТП-RS-025-R V3 | 1035×1643×730 | 170 |
| БТП-RS-032-R V3 | 1335×1777×730 | 220 |
| БТП-RS-040-R V3 | 1435×1835×730 | 245 |
| БТП-RS-050-R V3 | 1650×1990×730 | 300 |
| БТП-RS-065-R V3 | 2143×2038×770 | 325 |
