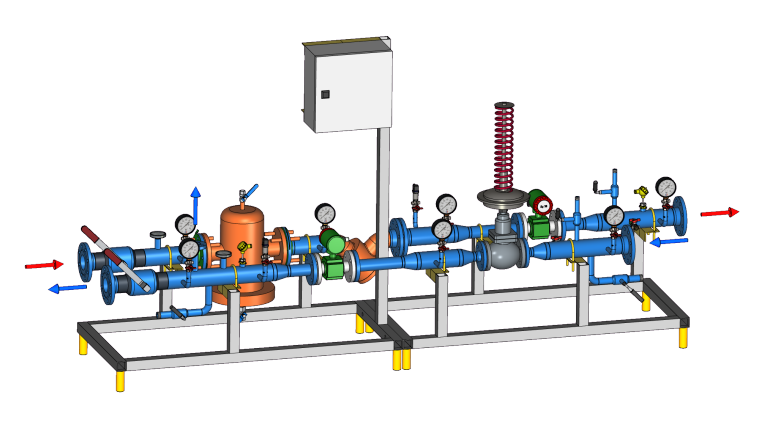

Модуль узла ввода c УУТЭ и регулятором перепада давления
УВ-С-ХХХ-Р-V4

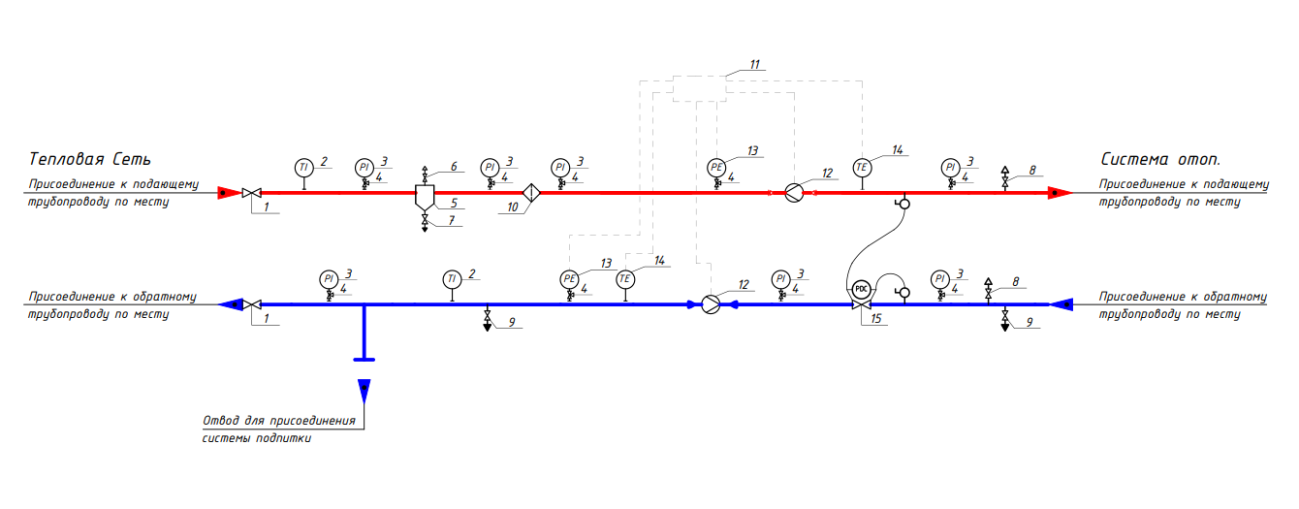

Состав модульного узла
| № | Наименование | Количество |
| 1 | Шаровой кран | 2 |
| 2 | Термометр | 2 |
| 3 | Манометр | 7 |
| 4 | Кран под манометр | 9 |
| 5 | Грязевик | 1 |
| 6 | Воздушник | 1 |
| 7 | Спускник | 1 |
| 8 | Воздушник | 2 |
| 9 | Спускник | 2 |
| 10 | Фильтр | 1 |
| 11 | Тепловычислитель | 1 |
| 12 | Расходомер | 2 |
| 13 | Преобразователь давления | 2 |
| 14 | Термометр сопротивления | 2 |
| 15 | Регулятор перепада давления | 1 |
Габаритные размеры
| Наименование | Габариты (ДхВхШ), мм | Вес, кг |
|---|---|---|
| УВ-С-032-P-V4 | 2070x1605x550 | 170 |
| УВ-С-040-P-V4 | 2150x1605x550 | 220 |
| УВ-С-050-P-V4 | 2210x1605x600 | 300 |
| УВ-С-065-P-V4 | 2310x1905x850 | 350 |
| УВ-С-080-P-V4 | 2630x2005x800 | 520 |
| УВ-С-100-P-V4 | 2850x2135x850 | 550 |
| УВ-С-125-P-V4 | 2955x2135x1050 | 750 |
| УВ-С-150-P-V4 | 3000x2185x1150 | 950 |
