Коллекторы распределительные

Коллекторы распределительные

Коллекторные группы для теплого пола и системы отопления — сердце лучевой разводки, обеспечивающее подачу теплоносителя к каждому прибору. Распределительный узел для отопления применяется для управления как высокотемпературными радиаторами, так и низкотемпературными контурами напольного обогрева. Модельный ряд включает латунные коллекторы Ридан серий FHF и SSM, а также коллекторы из нержавеющей стали, предназначенные для подключения труб в системах водяных теплых полов и радиаторного отопления.

Назначение распределительных коллекторов

Главная задача устройства — контроль и распределение теплоносителя по отдельным циркуляционным кольцам. Коллектор (гребенка) на теплый пол позволяет балансировать петли, а коллектор отопления для радиаторов дает возможность отключать приборы без остановки всей системы. Устройство представляет собой комплект из двух коллекторов (подача и обратка) с количеством выходов от 2 до 12. В зависимости от серии, подающая гребенка оснащается либо запорными клапанами под шестигранник, либо высокоточными расходомерами (расходомеры коллекторов теплого пола), а обратная — термостатическими клапанами с резьбой М30х1.5 для установки приводов.

Совместимость распределительных коллекторов

Все модели унифицированы для простой интеграции в систему. Терморегулирующие клапаны на обратном коллекторе совместимы с термоэлектрическими приводами типа TWA-KR. Это позволяет организовать как ручное управление, так и полную автоматизацию. Коллекторы могут комплектоваться шаровыми кранами для отсечения от системы, а торцевые секции уже оснащены автоматическими воздухоотводчиками и сливными кранами (или кранами Маевского на нержавеющих моделях).

Ключевые преимущества

• Надежность: возможность отключения отдельного контура без риска для всей системы.

• Эстетика и безопасность: единый трубопровод без соединений в стяжке пола или стенах.

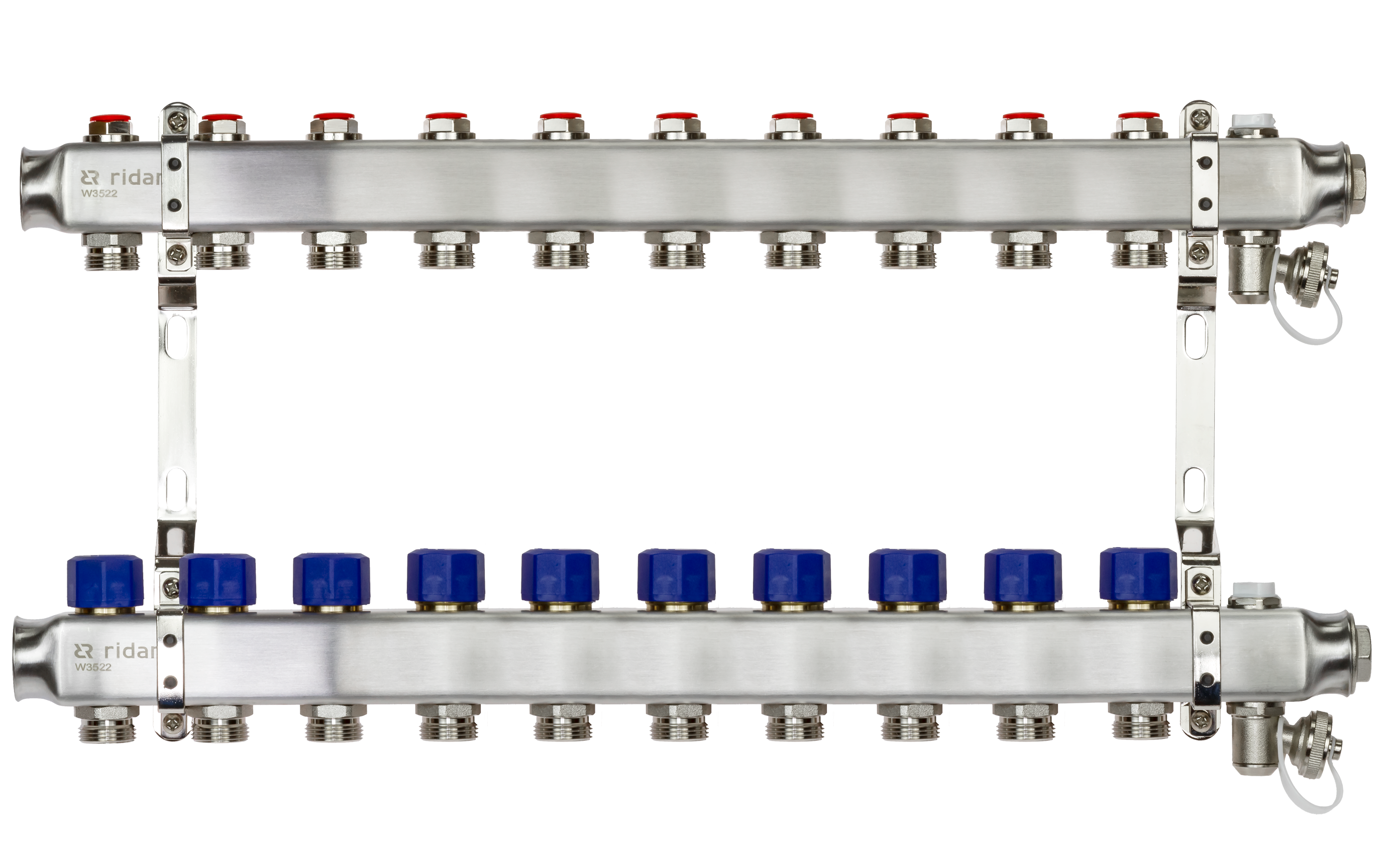

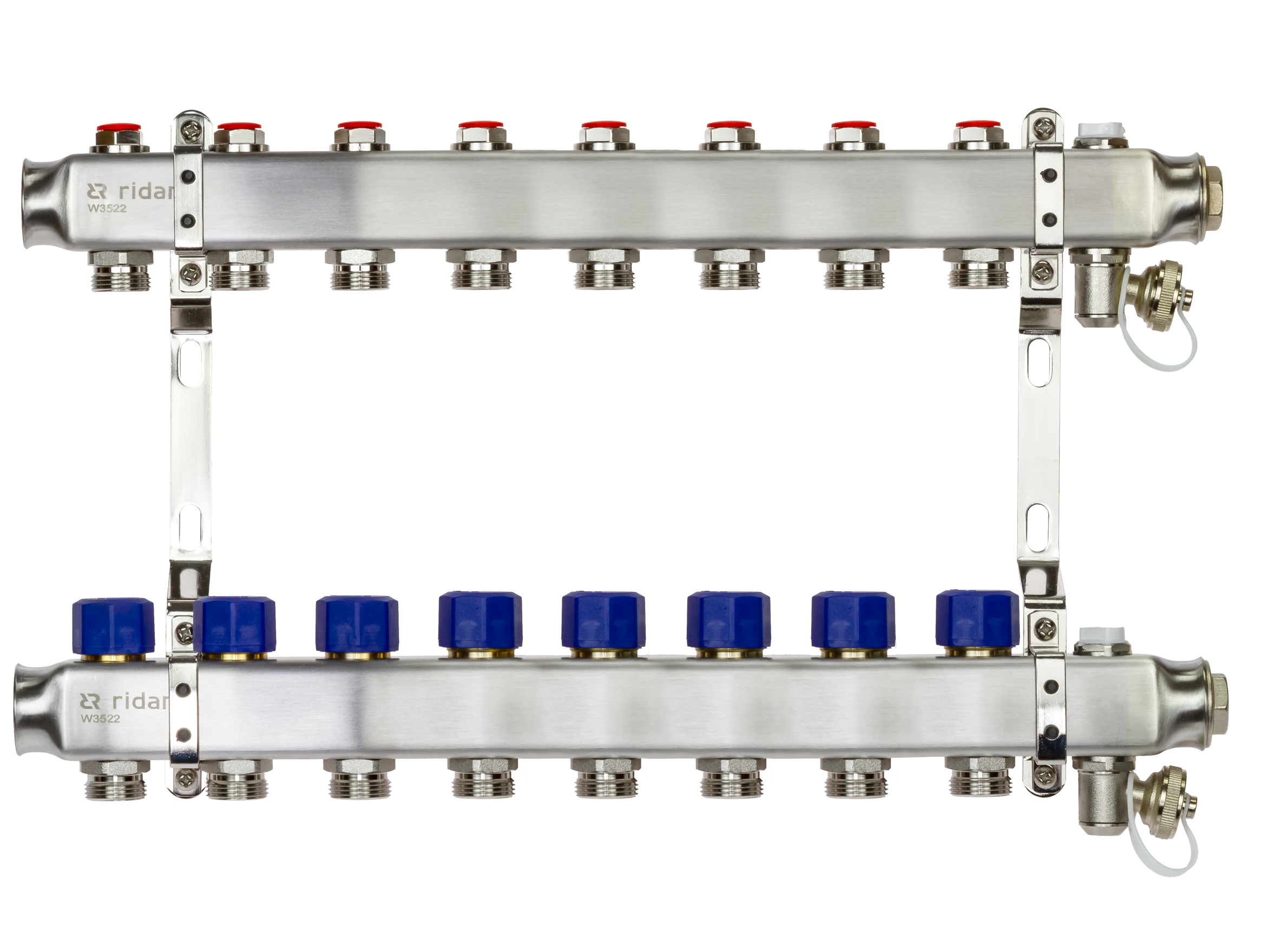

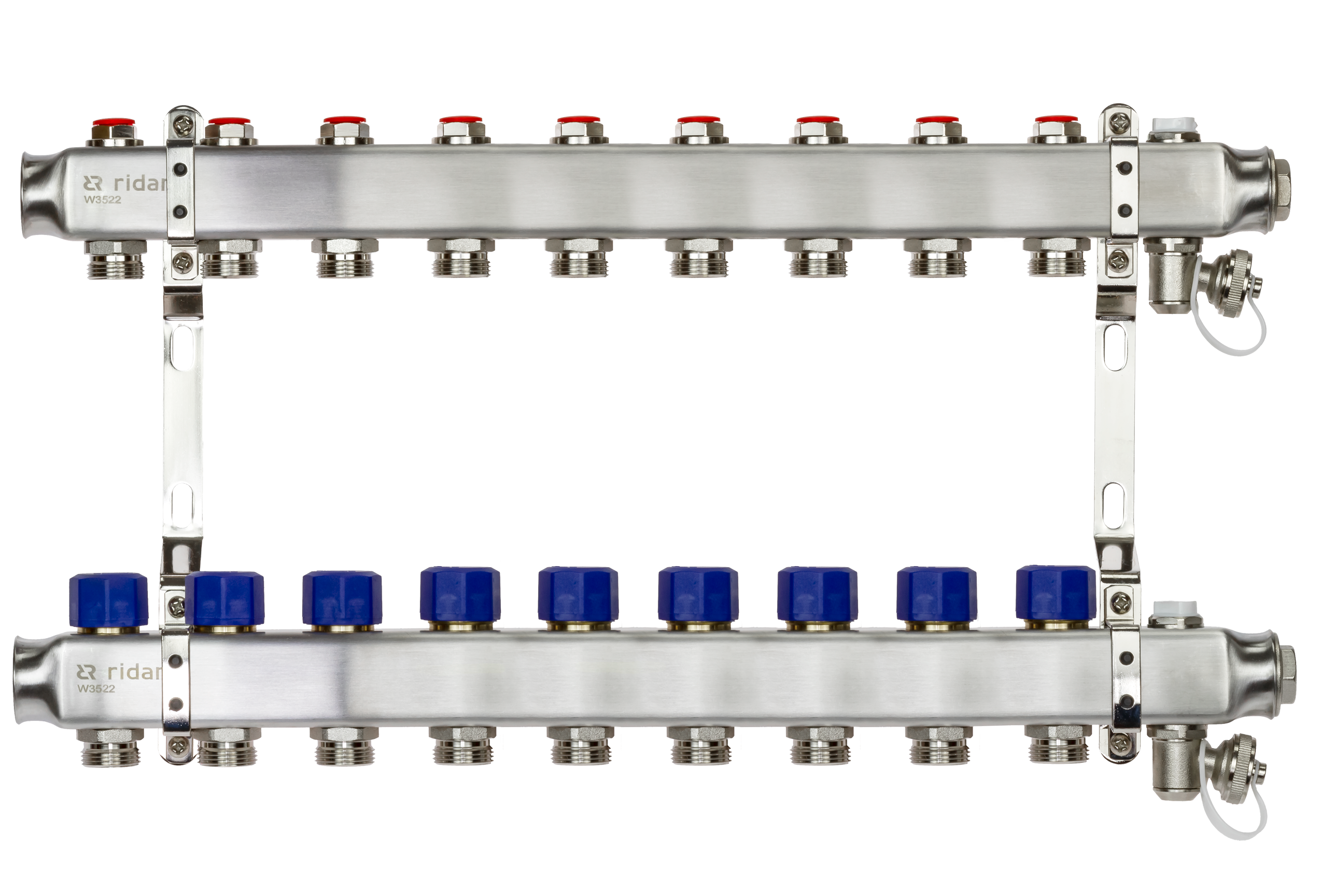

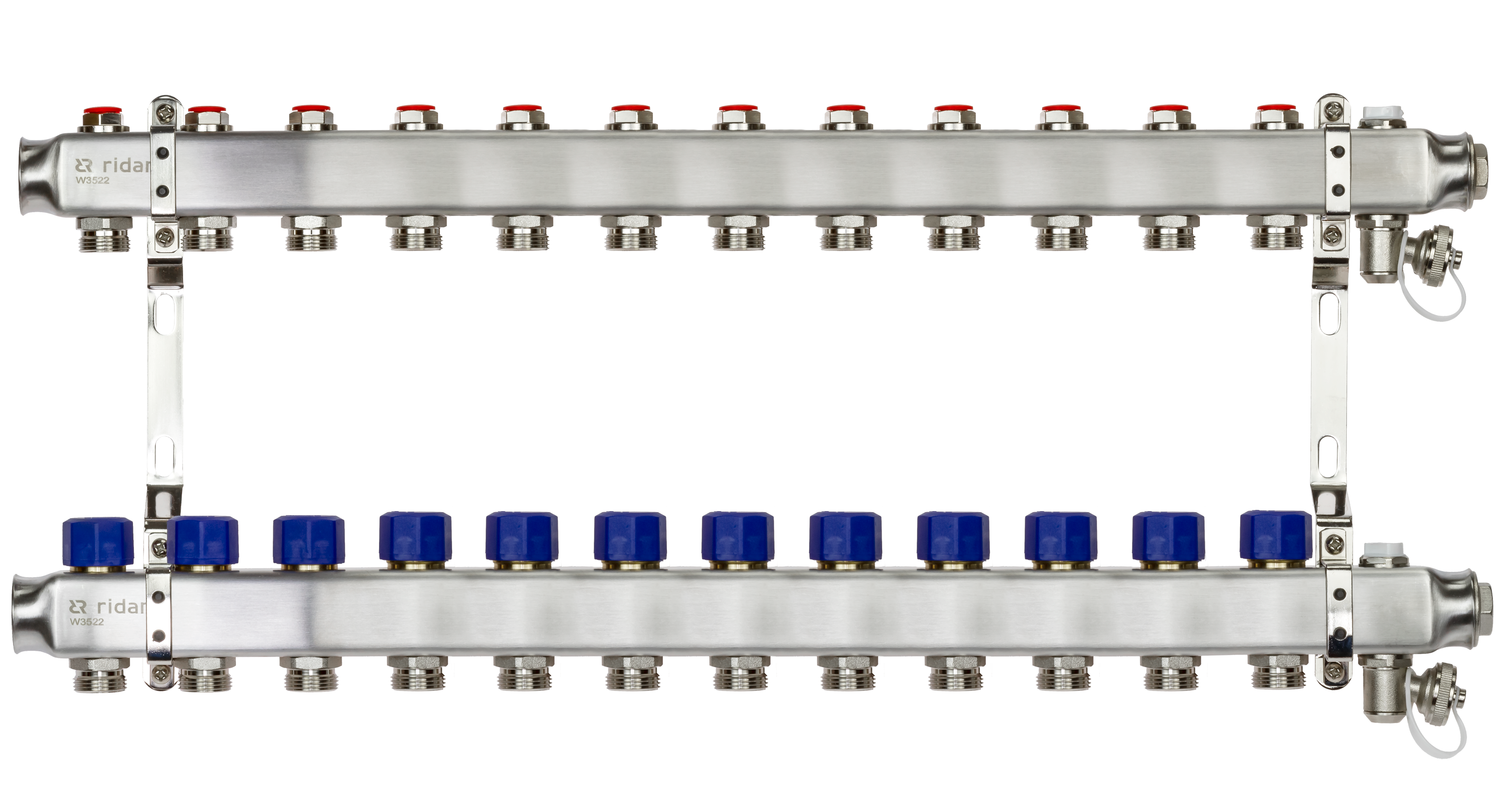

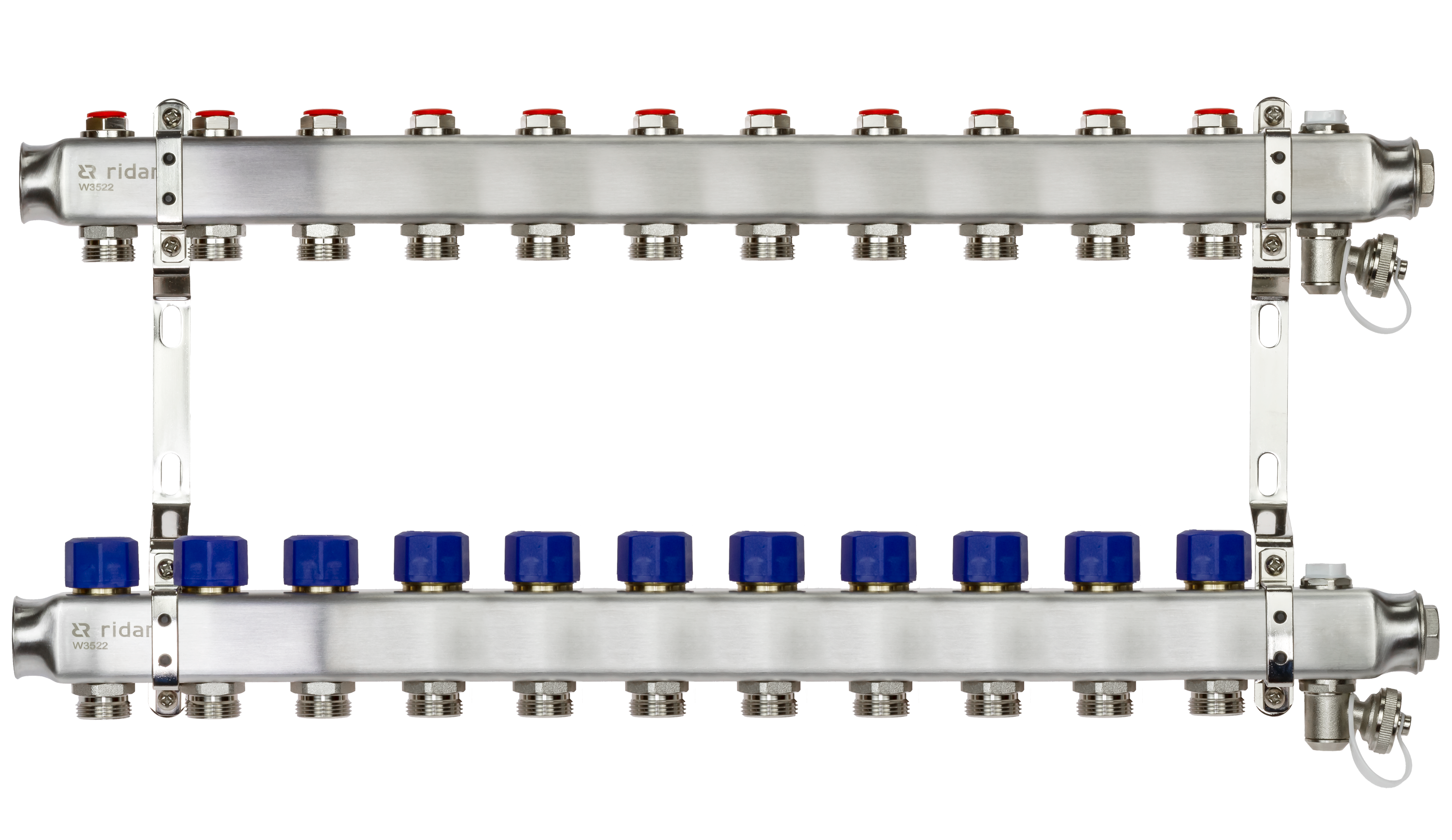

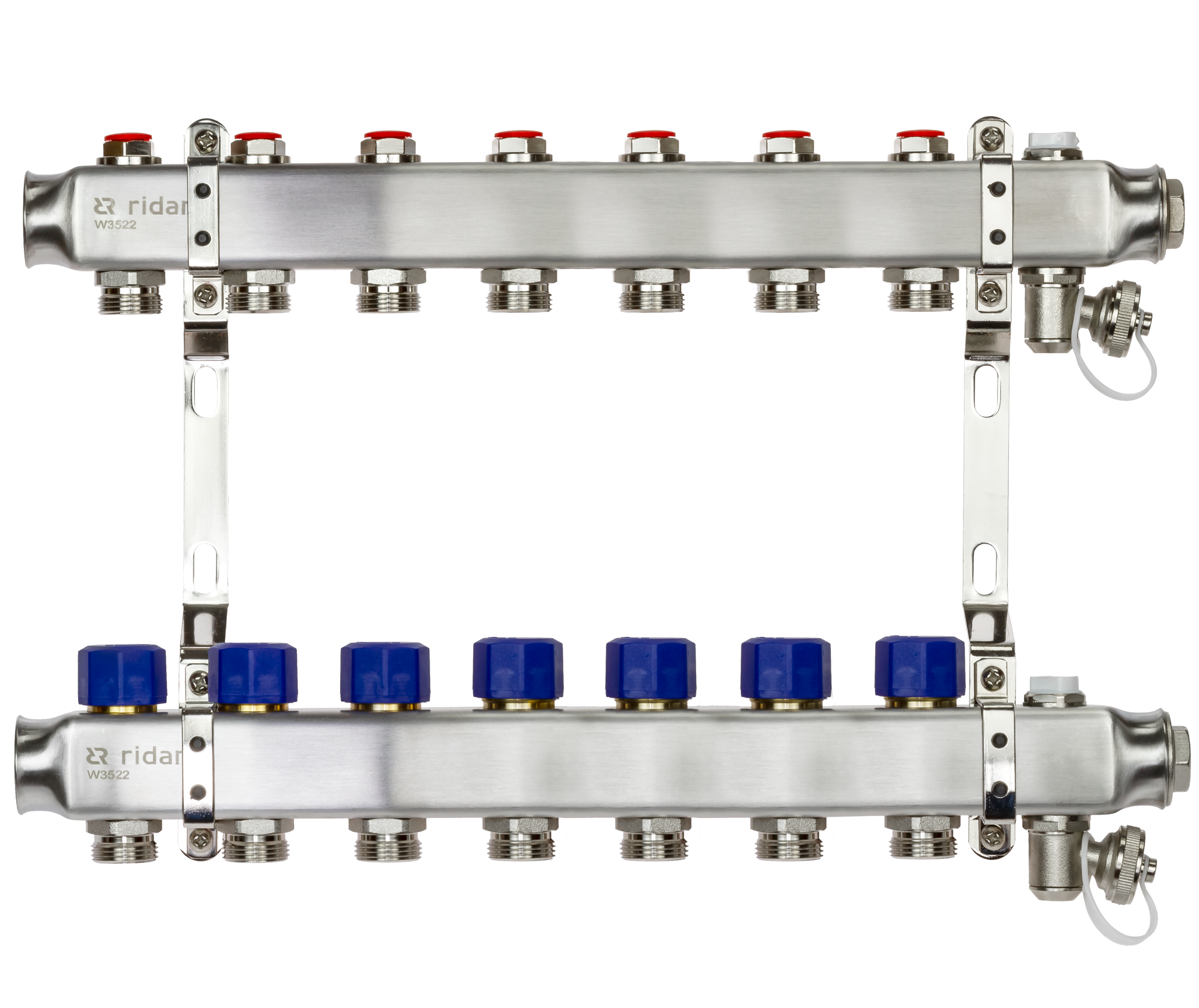

• Качество материалов: высокоточные резьбы, никелированное покрытие (для латунных коллекторов FHF) или немагнитная нержавеющая сталь с толщиной стенки до 1,6 мм (для серии SSM).

• Комплектация: торцевые секции с воздухоотводчиками.

• Контроль: для моделей FHF-RF и SSM-RF — наличие высокоточных обслуживаемых расходомеров, позволяющих визуально контролировать расход.

Принцип работы коллекторов распределительных

Принцип работы основан на гидравлическом разделении потоков. Коллектор для отопления дома монтируется в распределительном шкафу или коллекторном узле. Коллектор теплого пола и радиаторы работают совместно: на подающую гребенку приходит теплоноситель от котла или смесительного узла, а отводящие патрубки распределяют его по контурам. Обратная гребенка собирает остывший теплоноситель. Для балансировки системы используется настройка вентилей или расходомеров. После монтажа, перед запуском, через воздухоотводчики обязательно удаляется воздух, а затем проводятся гидравлические испытания давлением не более 16 бар.

Профессиональные инструменты для проектирования систем отопления

Для инженеров и проектировщиков доступен полный комплект технической поддержки:

• Специализированные плагины для AutoCAD (Автокад) и NanoCAD (НаноКад) (например, плагин DCAD (ДКАД)) позволяют автоматизировать процесс создания узлов ИТП и ЦТП.
• В базе технической документации представлены подробные каталоги, BIM (ТИМ)-модели, чертежи и руководства по монтажу, что ускоряет разработку проектной документации.

Выбрать и купить распределительный коллектор можно в каталоге на нашем сайте.
