Баланс. клапан USV-I DN32 Int thread 003Z0134
Аналог 003Z0134
Подбор рекомендованного аналога
Заполните форму, и мы обязательно с Вами свяжемся
Основное
Предприятие обеспечивает полный производственный цикл, включая производство пластин, плит, элементов рам и других комплектующих. Локализация достигает 95%, мощность предприятия составляет более 20 тыс. изделий в год.
- Номинальный диаметр (DN), мм
- 32
- Номинальное давление (PN), бар
- 16
- Корпус
- Латунь
- Температура рабочей среды, °С
- 120
- Резьба штуцеров для присоединения к трубопроводу, дюймы
- Rp 1 ¼
- Тип присоединения к трубопроводу
- Внутренняя резьба ISO 7/1
- Герметичность затвора (объем протечки / класс герметичности)
- Нет видимой протечки в соответствии с ISO 5208
Документы
Паспорт
Паспорт
Руководство
Руководство
Сертификат
Сертификат
2D Чертеж
2D Чертеж
3D Модель
3D Модель
Письмо о замене
Письмо о замене
BIM модель
BIM модель
Каталог
Каталог
Техническое описание
Техническое описание
Товары серии
Сортировать по:
|
Название и
артикул
|
Номинальный диаметр (DN), мм | Номинальное давление (PN), бар | Температура рабочей среды, °С | Резьба штуцеров для присоединения к трубопроводу, дюймы | Максимально допустимый перепад давлений, бар | Пропускная способность Kvs, м³/ч | ||
|---|---|---|---|---|---|---|---|---|
|

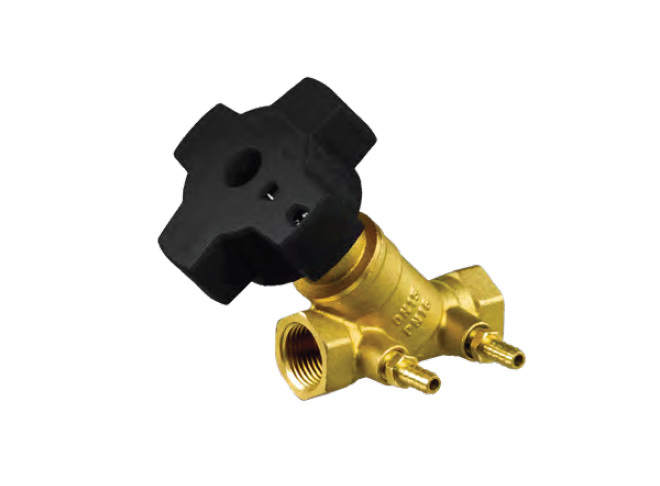

MNT-R клапан DN 15 |
15 | 16 | 120 | Rp ½ | 1,5 | 5,13 | ||
|
|
||||||||
|
MNT-R клапан DN 20 |
20 | 16 | 120 | Rp ¾ | 1,5 | 5,96 | ||
|
|
||||||||
|
MNT-R клапан DN 25 |
25 | 16 | 120 | Rp 1 | 1,5 | 9,17 | ||
|
|
||||||||
|
MNT-R клапан DN 32 |
32 | 16 | 120 | Rp 1 ¼ | 1,5 | 9,51 | ||
|
|
||||||||
|
MNT-R клапан DN 40 |
40 | 16 | 120 | Rp 1 ½ | 1,5 | 13,00 | ||
|
|
||||||||
|
MNT-R клапан DN 50 |
50 | 16 | 120 | Rp 2 | 1,5 | 14,4 | ||
|
|
||||||||
