Комплект TR-N/TR 9001 Ultra (Ультра) для двухтрубной системы отопления Ридан

Подробная информация

Назначение изделия

В состав комплекта терморегулятора входят: термостатический элемент TR 9001 Ultra и радиаторный клапан с преднастройкой для двухтрубных систем отопления TR-N. Подключение отопительного прибора с использованием данного комплекта позволяет произвести не только увязку отопительных приборов внутри стояка или квартиры (благодаря плавной преднастройке клапана TR-N), но также осуществлять автоматическое поддержание комфортной температуры воздуха в помещении при помощи термоэлемента TR 9001 Ultra.

Комплект подходит для применения в зданиях жилого, административного, общественного и производственного назначения.

Описание и работа

Комплект состоит из двух частей: элемент термостатический TR 9001 Ultra и клапан TR-N.

Клапан терморегулирующий серии TR-N является нормально открытым и закрывается под воздействием термоэлемента, либо привода. В отсутствие внешнего воздействия клапан открывается благодаря встроенной пружине.

Область применения

Термостатические элементы серии TR 9001 Ultra предназначены для автоматического регулирования температуры в системах водяного отопления жилых, административных, коммерческих и промышленных зданий.

Клапаны терморегулирующие серии TR-N предназначены для применения в двухтрубных системах водяного отопления с целью поддержания заданного уровня температуры воздуха в помещении. Не предназначены для контакта с питьевой водой в системах хозяйственно-питьевого водоснабжения.

Совместимость

Комплект имеет в своем составе термоэлемент TR 9001 Ultra, полностью совместимый с клапанами TR-N. Сам комплект предназначен для применения с отопительными приборами с боковым подключением без встроенного термостатического клапана.

Ключевые преимущества

• Энергоэффективность и экономия — снижает затраты на отопление до 20% за счет точного поддержания комфортной температуры и отсутствия перетопа.
• Расширенная совместимость — эффективная работа с водяными системами отопления и системами с гликолевыми теплоносителями до 30% концентрации.
• Долговечность и надежность — высококачественные материалы, из которых производится оборудование, обеспечивают его стабильную работу в течение всего срока эксплуатации.

Дополнительные преимущества для специалистов

• Доступность запасных частей и комплектующих
• Экспертная техническая поддержка от производителя
• Высокая надежность благодаря качественному входному и выходному контролю.

Надежность и долговечность

Термоэлементы серии TR 9001 Ultra совместно с клапанами Ридан TR-N протестированы в соответствии с ГОСТ 30815-2019.

Эффективность и экономия

Применение терморегулирующих клапанов серии TR-N совместно с термоэлементами серии TR 9001 Ultra позволяет поддерживать комфортную среду в помещениях различного назначения.

Использование по назначению

Несоблюдение параметров теплоносителя, указанных в технических характеристиках, может привести к выходу изделия из строя или нарушению требований безопасности.

Для защиты клапанов TR-N от засорения рекомендуется устанавливать на входе теплоносителя в систему отопления сетчатый фильтр с размером ячейки сетки не более 0,5 мм.

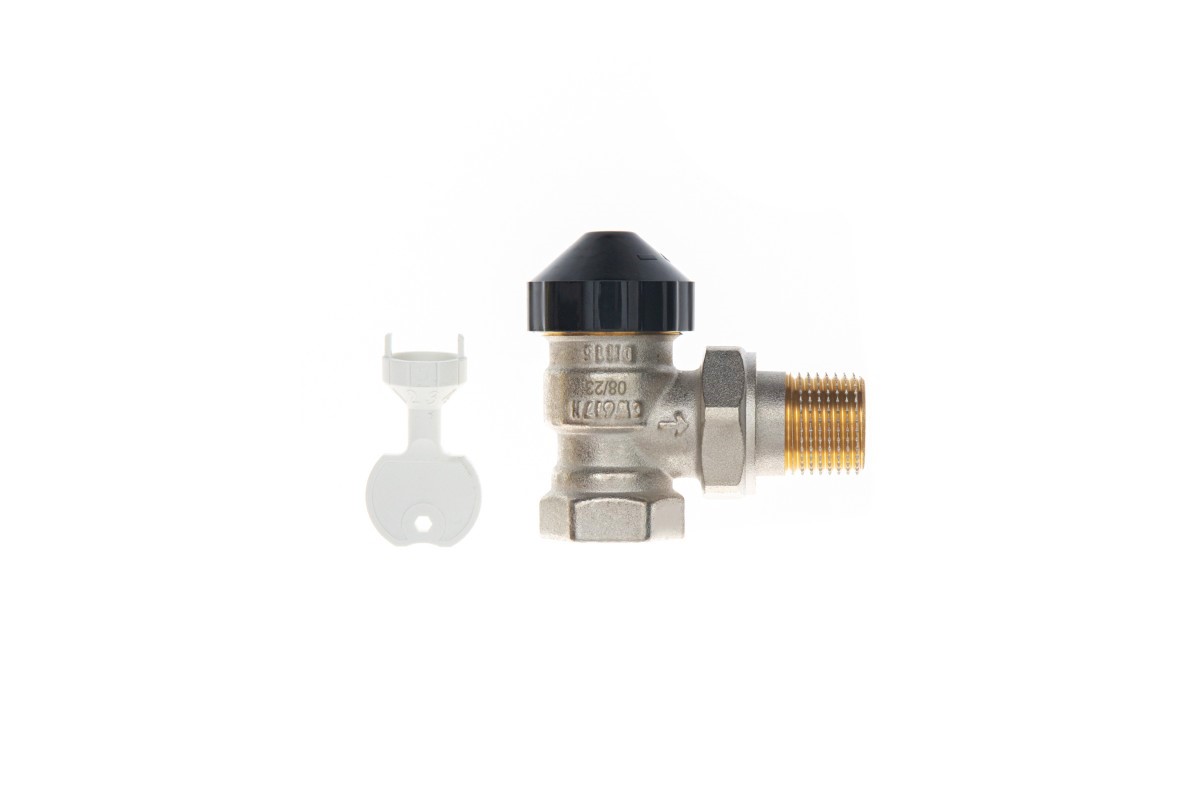

Корпус клапана TR-N и составляющие элементы не должны иметь видимых повреждений, замятий металла, заусенцев, зазубрин и пр. Для идентификации клапанов TR-N их защитные колпачки окрашены в черный цвет. До монтажа клапана необходимо убедиться, что защитный колпачок находится на своем месте.

Клапан TR-N должен быть установлен таким образом, чтобы направление движения теплоносителя, проходящего через клапан, совпадало со стрелкой на клапане. При использовании термоэлемента TR 9001 Ultra со встроенным датчиком клапан TR-N должен быть установлен таким образом, чтобы шток клапана находился в горизонтальной плоскости.

Без установленного термоэлемента или привода невозможно осуществлять автоматическую регулировку расхода, проходящего через радиатор. Защитный колпачок не должен использоваться для перекрытия или регулирования.

Гарантийные обязательства

Изготовитель/продавец гарантирует соответствие клапанов терморегулирующих серии TR-N, а также термоэлементов серии TR 9001 Ultra техническим требованиям при соблюдении потребителем условий транспортирования, хранения и эксплуатации.

Гарантийный срок эксплуатации и хранения составляет 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.

Срок службы изделий при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ — 15 лет с даты продажи, указанной в транспортных документах.

Приемка и испытания

Продукция изготовлена, испытана и принята в соответствии с действующей технической документацией фирмы-изготовителя.
