Стальные шаровые краны JiP Premium со стандартным проходом Данфосс (Danfoss)
Архивная серия
Товары серии сняты с продажиКупить аналог>>
Краны шаровые типа JiP – двухпозиционная запорная арматура, предназначенная для использования в отопительных и промышленных установках для жидких сред.
Класс герметичности – А по ГОСТ 9544.
Краны шаровые стальные типа JiP в основном предназначены для воды и водогликолевых смесей наружных и внутренних тепловых сетей при температуре теплоносителя от -40 до +180 °С, в том числе для воды в контурах тепловых сетей в соответствии с требованиями к качеству сетевой воды по «Правила технической эксплуатации электрических станций
и сетей Российской Федерации» (ПТЭ) пункт 4.8.40.
Полностью сварной стальной корпус кранов шаровых типа JiP отвечает современным требованиям, предъявляемым к арматуре, применяемой в системах теплоснабжения, и обеспечивает высокую степень безопасности. Краны шаровые JiP Premium снабжены уникальным уплотнением штока, которое не содержит резины, которая со временем теряет свои свойства под воздействием высоких температур и давлений. Уплотнение штока кранов шаровых JiP Premium состоит из четырех слоев тефлона и графита и гарантирует полную герметичность и неограниченный срок службы данного узла крана в условиях высоких и изменяющихся температур. Самообжимная конструкция уплотнения шара, представляющая собой специальные линзовые пружины с двумя кольцами из фторопласта, армированного углеволокном, обеспечивает необходимую герметичность закрытия крана и оптимальный крутящий момент, требуемый для поворота шара.
В базовом исполнении краны шаровые типа JiP имеют стандартный проход, но обладают повышенной пропускной способностью по сравнению с аналогами благодаря своим конструктивным особенностям (плавный вход и выход, цилиндрическая вставка в шаре и др.).
Принцип действия крана основан на перекрытии рабочего потока за счет вращении запорного элемента (шара) на 90° вокруг оси, перпендикулярной направлению течения.
Основные параметры:
- Цельносварной стальной корпус из углеродистой стали
- Температура рабочей среды: от -40 до +180 °С
- Номинальное рабочее давление: PN 16, 25 и 40 бар
- Класс герметичности: А по ГОСТ 9544
- Стандартный проход с повышенной пропускной способностью
- Рабочая среда: вода и водогликолевые смеси

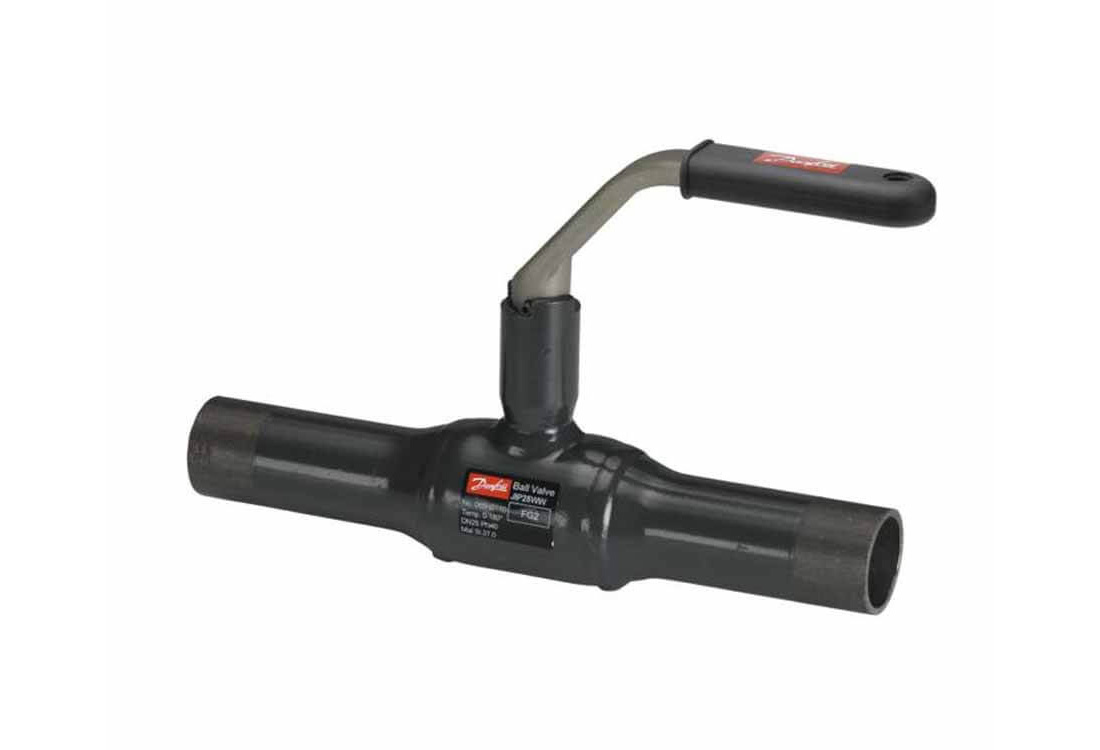

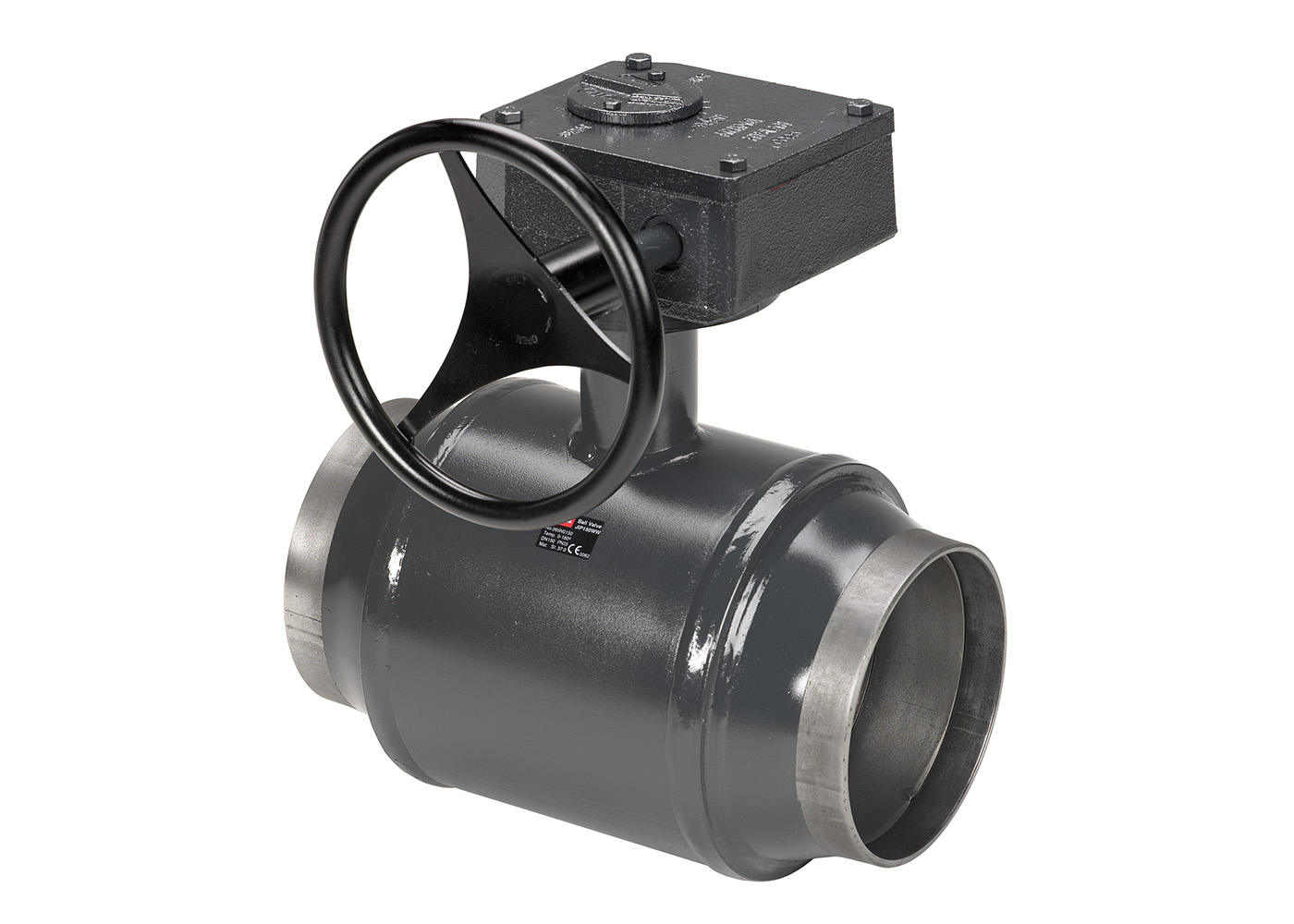

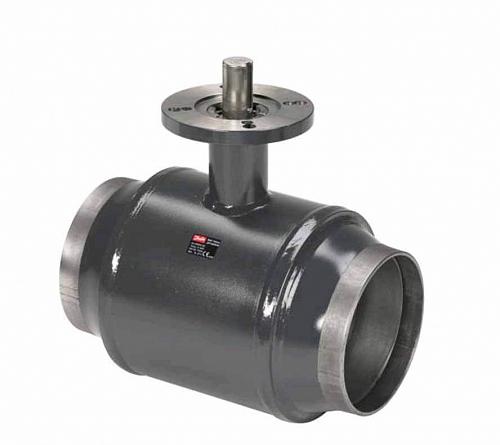

- Тип управления: рукоятка, червячный редуктор или электропривод

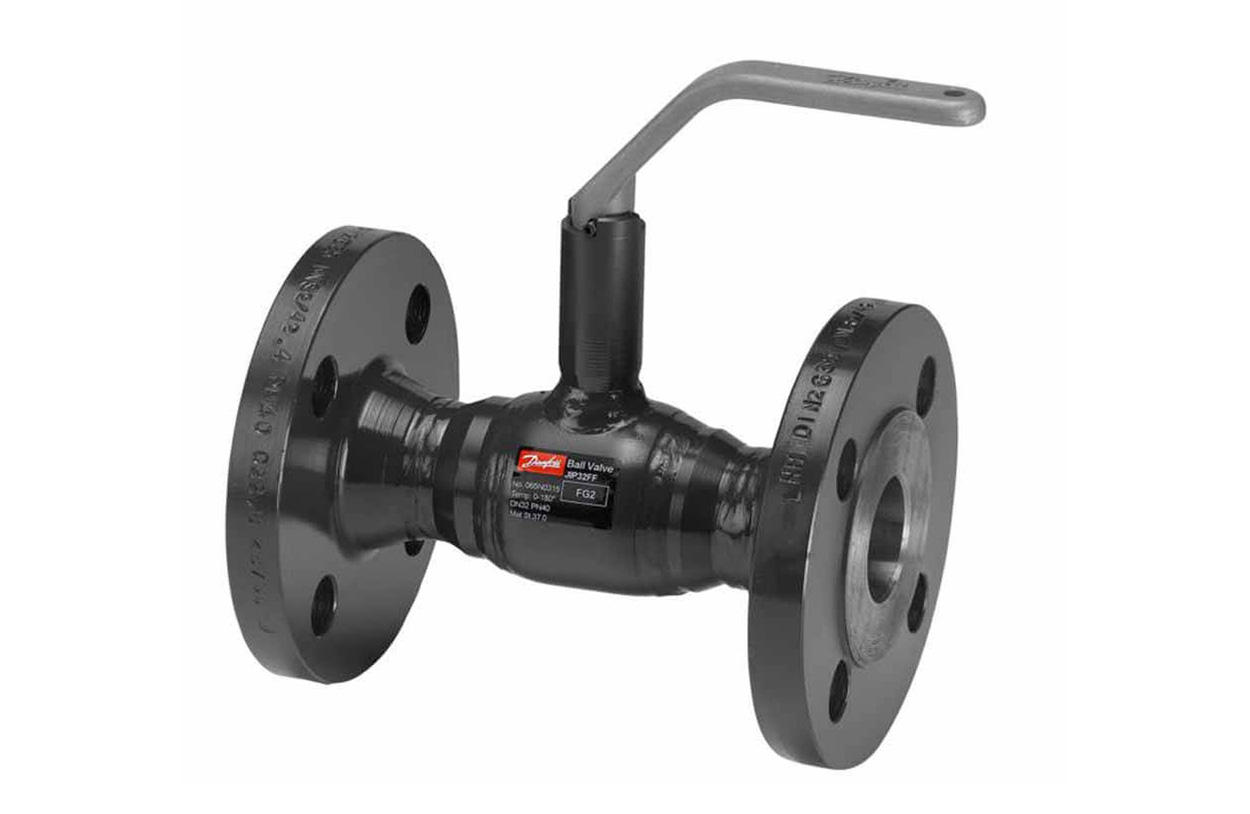

- Присоединение: патрубки под приварку, фланцы в соответствии с ГОСТ
Товары серии
|
Название и
артикул
|
Номинальный диаметр (DN), мм | Номинальное давление (PN), бар | Температура рабочей среды, °С | Допустимая концентрация гликоля | Присоединение к трубопроводу | Пропускная способность Kvs, м³/ч | Управление | ||
|---|---|---|---|---|---|---|---|---|---|
|
Danfoss 065N0115G — Кран шаровой JIP Premium WW, под приварку, DN 32, PN 40, T макс 180 ℃, рычаг, корпус — сталь P235GH |
32 | 40 | до 180 | 0,5 | под приварку по ГОСТ | 52 | рычаг, сталь | ||
|
Danfoss 065N0120G — Кран шаровой JIP Premium WW, под приварку, DN 40, PN 40, T макс 180 ℃, рычаг, корпус — сталь P235GH |
40 | 40 | до 180 | 0,5 | под приварку по ГОСТ | 96 | рычаг, сталь | ||
|
Danfoss 065N0125G — Кран шаровой JIP Premium WW, под приварку, DN 50, PN 40, T макс 180 ℃, рычаг, корпус — сталь P235GH |
50 | 40 | до 180 | 0,5 | под приварку по ГОСТ | 184 | рычаг, сталь | ||
|
Danfoss 065N0137 — Кран шаровой JIP Premium WW, под приварку, DN 80, PN 25, T макс 180 ℃, рычаг, корпус — сталь P235GH |
80 | 25 | до 180 | 0,5 | патрубки под приварку | 470 | Фланец под привод | ||
|
Danfoss 065N0151G — Кран шаровой JIP Premium WW, под приварку, DN 150, PN 25, T макс 180 ℃, ручной редукторный привод, корпус — сталь P235GH |
150 | 25 | до 180 | 0,5 | под приварку ГОСТ | 1900 | Ручной редукторный привод | ||
|
Danfoss 065N0161G — Кран шаровой JIP Premium WW, под приварку, DN 250, PN 25, T макс 180 ℃, ручной редукторный привод, корпус — сталь P235GH |
250 | 25 | до 180 | 0,5 | под приварку ГОСТ | 5100 | Ручной редукторный привод | ||
|
Danfoss 065N0176G — Кран шаровой JIP Premium WW, под приварку, DN 400, PN 25, T макс 180 ℃, ручной редукторный привод, корпус — сталь P235GH |
400 | 25 | до 180 | 0,5 | под приварку ГОСТ | 10400 | Ручной редукторный привод | ||
|
Danfoss 065N0256GG — Кран шаровой JIP Premium FF, фланцевый, DN 200, PN 16, T макс 180 ℃, ручной редукторный привод, корпус — сталь P235GH |
200 | 16 | от -20 до 180 °C | 50% | Фланцевое | 2300 | Ручной редукторный привод | ||
|
Danfoss 065N0266G — Кран шаровой JIP Premium FF, фланцевый, DN 300, PN 16, T макс 180 ℃, ручной редукторный привод, корпус — сталь P235GH |
300 | 16 | до 180 | 0,5 | фланцы ГОСТ | 9100 | Ручной редукторный привод | ||
|
Danfoss 065N0300G — Кран шаровой JIP Premium FF, фланцевый, DN 15, PN 40, T макс 180 ℃, с рукояткой, корпус — сталь P235GH |
15 | 40 | до 180 | 0,5 | фланцы по ГОСТ | 11 | рычаг, сталь | ||
|
Danfoss 065N0305G — Кран шаровой JIP Premium FF, фланцевый, DN 20, PN 40, T макс 180 ℃, с рукояткой, корпус — сталь P235GH |
20 | 40 | до 180 | 0,5 | фланцы по ГОСТ | 15 | рычаг, сталь | ||
|
Danfoss 065N0315G — Кран шаровой JIP Premium FF, фланцевый, DN 32, PN 40, T макс 180 ℃, рычаг, корпус — сталь P235GH |
32 | 40 | до 180 | 0,5 | фланцы по ГОСТ | 52 | рычаг, сталь | ||
|
Danfoss 065N0320G — Кран шаровой JIP Premium FF, фланцевый, DN 40, PN 40, T макс 180 ℃, рычаг, корпус — сталь P235GH |
40 | 40 | до 180 | 0,5 | фланцы по ГОСТ | 96 | рычаг, сталь | ||
|
Danfoss 065N0325G — Кран шаровой JIP Premium FF, фланцевый, DN 50, PN 40, T макс 180 ℃, рычаг, корпус — сталь P235GH |
50 | 40 | до 180 | 0,5 | фланцы по ГОСТ | 184 | рычаг, сталь | ||
|
Danfoss 065N0755G — Кран шаровой JIP Premium WW, под приварку, DN 200, PN 25, T макс 180 ℃, рычаг, корпус — сталь P235GH |
200 | 25 | до 180 | 0,5 | под приварку по ГОСТ | 2300 | рычаг, сталь | ||
|
Danfoss 065N0855G — Кран шаровой JIP Premium FF, фланцевый, DN 200, PN 16, T макс 180 ℃, рычаг, корпус — сталь P235GH |
200 | 16 | до 180 | 0,5 | фланцы по ГОСТ | 2300 | рычаг, сталь | ||
|
Danfoss 065N4280G — Кран шаровой JIP Premium WW, под приварку, DN 65, PN 25, T макс 180 ℃, рычаг, корпус — сталь P235GH |
65 | 25 | до 180 | 0,5 | под приварку по ГОСТ | 200 | рычаг, сталь | ||
|
Danfoss 065N4281G — Кран шаровой JIP Premium FF, фланцевый, DN 65, PN 25, T макс 180 ℃, рычаг, корпус — сталь P235GH |
65 | 25 | до 180 | 0,5 | фланцы по ГОСТ | 200 | рычаг, сталь | ||
|
Danfoss 065N0251GG — Кран шаровой JIP Premium FF, фланцевый, DN 150, PN 16, T макс 180 ℃, ручной редукторный привод, корпус — сталь P235GH |
150 | 16 | от -20 до 180 °C | 50% | Фланцевое | 1900 | Ручной редукторный привод | ||
|
Danfoss 065N0351GG — Кран шаровой JIP Premium FF, фланцевый, DN 150, PN 25, T макс 180 ℃, ручной редукторный привод, корпус — сталь P235GH |
— | — | — | — | — | — | — | ||
|
Danfoss 065N0361GG — Кран шаровой JIP Premium FF, фланцевый, DN 250, PN 25, T макс 180 ℃, ручной редукторный привод, корпус — сталь P235GH |
250 | 25 | от -20 до 180 °C | 50% | Фланцевое | 5100 | Ручной редукторный привод | ||
|
Danfoss 065N0276G — Кран шаровой JIP Premium FF, фланцевый, DN 400, PN 16, T макс 180 ℃, ручной редукторный привод, корпус — сталь P235GH |
400 | 16 | до 180 | 0,5 | фланцы ГОСТ | 10400 | Ручной редукторный привод | ||
|
Danfoss 065N0100G — Кран шаровой под приварку JIP WW, DN 15, PN 40, T макс 180 ℃, рычаг, корпус — сталь P235GH |
15 | 40 | до 180 | 0,5 | под приварку по ГОСТ | 11 | рычаг, сталь | ||
|
Danfoss 065N0105G — Кран шаровой JIP Premium WW, под приварку, DN 20, PN 40, T макс 180 ℃, рычаг, корпус — сталь P235GH |
20 | 40 | до 180 | 0,5 | под приварку по ГОСТ | 15 | рычаг, сталь | ||
|
Danfoss 065N0261G — Кран шаровой JIP Premium FF, фланцевый, DN 250, PN 16, T макс 180 ℃, ручной редукторный привод, корпус — сталь P235GH |
250 | 16 | до 180 | 0,5 | фланцы ГОСТ | 5100 | Ручной редукторный привод | ||
|
Danfoss 065N0371G — Кран шаровой JIP Premium FF, фланцевый, DN 350, PN 25, T макс 180 ℃, ручной редукторный привод, корпус — сталь P235GH |
350 | 25 | до 180 | 0,5 | фланцы ГОСТ | 7000 | Ручной редукторный привод | ||
|
Danfoss 065N4285G — Кран шаровой JIP Premium WW, под приварку, DN 80, PN 25, T макс 180 ℃, рычаг, корпус — сталь P235GH |
80 | 25 | до 180 | 0,5 | под приварку по ГОСТ | 470 | рычаг, сталь | ||
|
Danfoss 065N0110G — Кран шаровой JIP Premium WW, под приварку, DN 25, PN 40, T макс 180 ℃, рычаг, корпус — сталь P235GH |
25 | 40 | до 180 | 0,5 | под приварку по ГОСТ | 34 | рычаг, сталь | ||
|
Danfoss 065N0156G — Кран шаровой JIP Premium WW, под приварку, DN 200, PN 25, T макс 180 ℃, ручной редукторный привод, корпус — сталь P235GH |
200 | 25 | до 180 | 0,5 | под приварку ГОСТ | 2300 | Ручной редукторный привод | ||
|
Danfoss 065N0955G — Кран шаровой JIP Premium FF, фланцевый, DN 200, PN 25, T макс 180 ℃, рычаг, корпус — сталь P235GH |
200 | 25 | до 180 | 0,5 | фланцы по ГОСТ | 2300 | рычаг, сталь | ||
|
Danfoss 065N0356G — Кран шаровой JIP Premium FF, фланцевый, DN 200, PN 25, T макс 180 ℃, ручной редукторный привод, корпус — сталь P235GH |
200 | 25 | до 180 | 0,5 | фланцы ГОСТ | 2300 | Ручной редукторный привод | ||
|
Danfoss 065N0366G — Кран шаровой JIP Premium FF, фланцевый, DN 300, PN 25, T макс 180 ℃, ручной редукторный привод, корпус — сталь P235GH |
300 | 25 | до 180 | 0,5 | фланцы ГОСТ | 9100 | Ручной редукторный привод | ||
|
Danfoss 065N0181G — Кран шаровой JIP Premium WW, под приварку, DN 500, PN 25, T макс 180 ℃, ручной редукторный привод, корпус — сталь P235GH |
500 | 25 | до 180 | 0,5 | под приварку ГОСТ | 23700 | Ручной редукторный привод | ||
|
Danfoss 065N0186G — Кран шаровой JIP Premium WW, под приварку, DN 600, PN 25, T макс 180 ℃, ручной редукторный привод, корпус — сталь P235GH |
600 | 25 | до 180 | 0,5 | под приварку ГОСТ | 14300 | Ручной редукторный привод | ||
|
Danfoss 065N0166G — Кран шаровой JIP Premium WW, под приварку, DN 300, PN 25, T макс 180 ℃, ручной редукторный привод, корпус — сталь P235GH |
300 | 25 | до 180 | 0,5 | под приварку ГОСТ | 9100 | Ручной редукторный привод | ||
|
Danfoss 065N0171G — Кран шаровой JIP Premium WW, под приварку, DN 350, PN 25, T макс 180 ℃, ручной редукторный привод, корпус — сталь P235GH |
350 | 25 | до 180 | 0,5 | под приварку ГОСТ | 7000 | Ручной редукторный привод | ||
|
Danfoss 065N0376G — Кран шаровой JIP Premium FF, фланцевый, DN 400, PN 25, T макс 180 ℃, ручной редукторный привод, корпус — сталь P235GH |
400 | 25 | до 180 | 0,5 | фланцы ГОСТ | 10400 | Ручной редукторный привод | ||
|
Danfoss 065N0381G — Кран шаровой JIP Premium FF, фланцевый, DN 500, PN 25, T макс 180 ℃, ручной редукторный привод, корпус — сталь P235GH |
500 | 25 | до 180 | 0,5 | фланцы ГОСТ | 23700 | Ручной редукторный привод | ||
|
Danfoss 065N0310G — Кран шаровой JIP Premium FF, фланцевый, DN 25, PN 40, T макс 180 ℃, рычаг, корпус — сталь P235GH |
25 | 40 | до 180 | 0,5 | фланцы по ГОСТ | 34 | рычаг, сталь | ||
|
Danfoss 065N0271G — Кран шаровой JIP Premium FF, фланцевый, DN 350, PN 16, T макс 180 ℃, ручной редукторный привод, корпус — сталь P235GH |
350 | 16 | до 180 | 0,5 | фланцы ГОСТ | 7000 | Ручной редукторный привод | ||
|
Danfoss 065N0281G — Кран шаровой JIP Premium FF, фланцевый, DN 500, PN 16, T макс 180 ℃, ручной редукторный привод, корпус — сталь P235GH |
500 | 16 | до 180 | 0,5 | фланцы ГОСТ | 23700 | Ручной редукторный привод | ||
|
Danfoss 065N0132 — Кран шаровой JIP Premium WW, под приварку, DN 65, PN 25, T макс 180 ℃, фланец под привод, корпус — сталь P235GH |
65 | 25 | до 180 | 0,5 | патрубки под приварку | 200 | Фланец под привод | ||
|
Danfoss 065N0142 — Кран шаровой JIP Premium WW, под приварку, DN 100, PN 25, T макс 180 ℃, фланец под привод, корпус — сталь P235GH |
100 | 25 | до 180 | 0,5 | патрубки под приварку | 640 | Фланец под привод | ||
