Полусварные теплообменники

Повышение эффективности и безопасности холодильных установок, а также сокращение объёма заправки хладагента — ключевые задачи современной холодильной промышленности. Для их решения компания «Ридан» разработала линейку полусварных теплообменников для аммиачных систем, которые применяются в качестве:

  • затопленных испарителей
  • конденсаторов
  • предконденсаторов (рекуператоров)
  • маслоохладителей

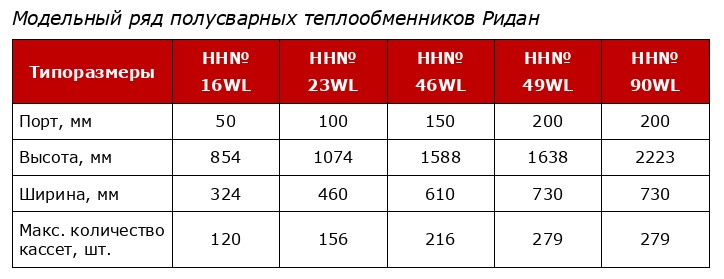

Модельный ряд включает пять типоразмеров с максимальным рабочим давлением до 25 бар изб. Пластины изготавливаются из нержавеющей стали AISI 304 или AISI 316 толщиной от 0,6 до 0,7 мм. Материалы уплотнений подбираются в зависимости от состава рабочего вещества, температур и давления эксплуатации, а также используемого смазочного масла.

Полусварные теплообменники применяются в технических процессах с агрессивными средами (например, аммиаком, R717), обеспечивая повышенную герметичность и безопасность за счет перемещения агрессивной среды внутри сварных модулей (кассет).

Конструктивно полусварной теплообменник состоит из теплообменного пакета и рамы. Теплообменный пакет включает набор кассет (сварные модули из двух пластин), кольцевых и диагональных уплотнений, расположенных между неподвижной и подвижной плитами.

При сборке кассет в теплообменном пакете формируются два контура:

  • сварной контур
    Рабочая среда движется внутри кассет. Порты кассет герметизируются специальными кольцевыми уплотнениями.
  • разборный контур
    Рабочая среда циркулирует в межкассетном пространстве. Герметичность обеспечивается диагональными уплотнениями.

Рама начинается с неподвижной плиты с технологическими отверстиями для подвода и отвода сред. Стандартно присоединения для хладагента расположены слева, для теплоносителя — справа.

Неподвижная плита соединена с подвижной (прижимной) плитой через верхнюю и нижнюю направляющие, а также заднюю опору. Возможны исполнения с присоединениями на стороне подвижной плиты.

Жёсткая механическая фиксация гайки на стяжной шпильке и суппорта гайки подвижной плиты обеспечивает стабильность при разборке/сборке теплообменного пакета пластин, исключая самопроворачивание.

Для типоразмеров от НН46 на подвижной плите установлен нейлоновый ролик для быстрого доступа к теплообменному пакету.

Все аппараты собираются и тестируются на заводе в г. Дзержинске и поставляются с полным комплектом документации. Команда «Ридан» оперативно предоставит техническую поддержку и поможет подобрать оптимальное решение для вашего применения. За подбором обращайтесь к ответственному менеджеру или или в отдел технической поддержки ts@ridan.ru.
