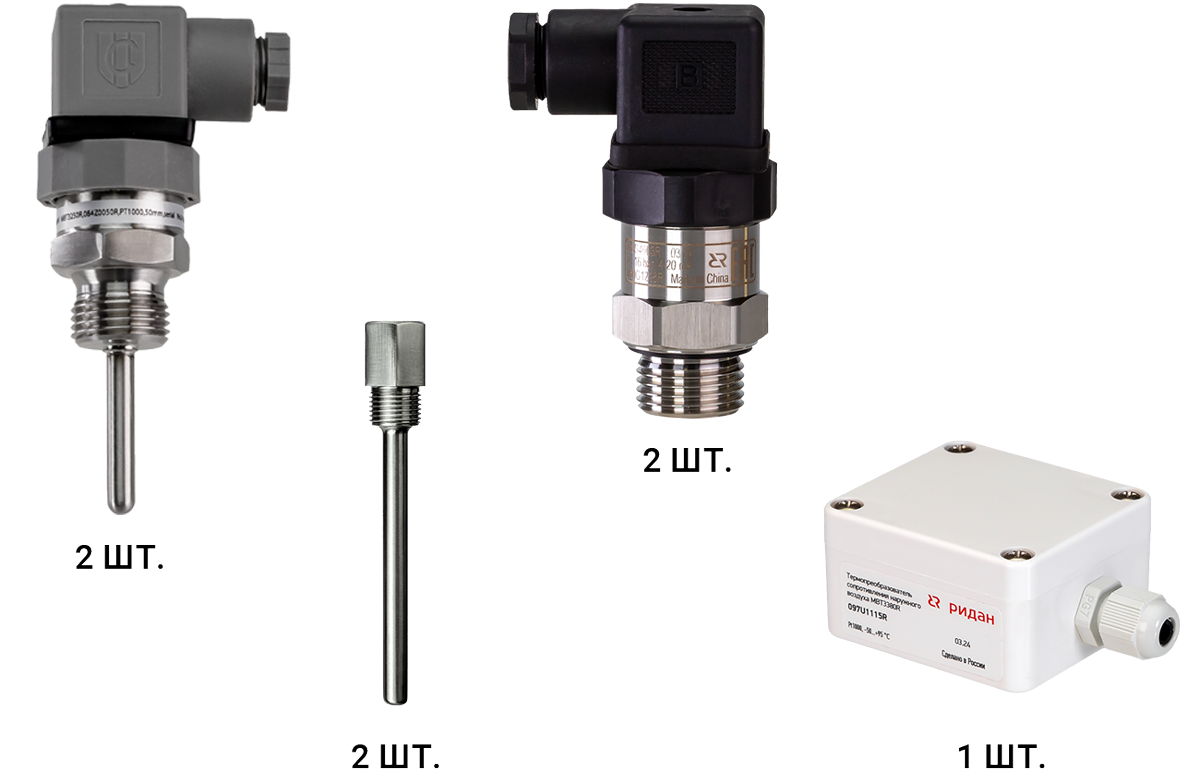

Документация Ридан 333U3002R — Комплект КИПиА для модуля отопления_2: MBT3250R, гильзы, MBS4003R, MBT3380R
₽ 20 313.60
Цена без НДС Заказная позиция
Еще 5
Подбор рекомендованного аналога
Заполните форму, и мы обязательно с Вами свяжемсяОсновное
Все характеристикиПредприятие обеспечивает полный производственный цикл, включая производство пластин, плит, элементов рам и других комплектующих. Локализация достигает 95%, мощность предприятия составляет более 20 тыс. изделий в год.
- Чувствительный элемент MBT3250R, MBT3380R
- Pt1000
- Длина погружной части MBT3250R, мм
- 100
- Длина погружной части гильзы, мм
- 100
- Диапазон измерения давления MBS4003R, бар
- 0 — 16
- Диапазон настройки уставки RT262R, бар
- -
- Длина импульсной трубки, м
- -
Документы
Все документыПаспорт
Паспорт
Руководство
Руководство
Сертификат
Сертификат
Письмо о замене
Письмо о замене
BIM (ТИМ) модель
BIM (ТИМ) модель
Каталог
Каталог
- Чувствительный элемент
- Pt1000
- Присоединение по давлению
- G ½
- Дополнительная погрешность на изменение температуры окружающего воздуха % ДИ
- ±0,15
- Тип электрического присоединения
- EN 175301-803-A
- Диапазон измерения чувствительного элемента
- от -50 до 95 °C
- Диапазон измерения чувствительного элемента
- -20..+160C
- Допустимый диапазон температур рабочей среды
- от -40 до 125°С
- Допустимый диапазон температур окружающей среды
- от -40 до 125°С
- Основная приведенная погрешность % ДИ
- ±1
- Максимальное давление допустимой перегрузки
- 3-кратный диапазон измерений
- Напряжение питания постоянного тока, В
- 8-28
- Диапазон температур окружающей среды, °С
- -40...+140
- Масса, кг, не более
- 0,25
- Класс защиты
- IP65
- Материал
- нержавеющая сталь AISI 304
- Чувствительный элемент MBT3250R, MBT3380R
- Pt1000
- Выходной сигнал
- 4-20 мА
- Присоединение
- G ½ A внутренняя – G ½ A наружная
- Длина погружной части MBT3250R, мм
- 100
- Класс допуска
- B: ±(0,3 +0,005|t|)
- Класс допуска
- B
- Корпус
- ABS пластик
- Диапазон измерения давления MBS4003R, бар
- 0 — 16

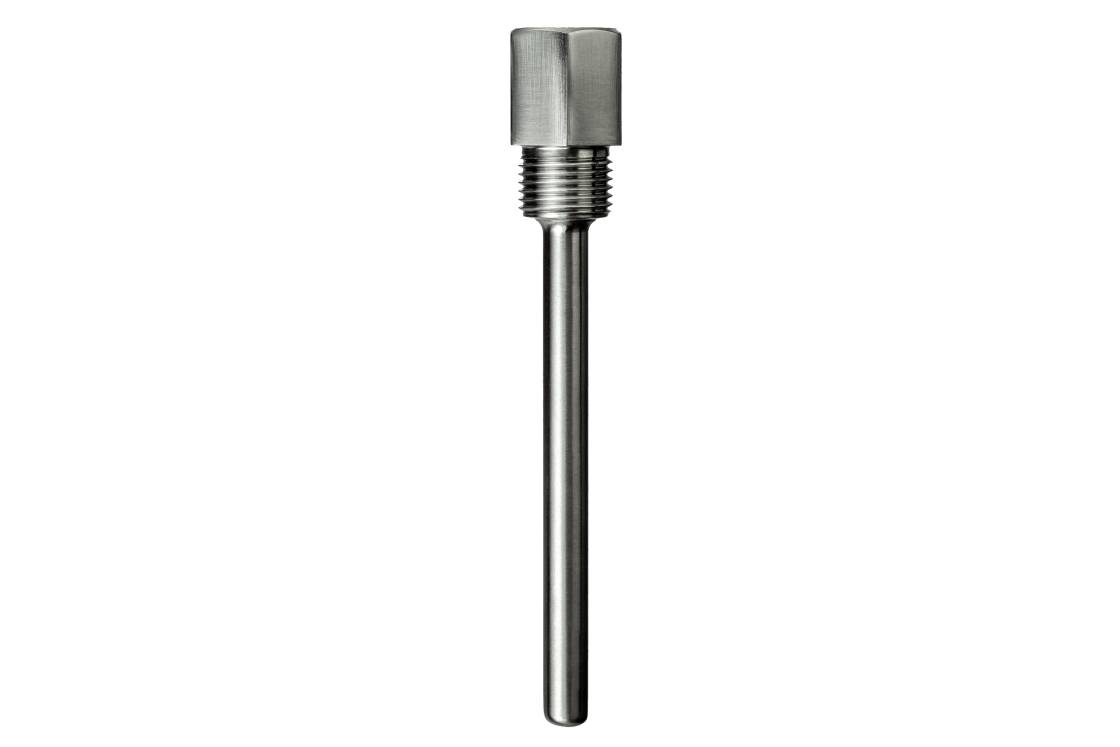

- Материал гильзы
- Нержавеющая сталь
- Диапазон настройки уставки RT262R, бар
- -
- Диаметр гильзы, мм
- 6
- Диапазон измерения давления, бар
- 0 – 16
- Длина погружной части гильзы, мм
- 100
- Технологическое присоединение
- G 1/2
- Электрическое присоединение
- DIN 43650
- Длина погружной части, мм
- 100
- Вес, кг
- 0,085
- Масса не более, кг
- 0,4
- Тип измеряемого давления
- относительное
- Схема подключения
- двухпроводная
- Схема подключения
- 2-x проводная
- Клеммы
- быстрозажимные, до 1,5 мм2
- Максимальное давление, бар
- 30
- Внешний диаметр, мм
- 10
- Технологическое присоединение MBT3250R
- G ½
- Выходной сигнал MBS4003R
- 4-20 мА
- Технологическое присоединение MBS4003R
- G ½
- Диапазон измерения температуры MBT3250R, °C
- -20..+160
- Технологическое присоединение реле
- -
- Длина импульсной трубки, м
- -
Паспорт
Паспорт
Руководство
Руководство
Сертификат
Сертификат
Письмо о замене
Письмо о замене
BIM (ТИМ) модель
BIM (ТИМ) модель
Каталог
Каталог
Товары серии
Сортировать по:
Название и артикул | Чувствительный элемент MBT3250R, MBT3380R | Длина погружной части MBT3250R, мм | Длина погружной части гильзы, мм | Диапазон измерения давления MBS4003R, бар | Диапазон настройки уставки RT262R, бар | Длина импульсной трубки, м | ||
|---|---|---|---|---|---|---|---|---|
Ридан 333U3001R — Комплект КИПиА для модуля отопления_1: MBT3250R, гильзы, MBS4003R, MBT3380R | Pt1000 | 100 | 100 | 0 — 10 | - | - | ||
₽ 20 313.60 Заказная позиция | ||||||||
Ридан 333U3002R — Комплект КИПиА для модуля отопления_2: MBT3250R, гильзы, MBS4003R, MBT3380R | Pt1000 | 100 | 100 | 0 — 16 | - | - | ||
₽ 20 313.60 Заказная позиция | ||||||||
Ридан 333U3003R — Комплект КИПиА для модуля отопления_3: MBT3250R, гильзы, RT262R, импульсные трубки, MBT3380R | Pt1000 | 100 | 100 | - | 0,5 — 3,5 | 1,5 | ||
₽ 19 424.65 Заказная позиция | ||||||||
