Особенности подбора теплообменников для 2-ступенчатой системы ГВС
Горячее водоснабжение — одна из ключевых инженерных систем любого здания, будь то жилой многоквартирный дом, административное здание, гостиница или производственный объект. В зависимости от параметров системы и требований в СП 510.1325800.2022 для увеличения эффективности часто применяются двухступенчатые системы ГВС.
Такая система позволяет более эффективно использовать тепловую энергию, особенно в условиях переменных температур теплоносителя в теплосети. Однако её успешная реализация во многом зависит от правильного подбора теплообменников. В этой статье рассмотрим, в чём особенности 2-ступенчатой схемы, какие требования предъявляются к теплообменникам и на какие параметры необходимо ориентироваться при их выборе.
Что представляет собой 2-ступенчатая система ГВС

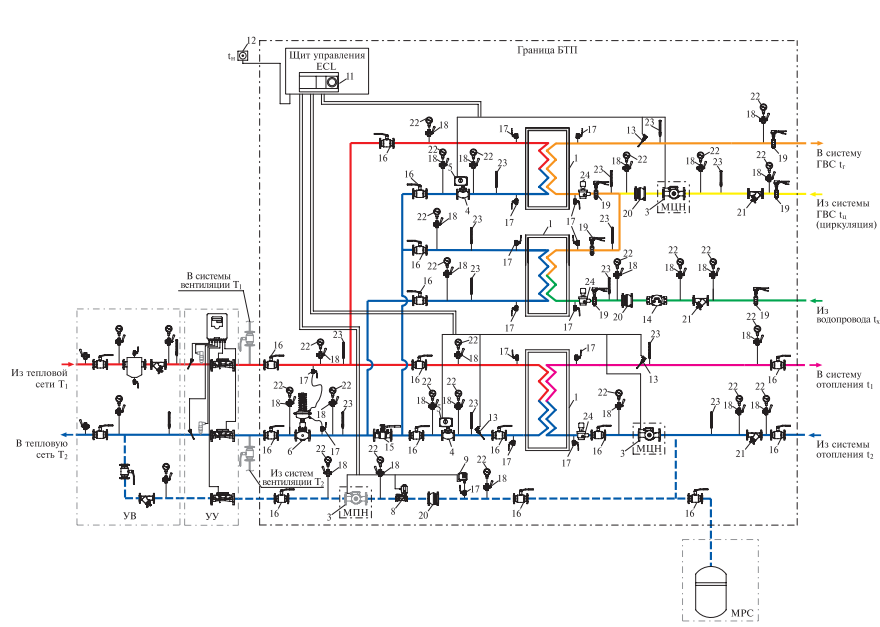

Принцип работы двухступенчатой схемы ГВС заключается в последовательном подогреве воды в двух теплообменниках. Первый теплообменник подключается к обратной линии теплосети, где температура теплоносителя обычно составляет 50–70 °C. С его помощью осуществляется предварительный подогрев холодной воды до температуры 30–45 °C. Далее подогретая вода поступает во второй теплообменник, где доводится до конечной температуры горячего водоснабжения (обычно 55–65 °C) за счёт теплоносителя из подающей линии теплосети, температура которого может достигать 110–150 °C в зависимости от графика.
Преимущество такой схемы заключается в том, что часть тепловой энергии извлекается из «отработанного» теплоносителя, тем самым уменьшая нагрузку на подающую линию и обеспечивая более экономичное потребление тепла. Кроме того, система обеспечивает более устойчивую работу в условиях межсезонья, когда температура в подающей линии может колебаться.
Роль теплообменников в системе и требования к ним

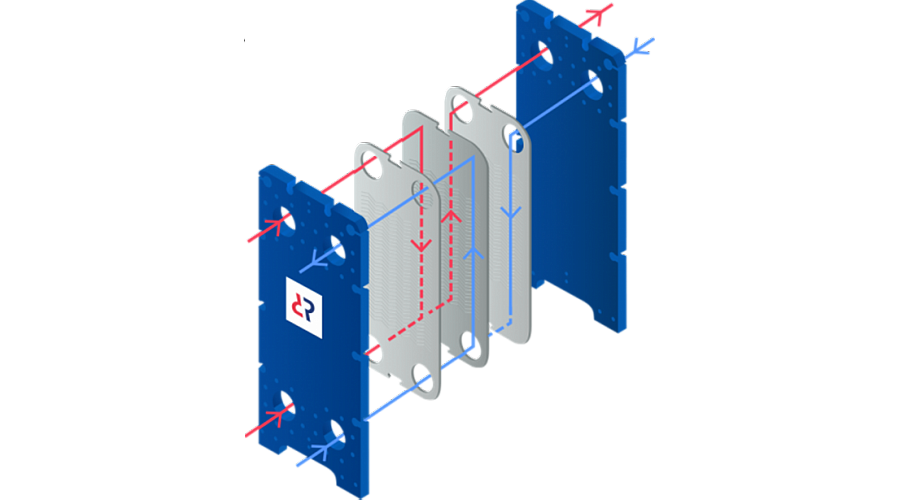

Теплообменник — это основной элемент системы, через который передаётся тепловая энергия от теплоносителя к водопроводной воде. В двухступенчатой системе он должен работать стабильно, надёжно и эффективно, обеспечивая расчётную температуру горячей воды на выходе при минимальных теплопотерях и приемлемом уровне гидравлического сопротивления.
К основным требованиям при подборе теплообменников для 2-ступенчатой системы можно отнести:
- соответствие тепловой мощности;
- устойчивость к коррозии и загрязнению;
- оптимальные гидравлические характеристики;
- возможность лёгкого обслуживания (в случае разборных моделей);
- совместимость с автоматизированными системами управления.
Распределение тепловой нагрузки между ступенями
Одним из ключевых моментов при проектировании системы является грамотное распределение тепловой нагрузки между двумя ступенями. Расчёт ведётся на основе температур теплоносителя в подающей и обратной линии и требуемой температуры воды на выходе. Как правило, первая ступень (обратка) покрывает 30–40% от общей тепловой нагрузки, а вторая ступень (прямая линия) — 60–70%. Однако это соотношение может варьироваться в зависимости от конкретных условий.
Задача инженера — максимально «выжать» тепло из обратной линии, не рискуя при этом недогревом воды. Однако при «выжимании» максимума главное — не переразмерить теплообменник, а найти баланс между эффективностью и ценой. Если теплообменник первой ступени перегружен, а температура в обратной линии нестабильна, это может привести к пониженной температуре воды в системе. Поэтому важно не только рассчитать тепловую мощность теплообменников, но и предусмотреть возможность корректировки режимов работы.
Температурные графики теплосети и их влияние
Температурный график теплосети — это пара значений, отражающих температуру подающей и обратной линии (например, 130/70 °C, 150/70 °C). Эти параметры напрямую влияют на выбор теплообменников. При высоком графике разность температур между теплоносителем и нагреваемой водой велика, что позволяет использовать теплообменники меньшей площади. При низкотемпературных графиках, напротив, потребуется большая площадь теплопередачи или теплообменники с увеличенным числом пластин.
Кроме того, необходимо учитывать сезонные колебания температур. В межсезонье и летом температура в подающей линии может значительно снижаться, а значит, необходимо либо предусмотреть резерв мощности, либо использовать автоматику для управления температурой воды на выходе.
Выбор типа теплообменника: исполнение на двух отдельных ПТО и в виде моноблока

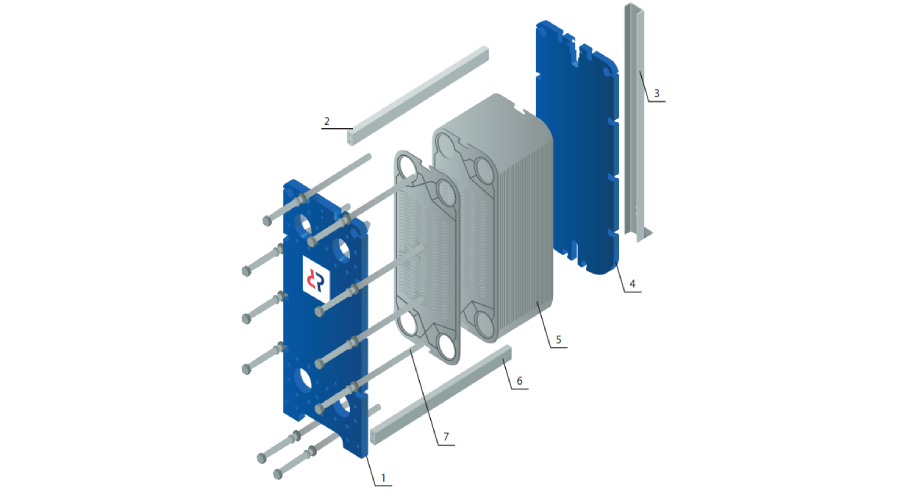

Двухступенчатую ГВС можно реализовать либо как два отдельных пластинчатых теплообменника, каждый со своей обвязкой и управлением, либо как компактный моноблок, где обе ступени собраны в одном корпусе. При выборе между этими вариантами важно оценивать не только начальную стоимость и габариты, но и эксплуатационные аспекты — удобство обслуживания, гибкость регулирования, требования к надёжности и резервированию.
С точки зрения гидравлики и регулирования, два отдельных ПТО дают больше свободы: их можно подбирать под разные тепловые режимы, выставлять независимые перепады давления и расходные характеристики, проще реализовать резервирование и поэтапную замену без остановки второй ступени. Это делает схему предпочтительной для объектов с высокими требованиями к бесперебойности подачи ГВС — больницы, крупные жилые комплексы, социальные объекты. Разнесённая компоновка позволяет также легче бороться с загрязнением и провести ревизию или замену одного теплообменника, сохраняя работу второй ступени, что снижает простой и связанные с ним риски. Минус такого подхода — большая занимаемая площадь, более сложная трубная разводка, больше фитингов и запорной арматуры, а значит выше затраты на монтаж и эксплуатационные расходы за счет теплопотерь в стыках.
Моноблок выигрывает в компактности и скорости монтажа: заводская внутренняя разводка минимизирует количество внешних соединений, уменьшая вероятность протечек и теплопотерь, а сам блок занимает значительно меньше места в ИТП. Для небольших машинных отделений, типовых многоквартирных домов и ситуаций, где критичны габариты и скорость ввода в эксплуатацию, моноблок — удобное решение. Однако у него есть ограничения: при выходе из строя одной ступени обычно требуется остановка всего блока или более сложный ремонт, иногда дорогостоящий; возможности независимой настройки каждой ступени ограничены конструкцией; в случае необходимости точной подстройки гидравлики или установки уникальных контрольно-регулирующих элементов проще поступить с раздельными ПТО.
С экономической точки зрения моноблок даёт выигрыш по капитальным затратам на монтаж и обвязку, а также по занимаемой площади, но эксплуатационные затраты и риск удорожания ремонта при серьёзной поломке могут нивелировать эту выгоду у ответственных объектов. Два отдельных теплообменника обычно требуют большего первоначального бюджета на материалы и установку, зато дают выигрыш по доступности запасных частей и простоте ремонта — что снижает операционные риски и потенциальные расходы на простой. Важным практическим нюансом в любом случае остаётся вопрос гидравлической балансировки и наличия байпасов, регуляторов перепада и датчиков температуры: без грамотной схемы управления ни моноблок, ни раздельная схема не обеспечат требуемой стабильности подачи горячей воды.
В проектной практике часто выбирают подход в зависимости от приоритетов: если критична компактность, минимальные монтажные работы и стандартные условия эксплуатации — моноблок; если важна ремонтопригодность, гибкость настройки, резервирование и минимизация простоев — предпочтительнее два отдельных ПТО.
Гидравлические характеристики и сопротивление
Немаловажную роль играет гидравлика. Избыточное сопротивление теплообменника приведёт к росту давления в системе и увеличению энергозатрат на циркуляционные насосы. Слишком низкое сопротивление — к снижению скорости потока и, как следствие, падению эффективности теплообмена. Баланс между теплопередачей и гидравликой особенно важен при построении 2-ступенчатых систем, где два теплообменника работают последовательно, и ошибки на одной ступени могут отразиться на всей схеме.
Запас мощности и работа в нестандартных режимах
Любая система ГВС должна быть способна справляться с пиковой нагрузкой, которая может возникнуть утром, вечером или при снижении температуры теплоносителя. Рекомендуется предусматривать запас мощности теплообменников в пределах 10–15% от расчётной нагрузки. Это позволит избежать ситуаций, когда в самый нужный момент температура воды на выходе окажется недостаточной. Особенно критично это для социально значимых объектов — школ, детских садов, медицинских учреждений.
Интеграция с автоматикой
Современные системы ГВС всё чаще проектируются с интеграцией автоматических систем управления. Теплообменники могут оснащаться датчиками температуры и давления, модулироваться по расходу, подключаться к системам диспетчеризации. Это позволяет более точно регулировать температуру воды, снижать теплопотери и оперативно реагировать на изменения в потреблении.
Автоматика может управлять, например, открытием/закрытием регулирующих клапанов, переключением между ступенями, регулировкой давления, а также вести архивирование параметров и диагностику неисправностей.
Заключение
Подбор теплообменников для двухступенчатой системы горячего водоснабжения — это сложная инженерная задача, требующая учёта множества факторов: от температурных режимов и качества воды до типа оборудования, гидравлических характеристик и требований к автоматике. Грамотно подобранные теплообменники обеспечивают надёжную, экономичную и устойчивую работу всей системы, соответствуют современным требованиям энергоэффективности и комфорта, а также позволяют значительно снизить эксплуатационные затраты.
С ростом интереса к энергоэффективным решениям двухступенчатые системы ГВС становятся всё более актуальными — как для новостроек, так и при модернизации существующих объектов. А значит, грамотный выбор теплообменного оборудования становится важной задачей, от которой зависит успех всего проекта.
