Комплект КИПиА для модуля ГВС
Для заказа доступны три варианта комплектов КИПиА для модуля ГВС.

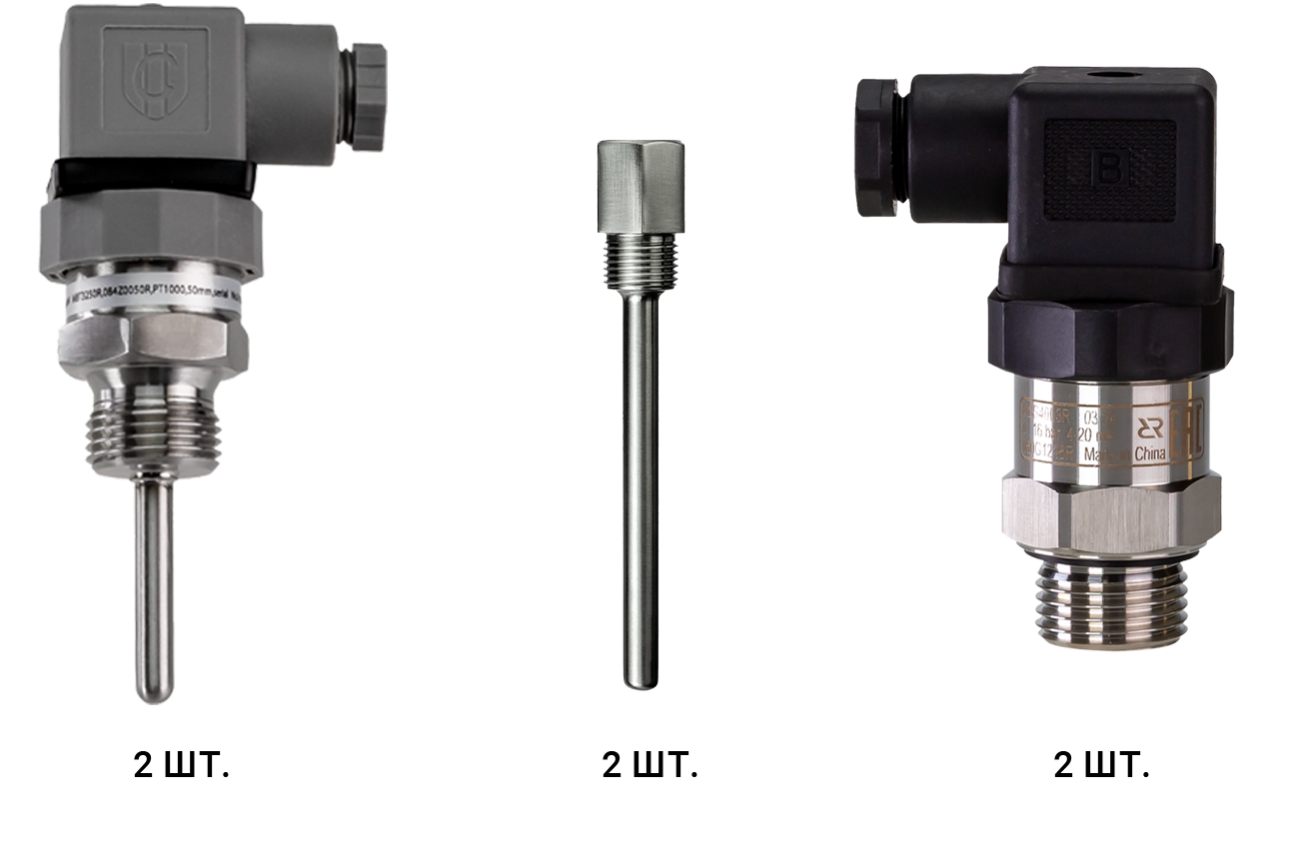

Комплект КИПиА для модуля ГВС_1:
- Термопреобразователи сопротивления MBT3250R, Pt1000, -20..+160°С, 100 мм, G 1/2 - 2 шт.
- Гильзы 100 мм, G 1/2 — 2 шт.
- Преобразователи давления MBS4003R, 0-10 бар, 4-20 мА, G ½ — 2 шт.
Комплект КИПиА для модуля ГВС_2:
- Термопреобразователи сопротивления MBT3250R, Pt1000, -20..+160°С, 100 мм, G 1/2 - 2 шт.
- Гильзы 100 мм, G 1/2 — 2 шт.
- Преобразователи давления MBS4003R, 0-16 бар, 4-20 мА, G ½ — 2 шт.

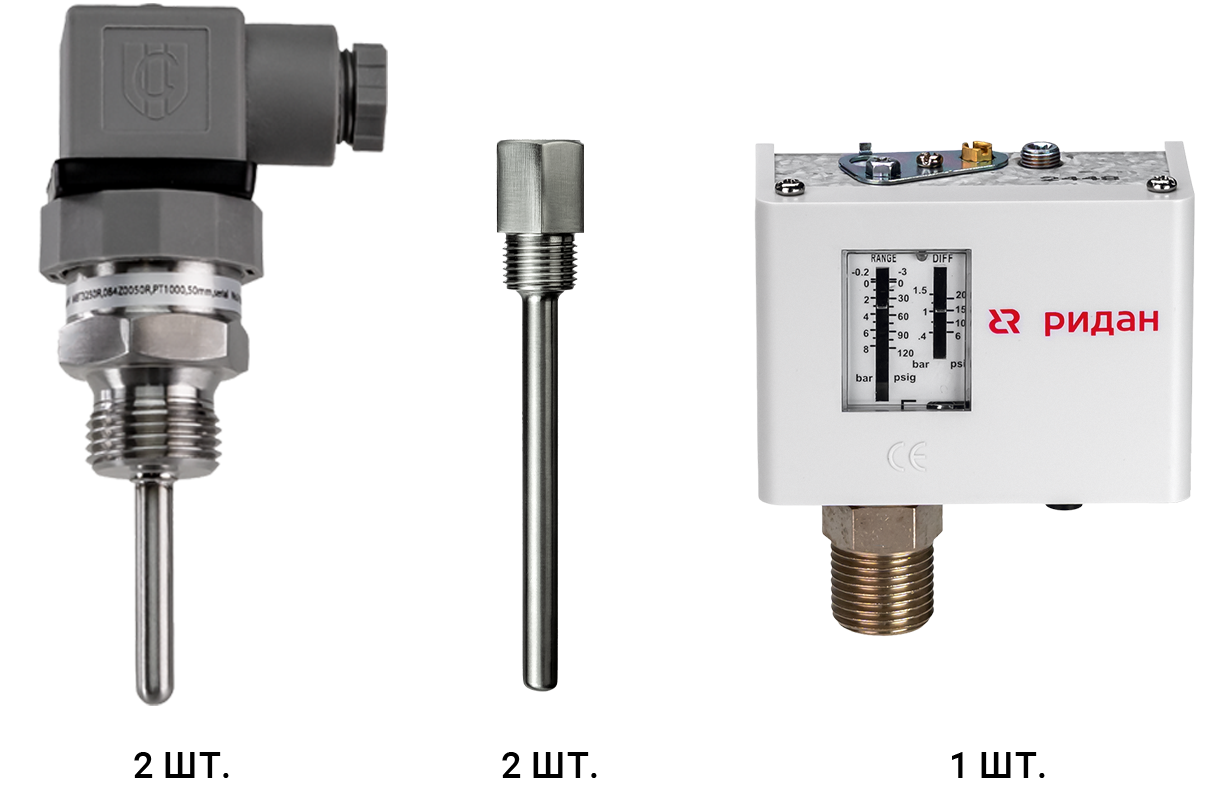

Комплект КИПиА для модуля ГВС_3:
- Термопреобразователи сопротивления MBT3250R, Pt1000, -20..+160°С, 100 мм, G 1/2 - 2 шт.
- Гильзы 100 мм, G 1/2 — 2 шт.
- Реле давления KPI35R -0,2..7,5 бар с резьбой G ½ - 1 шт.
Раскрыть описание
Вернуться в товары серии Документация
.pdf
.pdf
.pdf
.pdf
.pdf
.pdf
BIM (ТИМ) модель
BIM (ТИМ) модель
РИДАН_Датчик температуры MBT5250R_rfa
.rfa
РИДАН_Реле давления (KPI35R_KPI36R_KPI38R)_rfa
.rfa
Техническое описание
Техническое описание
.pdf
Товары серии
| Артикул | Название | Чувствительный элемент MBT3250R | Длина погружной части MBT3250R, мм | Длина погружной части гильзы, мм | Диапазон измерения давления MBS4003R, бар | Диапазон настройки уставки реле, бар | Технологическое присоединение реле |
|---|
| 333U2001R | Ридан 333U2001R — Комплект КИПиА для модуля ГВС_1: MBT3250R, гильзы, MBS4003R | Pt1000 | 100 | 100 | 0 — 10 | - | - |
| 333U2002R | Ридан 333U2002R — Комплект КИПиА для модуля ГВС_2: MBT3250R, гильзы, MBS4003R | Pt1000 | 100 | 100 | 0 — 16 | - | - |
| 333U2003R | Ридан 333U2003R — Комплект КИПиА для модуля ГВС_3: MBT3250R, гильзы, KPI35R | Pt1000 | 100 | 100 | — | -0,2 — 7,5 | G ½ |
