Узлы смешения для теплого пола Ридан

Подробная информация

Назначение изделия

Компактные смесительные узлы используют для регулирования расхода и температуры теплоносителя, подаваемого в систему гидравлического напольного отопления. Конструкция смесительного узла позволяет монтировать его как с левой, так и с правой стороны распределительного коллектора.

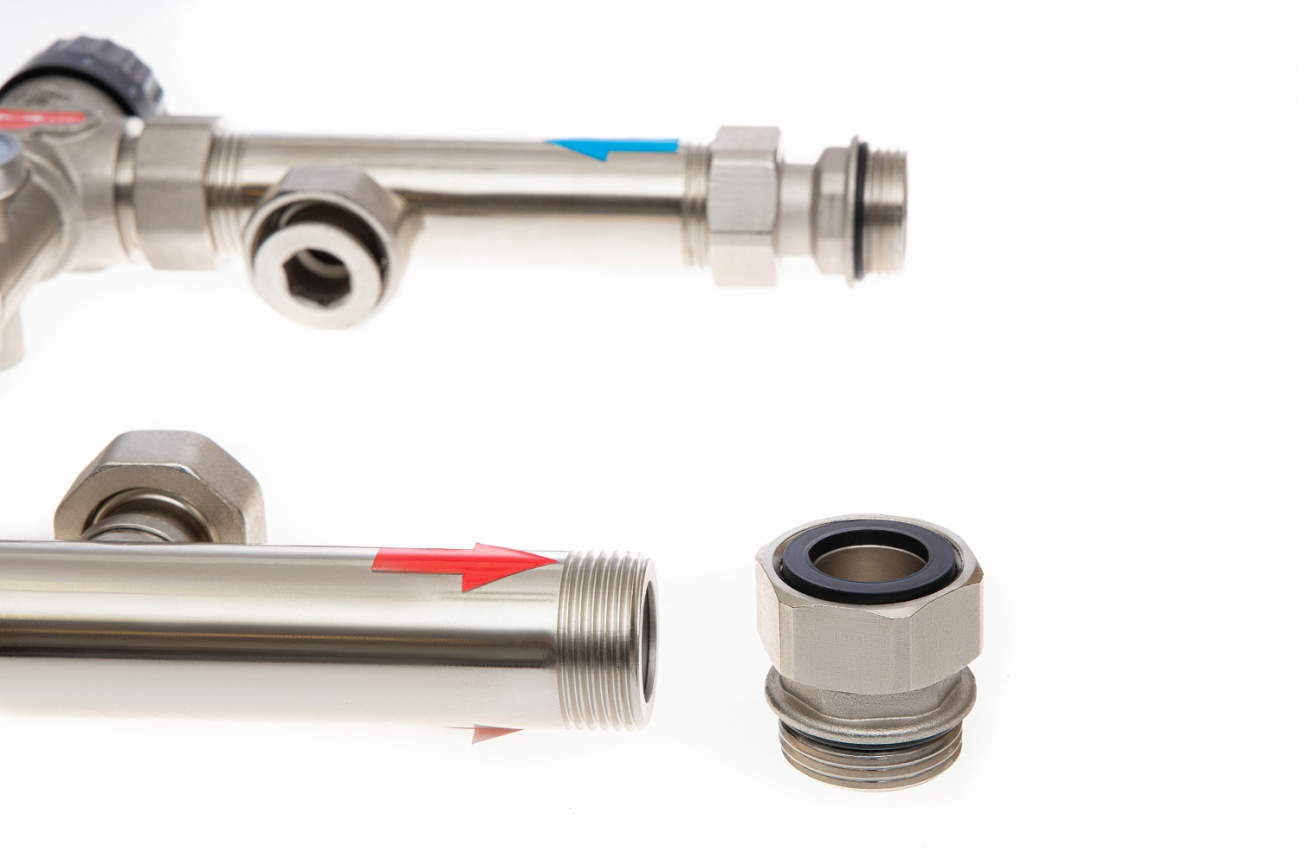

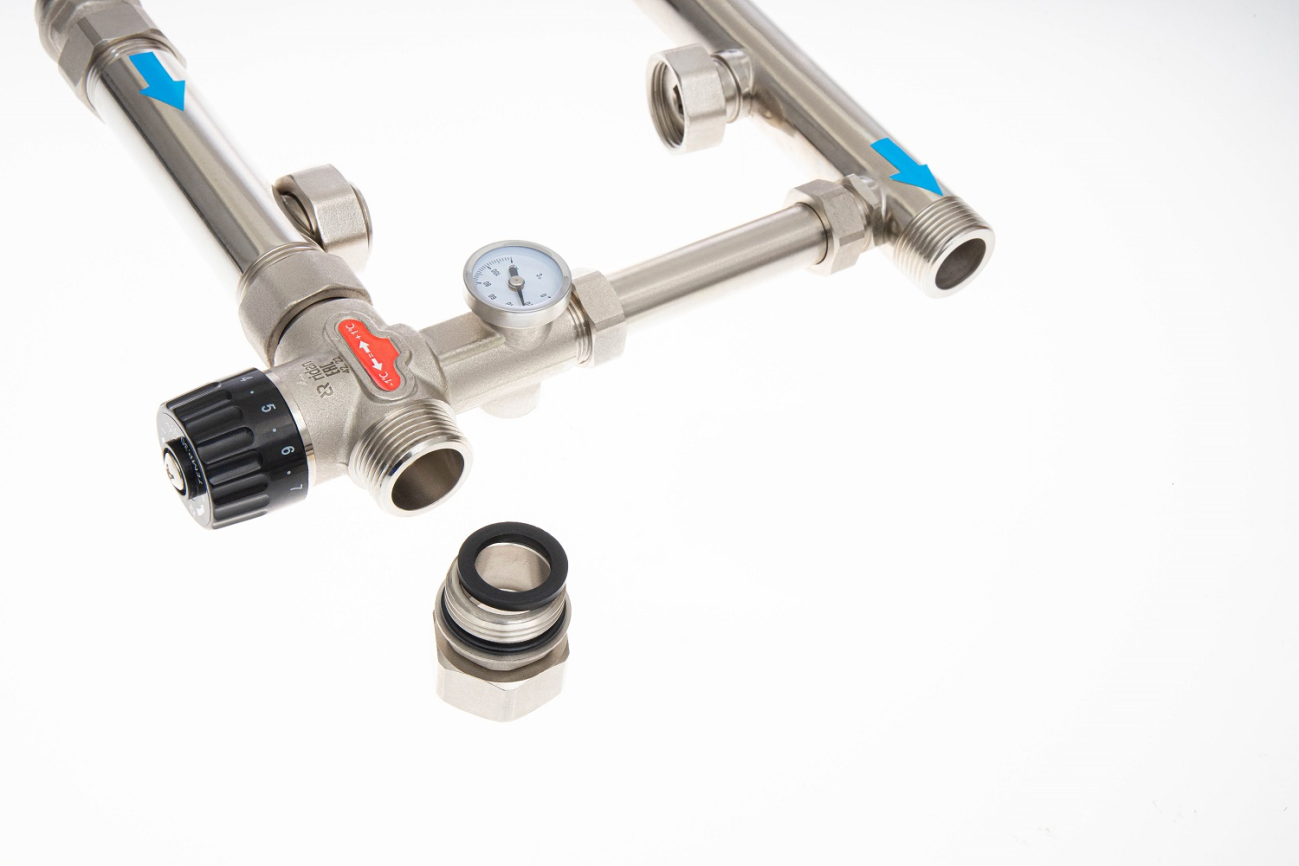

Подключение подающего и обратного трубопроводов выполняется слева, распределительных коллекторов — справа, с соблюдением направления стрелок потока. Узлы смесительные типа FHM могут быть установлены непосредственно на распределительные коллекторы без применения дополнительного оборудования.

Сертификация

Соответствие узла смесительного типа FHM подтверждено в форме декларации о соответствии, оформленной по Единой форме.

Имеется декларация о соответствии ЕАЭС N RU Д-RU.РА09.В.75250/24, срок действия с 23.10.2024 по 22.10.2029.

Описание и работа

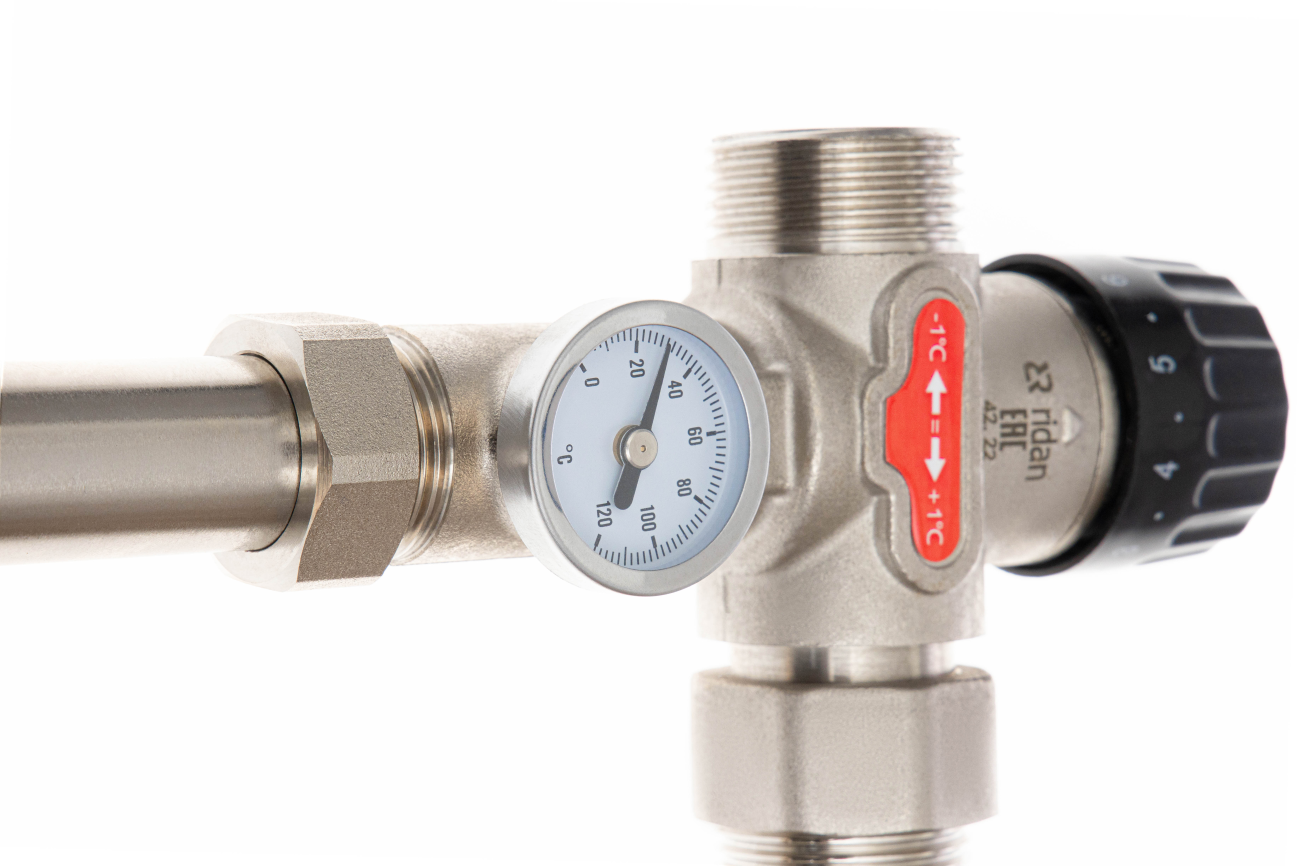

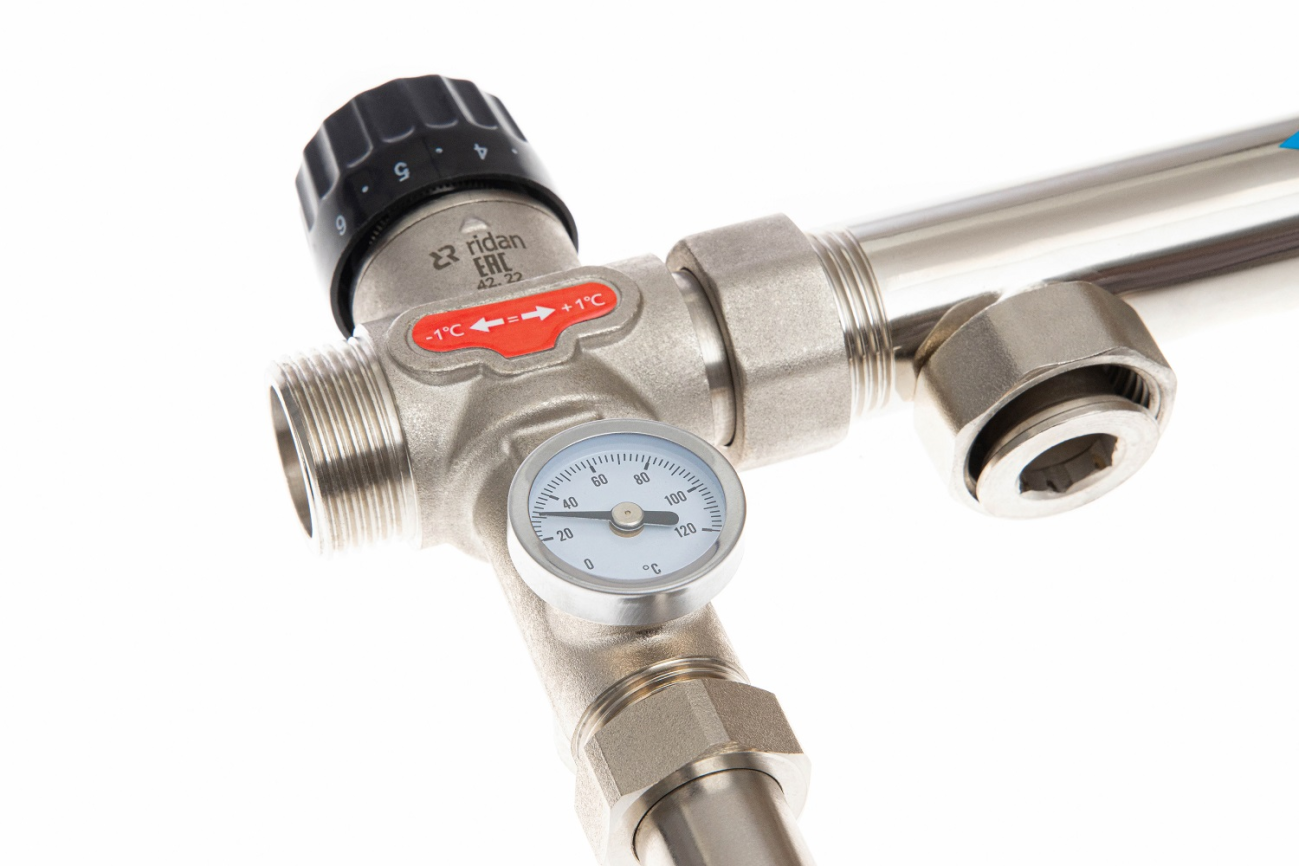

Для регулирования температуры теплоносителя в системе напольного отопления смесительный узел оснащён автоматическим пропорциональным регулятором. Он поддерживает заданную температуру подачи в диапазоне от 30 до 55 °C.

В узле смесительном типа FHM модификации FHM-CR не установлен насос, его следует заказывать отдельно. Остальные типы смесительных узлов FHM-C5R и FHM-C6R оснащены 3-скоростным насосом Ридан максимальной мощностью 60 или 90 Вт с монтажной длиной 130 мм и подключением 1“ (DN20).

Область применения

Компактные смесительные узлы используют для регулирования расхода и температуры теплоносителя, подаваемого в систему гидравлического напольного отопления.

Предохранительный термостат крепится на подающей трубе и защищает систему от избыточно высокой температуры теплоносителя на подаче в тёплый пол, что особенно важно для деревянных покрытий. Термостат отключает электропитание насоса системы отопления пола, когда температура достигает заданного значения. Если установленная температура на предохранительном термостате не превышена, циркуляционный насос работает нормально. Однако, когда температура подачи воды превышает заданное значение, например, при отказе клапана регулирования температуры, насос прекращает работу.

Для предотвращения неправильной работы, вызванной колебаниями температуры, установленная температура на предохранительном термостате должна быть немного выше заданной температуры в системе. Рекомендуемая настройка термостата находится в диапазоне 55-60 °C.

Совместимость

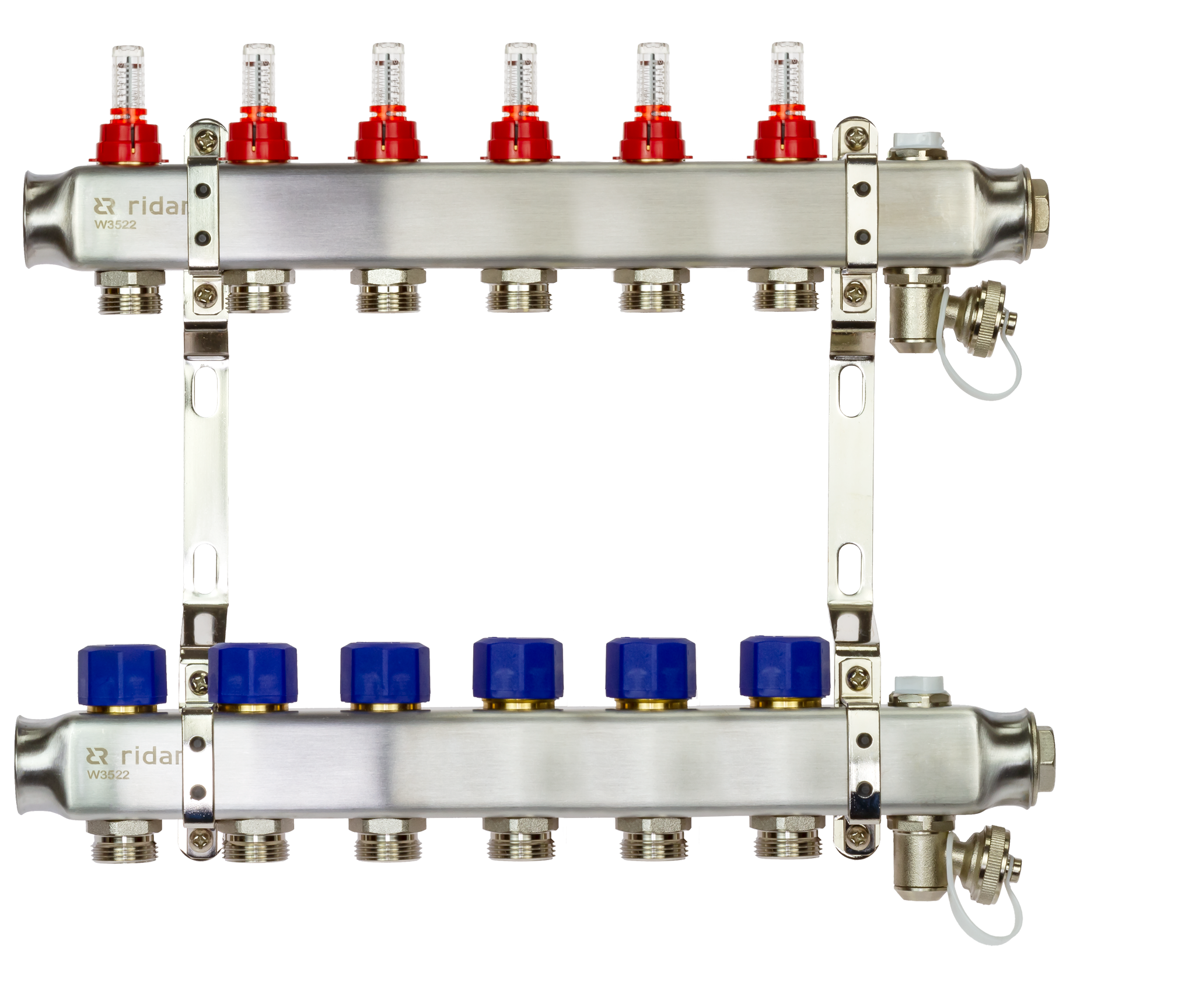

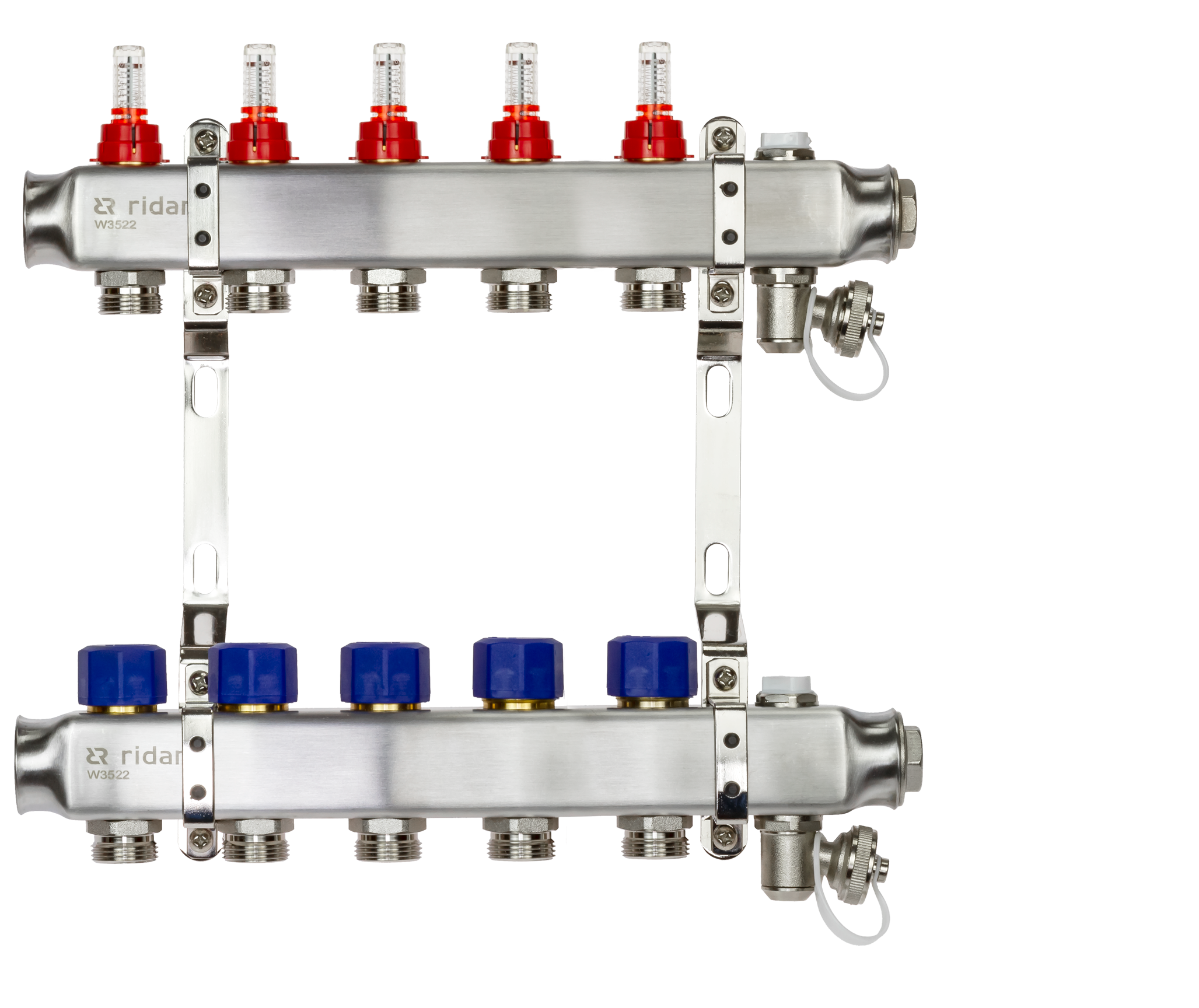

Смесительный узел FHM-CR совместим с циркуляционными насосами типа RWS и с коллекторными группами Ридан.

Ключевые преимущества

• Защитасистемы от избыточно высокой температуры теплоносителя на подаче в теплый пол, что особенно важно для деревянных покрытий.
• Универсальное исполнение — возможность подключения слева направо и справа налево, а также термостатическим клапаном вниз.
• Компактность — установка в едином шкафу с коллектором радиаторного отопления и с коллектором теплого пола.
• Наличие байпаса
• Наличие термостата безопасности

Дополнительные преимущества для специалистов

• Доступность запасных частей и комплектующих
• Экспертная техническая поддержка от производителя
• Высокая надежность благодаря качественному входному и выходному контролям.

Эффективность и экономия

Компактные смесительные узлы позволяют осуществлять контроль и распределение теплоносителя в системе отопления. Предназначены для систем гидравлического напольного отопления.

Использование по назначению

Смесительные узлы типа FHM должны использоваться в соответствии с правилами эксплуатации, указанными в технической документации.

Гарантийные обязательства

Изготовитель/продавец гарантирует соответствие компактных смесительных узлов требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.

Гарантийный срок эксплуатации и хранения составляет 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.

Срок службы изделия при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ - 10 лет с даты продажи, указанной в транспортных документах.

Приемка и испытания

Продукция изготовлена, испытана и принята в соответствии с действующей технической документацией фирмы-изготовителя.
