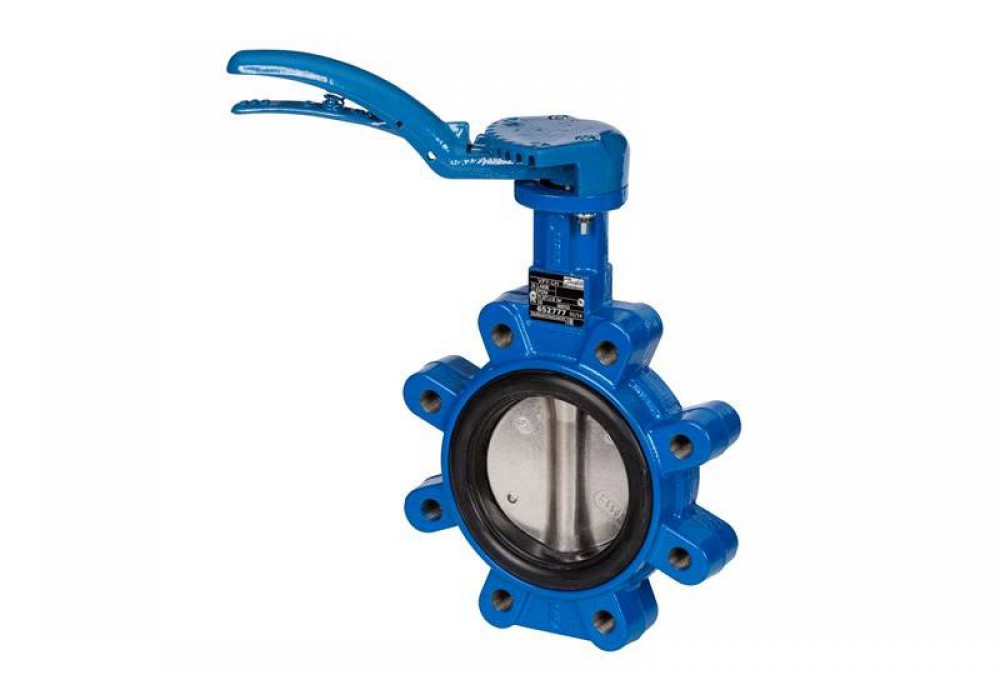

Затвор дисковый VFY-LH с рукояткой и резьбовыми отверстиями Данфосс (Danfoss)
Архивная серия
Товары серии сняты с продажиКупить аналог>>
VFY-LH — это дисковые затворы, применяющиеся как запорная арматура в различных системах, в которых теплоносителем является вода или водогликолевые смеси до 50 %.
Дисковый затвор имеет чугунный корпус. Благодаря самоцентрирующемуся диску обеспечивается максимальная герметичность и снижается износ седлового уплотнения, а шток надежно зафиксирован стопорным пружинным кольцом. Все элементы затвора взаимозаменяемые, за счет чего снижаются расходы на техническое обслуживание.
Обозначение:
"VFY" — наименование затвора
"L" в маркировке указывает на то, что корпус затвора имеет резьбовые отверстия и предназначен для установки как в середине трубопровода, так и в качестве концевой арматуры (при условии ограничения давления в системе)
"H" указывает на то, что управление осуществляется при помощи рукоятки.
Товары серии
|
Название и
артикул
|
Номинальное давление (PN), бар | Номинальный диаметр (DN), мм | Температура окружающей среды, °С | Температура рабочей среды, °С | Седловое уплотнение | Исполнение | Тип присоединения к трубопроводу | Применяемые ответные фланцы (поставляется силами заказчика) | ||
|---|---|---|---|---|---|---|---|---|---|---|
|
Danfoss 065B8410 — Затвор дисковый поворотный VFY-LH PN16, DN50, корпус GG25, диск — чугун GGG40, уплотнение EPDM, управление — рукоятка |
16 | 50 | от -10 до +40 | от -10 до +120 | EPDM | с рукояткой | Резьбовые проушины | по ГОСТ 33259-2015 исполнение В, тип 01, тип 11 | ||
|
Danfoss 065B8411 — Затвор дисковый поворотный VFY-LH PN16, DN65, корпус GG25, диск — чугун GGG40, уплотнение EPDM, управление — рукоятка |
16 | 65 | от -10 до +40 | от -10 до +120 | EPDM | с рукояткой | Резьбовые проушины | по ГОСТ 33259-2015 исполнение В тип 11 | ||
|
Danfoss 065B8412 — Затвор дисковый поворотный VFY-LH PN16, DN80, корпус GG25, диск — чугун GGG40, уплотнение EPDM, управление — рукоятка |
16 | 80 | от -10 до +40 | от -10 до +120 | EPDM | с рукояткой | Резьбовые проушины | по ГОСТ 33259-2015 исполнение В тип 01, тип 11 | ||
|
Danfoss 065B8413 — Затвор дисковый поворотный VFY-LH PN16, DN100, корпус GG25, диск — чугун GGG40, уплотнение EPDM, управление — рукоятка |
16 | 100 | от -10 до +40 | от -10 до +120 | EPDM | с рукояткой | Резьбовые проушины | по ГОСТ 33259-2015 исполнение В тип 01, тип 11 | ||
|
Danfoss 065B8414 — Затвор дисковый поворотный VFY-LH PN16, DN125, корпус GG25, диск — чугун GGG40, уплотнение EPDM, управление — рукоятка |
16 | 125 | от -10 до +40 | от -10 до +120 | EPDM | с рукояткой | Резьбовые проушины | по ГОСТ 33259-2015 исполнение В тип 01 | ||
|
Danfoss 065B8416 — Затвор дисковый поворотный VFY-LH PN16, DN200, корпус GG25, диск — чугун GGG40, уплотнение EPDM, управление — рукоятка |
16 | 200 | от -15 до +40 | от -15 до +120 | EPDM | с рукояткой | Резьбовые проушины | по ГОСТ 33259-2015 исполнение В тип 01, тип 11 | ||
|
Danfoss 065B8417 — Затвор дисковый поворотный VFY-LH PN16, DN250, корпус GG25, диск — чугун GGG40, уплотнение EPDM, управление — рукоятка |
16 | 250 | от -15 до +40 | от -15 до +120 | EPDM | с рукояткой | Резьбовые проушины | по ГОСТ 33259-2015 исполнение В тип 01, тип 11 | ||
|
Danfoss 065B8418 — Затвор дисковый поворотный VFY-LH PN16, DN300, корпус GG25, диск — чугун GGG40, уплотнение EPDM, управление — рукоятка |
16 | 300 | от -15 до +40 | от -15 до +120 | EPDM | с рукояткой | Резьбовые проушины | по ГОСТ 33259-2015 исполнение В тип 01, тип 11 | ||
|
Danfoss 065B7366 — Затвор дисковый поворотный VFY-LH PN16, DN40, корпус GG25, диск — чугун GGG40, уплотнение EPDM, управление — рукоятка |
16 | 40 | от -10 до +40 | от -10 до +130 | EPDM | с рукояткой | Резьбовые проушины | по ГОСТ 33259-2015 исполнение В, тип 01, тип 11 | ||
|
Danfoss 065B7420 — Затвор дисковый поворотный VFY-LH PN16, DN50, корпус GG25, диск — чугун GGG40, уплотнение EPDM, управление — рукоятка |
16 | 50 | от -10 до +40 | от -10 до +130 | EPDM | с рукояткой | Резьбовые проушины | по ГОСТ 33259-2015 исполнение В, тип 01, тип 11 | ||
|
Danfoss 065B7421 — Затвор дисковый поворотный VFY-LH PN16, DN65, корпус GG25, диск — чугун GGG40, уплотнение EPDM, управление — рукоятка |
16 | 65 | от -10 до +40 | от -10 до +130 | EPDM | с рукояткой | Резьбовые проушины | по ГОСТ 33259-2015 исполнение В тип 11 | ||
|
Danfoss 065B7422 — Затвор дисковый поворотный VFY-LH PN16, DN80, корпус GG25, диск — чугун GGG40, уплотнение EPDM, управление — рукоятка |
16 | 80 | от -10 до +40 | от -10 до +130 | EPDM | с рукояткой | Резьбовые проушины | по ГОСТ 33259-2015 исполнение В тип 01, тип 11 | ||
|
Danfoss 065B7423 — Затвор дисковый поворотный VFY-LH PN16, DN100, корпус GG25, диск — чугун GGG40, уплотнение EPDM, управление — рукоятка |
16 | 100 | от -10 до +40 | от -10 до +130 | EPDM | с рукояткой | Резьбовые проушины | по ГОСТ 33259-2015 исполнение В тип 01, тип 11 | ||
|
Danfoss 065B7424 — Затвор дисковый поворотный VFY-LH PN16, DN125, корпус GG25, диск — чугун GGG40, уплотнение EPDM, управление — рукоятка |
16 | 125 | от -10 до +40 | от -10 до +130 | EPDM | с рукояткой | Резьбовые проушины | по ГОСТ 33259-2015 исполнение В тип 01 | ||
|
Danfoss 065B7425 — Затвор дисковый поворотный VFY-LH PN16, DN150, корпус GG25, диск — чугун GGG40, уплотнение EPDM, управление — рукоятка |
16 | 150 | от -10 до +40 | от -10 до +130 | EPDM | с рукояткой | Резьбовые проушины | по ГОСТ 33259-2015 исполнение В тип 01 | ||
|
Danfoss 065B7436 — Затвор дисковый поворотный VFY-LH PN16, DN200, корпус GG25, диск — чугун GGG40, уплотнение EPDM, управление — рукоятка |
16 | 200 | от -15 до +40 | от -15 до +130 | EPDM | с рукояткой | Резьбовые проушины | по ГОСТ 33259-2015 исполнение В тип 01, тип 11 | ||
|
Danfoss 065B7437 — Затвор дисковый поворотный VFY-LH PN16, DN250, корпус GG25, диск — чугун GGG40, уплотнение EPDM, управление — рукоятка |
16 | 250 | от -15 до +40 | от -15 до +130 | EPDM | с рукояткой | Резьбовые проушины | по ГОСТ 33259-2015 исполнение В тип 01, тип 11 | ||
|
Danfoss 065B7438 — Затвор дисковый поворотный VFY-LH PN16, DN300, корпус GG25, диск — чугун GGG40, уплотнение EPDM, управление — рукоятка |
16 | 300 | от -15 до +40 | от -15 до +130 | EPDM | с рукояткой | Резьбовые проушины | по ГОСТ 33259-2015 исполнение В тип 01, тип 11 | ||
|
Danfoss 065B8415 — Затвор дисковый поворотный VFY-LH PN16, DN150, корпус GG25, диск — чугун GGG40, уплотнение EPDM, управление — рукоятка |
16 | 150 | от -10 до +40 | от -10 до +120 | EPDM | с рукояткой | Резьбовые проушины | по ГОСТ 33259-2015 исполнение В тип 01 | ||
