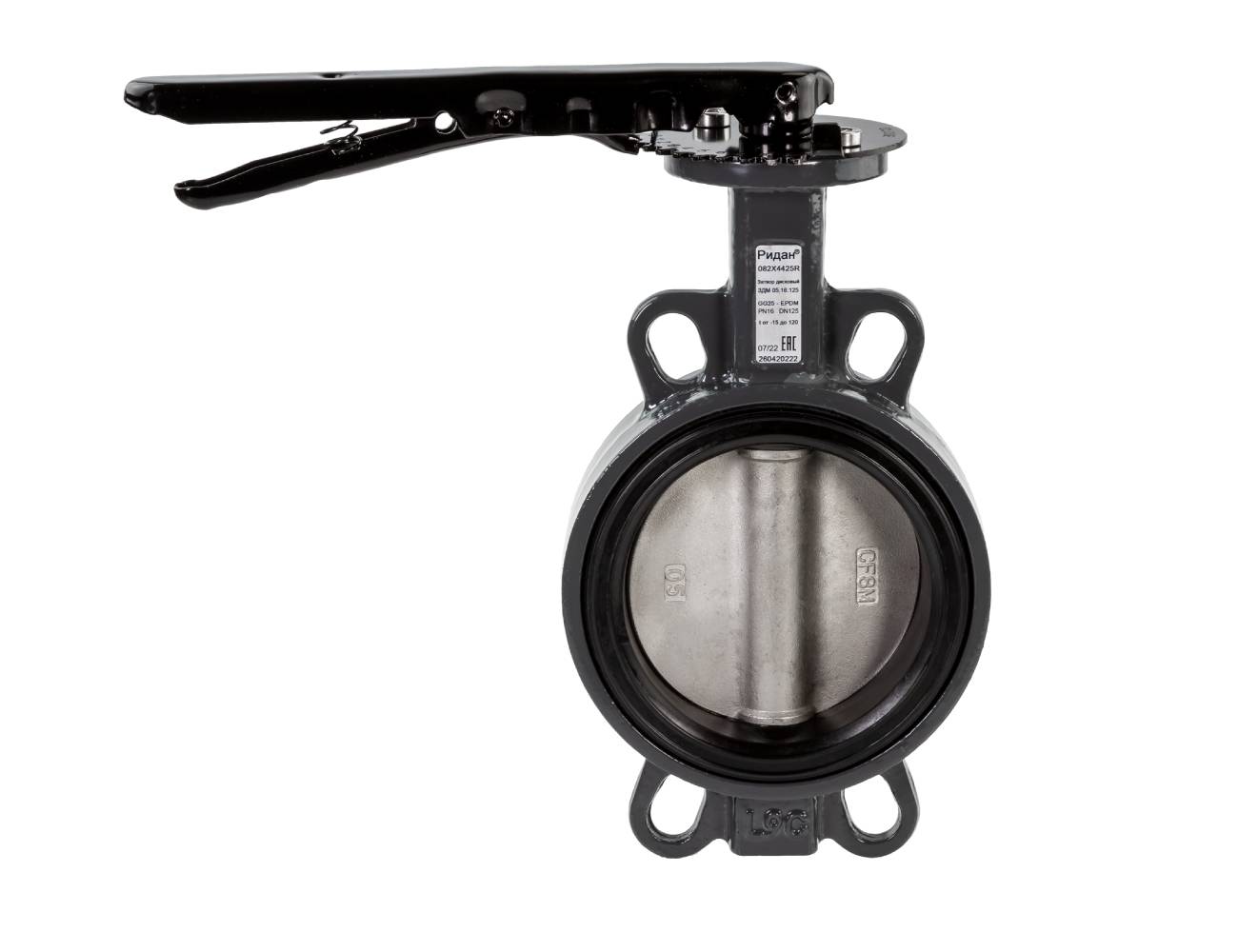

Затворы дисковые ЗДМ PN25 с рукояткой, корпус с центрирующими проушинами
Дисковые затворы предназначены для использования в качестве запорной арматуры и для дросселирования жидкостей в системах горячего и холодного водоснабжения, отопления, тепло- и холодоснабжения (вентиляции, кондиционирования воздуха).
Основные характеристики:
- Рабочая среда: вода систем отопления, ГВС, ХВС, в том числе питьевая, растворы гликоля до 50 %;
- Диапазон номинальных диаметров: DN50 – DN300;
- Тип присоединения к трубопроводу: межфланцевый;
- Тип корпуса: с центрирующими проушинами;
- Номинальное давление: PN25;
- Диапазон рабочих температур: от –15 до 120 °С;
- Диапазон температур окружающей среды: от –15 до +70 °С;
- Герметичность затвора: класс А по ГОСТ 9544;
- Пробное (испытательное) давление:1,5PN.
Товары серии
|
Название и
артикул
|
Номинальный диаметр (DN), мм | Номинальное давление (PN), бар | Тип присоединения к трубопроводу | Температура рабочей среды, °С | Температура окружающей среды, °С | |||
|---|---|---|---|---|---|---|---|---|
|
Ридан 082X4905R — Затвор дисковый с центрирующими проушинами ЗДМ PN25 DN125 корпус чугун GGG40; диск чугун GGG40; уплотнение EPDM; рукоятка |
125 | 25 | Центрирующие проушины | от -15 до +120 | от -15 до +70 | |||
|
|
||||||||
|
Ридан 082X4906R — Затвор дисковый с центрирующими проушинами ЗДМ PN25 DN150 корпус чугун GGG40; диск чугун GGG40; уплотнение EPDM; рукоятка |
150 | 25 | Центрирующие проушины | от -15 до +120 | от -15 до +70 | |||
|
|
||||||||
|
Ридан 082X4901R — Затвор дисковый с центрирующими проушинами ЗДМ PN25 DN50 корпус чугун GGG40; диск чугун GGG40; уплотнение EPDM; рукоятка |
50 | 25 | Центрирующие проушины | от -15 до +120 | от -15 до +70 | |||
|
|
||||||||
|
Ридан 082X4902R — Затвор дисковый с центрирующими проушинами ЗДМ PN25 DN65 корпус чугун GGG40; диск чугун GGG40; уплотнение EPDM; рукоятка |
65 | 25 | Центрирующие проушины | от -15 до +120 | от -15 до +70 | |||
|
|
||||||||
|
Ридан 082X4903R — Затвор дисковый с центрирующими проушинами ЗДМ PN25 DN80 корпус чугун GGG40; диск чугун GGG40; уплотнение EPDM; рукоятка |
80 | 25 | Центрирующие проушины | от -15 до +120 | от -15 до +70 | |||
|
|
||||||||
|
Ридан 082X4904R — Затвор дисковый с центрирующими проушинами ЗДМ PN25 DN100 корпус чугун GGG40; диск чугун GGG40; уплотнение EPDM; рукоятка |
100 | 25 | Центрирующие проушины | от -15 до +120 | от -15 до +70 | |||
|
|
||||||||
|
Ридан 082X4921R — Затвор дисковый с центрирующими проушинами ЗДМ PN25 DN50 корпус чугун GGG40; диск нержавеющая сталь 316; уплотнение EPDM; рукоятка |
50 | 25 | Центрирующие проушины | от -15 до +120 | от -15 до +70 | |||
|
|
||||||||
|
Ридан 082X4922R — Затвор дисковый с центрирующими проушинами ЗДМ PN25 DN65 корпус чугун GGG40; диск нержавеющая сталь 316; уплотнение EPDM; рукоятка |
65 | 25 | Центрирующие проушины | от -15 до +120 | от -15 до +70 | |||
|
|
||||||||
|
Ридан 082X4925R — Затвор дисковый с центрирующими проушинами ЗДМ PN25 DN125 корпус чугун GGG40; диск нержавеющая сталь 316; уплотнение EPDM; рукоятка |
125 | 25 | Центрирующие проушины | от -15 до +120 | от -15 до +70 | |||
|
|
||||||||
|
Ридан 082X4926R — Затвор дисковый с центрирующими проушинами ЗДМ PN25 DN150 корпус чугун GGG40; диск нержавеющая сталь 316; уплотнение EPDM; рукоятка |
150 | 25 | Центрирующие проушины | от -15 до +120 | от -15 до +70 | |||
|
|
||||||||
|
Ридан 082X4927R — Затвор дисковый с центрирующими проушинами ЗДМ PN25 DN200 корпус чугун GGG40; диск нержавеющая сталь 316; уплотнение EPDM; рукоятка |
200 | 25 | Центрирующие проушины | от -15 до +120 | от -15 до +70 | |||
|
|
||||||||
|
Ридан 082X4928R — Затвор дисковый с центрирующими проушинами ЗДМ PN25 DN250 корпус чугун GGG40; диск нержавеющая сталь 316; уплотнение EPDM; рукоятка |
250 | 25 | Центрирующие проушины | от -15 до +120 | от -15 до +70 | |||
|
|
||||||||
|
Ридан 082X4929R — Затвор дисковый с центрирующими проушинами ЗДМ PN25 DN300 корпус чугун GGG40; диск нержавеющая сталь 316; уплотнение EPDM; рукоятка |
300 | 25 | Центрирующие проушины | от -15 до +120 | от -15 до +70 | |||
|
|
||||||||
|
Ридан 082X4923R — Затвор дисковый с центрирующими проушинами ЗДМ PN25 DN80 корпус чугун GGG40; диск нержавеющая сталь 316; уплотнение EPDM; рукоятка |
80 | 25 | Центрирующие проушины | от -15 до +120 | от -15 до +70 | |||
|
|
||||||||
|
Ридан 082X4924R — Затвор дисковый с центрирующими проушинами ЗДМ PN25 DN100 корпус чугун GGG40; диск нержавеющая сталь 316; уплотнение EPDM; рукоятка |
100 | 25 | Центрирующие проушины | от -15 до +120 | от -15 до +70 | |||
|
|
||||||||
Вопросы по серии
После запуска системы обнаружилось, что оба затвора открываются на 10-15%. Может ли это быть связано с тем, что размер полипропиленовой трубы меньше, чем размер затвора? И что можете посоветовать в данной ситуации?
Посмотреть ответВопросы о товарах серии
После запуска системы обнаружилось, что оба затвора открываются на 10-15%. Может ли это быть связано с тем, что размер полипропиленовой трубы меньше, чем размер затвора? И что можете посоветовать в данной ситуации?
Посмотреть ответ
