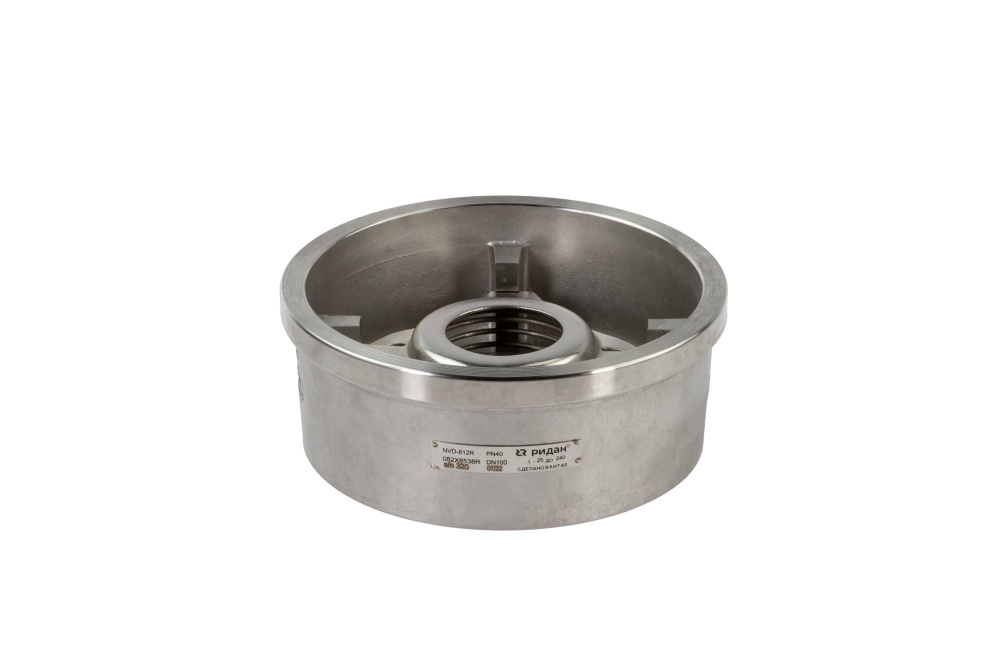

Клапан обратный межфланцевый нержавеющий серии NVD-812R представляет собой инженерное решение для систем отопления, холодного и горячего водоснабжения, а также промышленных контуров, где требуется защита от обратного потока.

Оборудование рассчитано на работу с водой и гликолевыми растворами концентрацией до 50 %, что подтверждено техническими условиями ТУ 28.14.11-044-51824620-2023 .

Назначение обратного клапана

Клапан обратный пружинный межфланцевый предназначен для автоматического предотвращения обратного потока среды. Он защищает насосы, тепловые узлы и измерительные приборы от аварий при остановке циркуляции.

Важно: изделие не является средством обеспечения пожарной безопасности.

Совместимость обратного клапана (рабочие среды)

Благодаря коррозионностойким материалам обратный клапан нержавеющий из стали совместим с агрессивными средами, такими как: вода систем отопления, горячего и холодного водоснабжения, а также гликолевые растворы (тосолы, антифризы) до 50 % концентрации.

Ключевые преимущества клапана обратного

Клапан обратный пружинный с металлическим седлом (класс герметичности G по ГОСТ 9544) обладает рядом эксплуатационных преимуществ:

• Бесшумность и надежность: отсутствие вибраций и шума при любых режимах работы .
• Защита от гидроударов: конструкция обеспечивает мгновенное, но плавное закрытие, исключая гидравлический удар.
• Низкое сопротивление: минимизирует потери давления, снижая энергозатраты на прокачку .
• Универсальность монтажа: монтаж допускается в любом положении (горизонтальном, вертикальном, наклонном).

Принцип работы обратного клапана

Пружинный дисковый обратный клапан функционирует автоматически, реагируя исключительно на параметры потока рабочей среды. Когда среда движется в прямом направлении, ее давление воздействует на затвор, преодолевая усилие пружины и открывая проходное сечение. Как только скорость потока снижается или возникает обратное движение, пружина мгновенно возвращает затвор в исходное положение, плотно прижимая его к седлу.

Уплотнение «металл по металлу» обеспечивает класс герметичности G по ГОСТ 9544, а скорость срабатывания исключает возникновение гидравлического удара, что делает клапан обратный пружинный с металлическим седлом надежным элементом систем с переменными гидравлическими режимами.

При подборе обратного клапана межфланцевого ориентируются на диаметр трубопровода (DN 15–200), пропускную способность Kvs и допустимые потери давления.

Профессиональные инструменты для проектирования систем отопления

Для инженеров и проектировщиков доступен полный комплект технической поддержки:

• Специализированные плагины для AutoCAD (Автокад) и NanoCAD (НаноКад) (например, плагин DCAD (ДКАД)) позволяют автоматизировать процесс создания узлов ИТП и ЦТП.
• В базе технической документации представлены подробные каталоги, BIM-модели, чертежи и руководства по монтажу, что ускоряет разработку проектной документации.

Выбрать и купить клапан обратный межфланцевый можно непосредственно в каталоге на нашем сайте.
