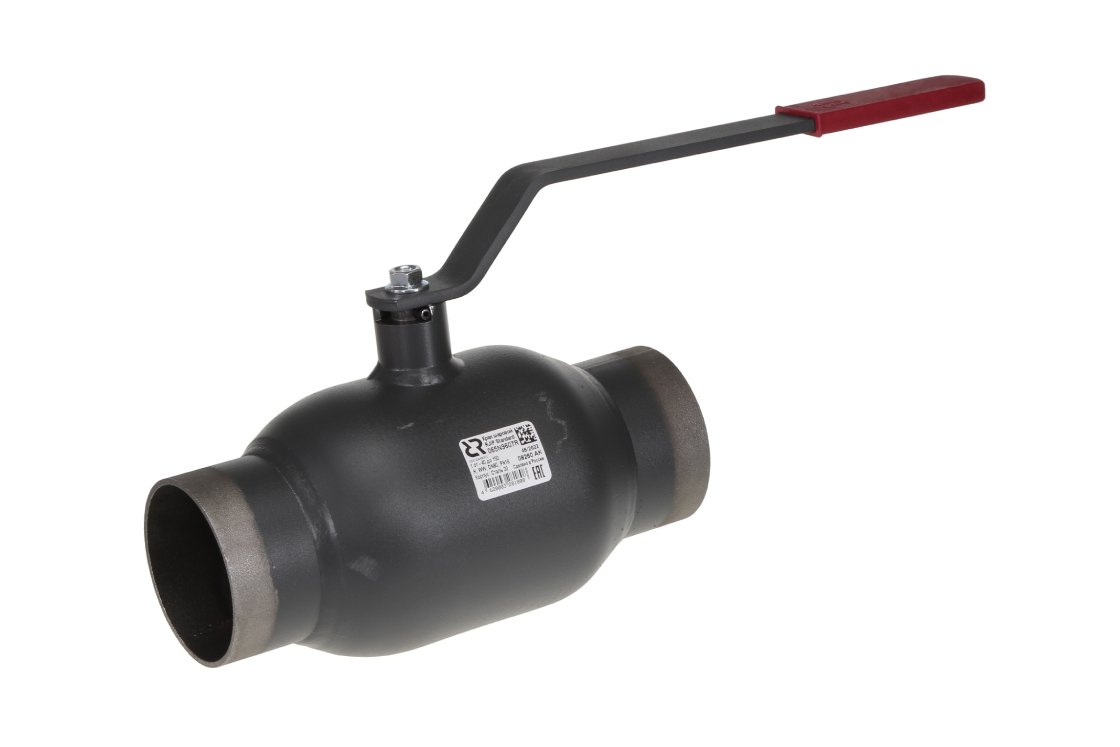

Стальные шаровые краны RJiP Standard со стандартным проходом Ридан
Полностью сварной стальной корпус крана отвечает современным требованиям к арматуре, применяемой в системах теплоснабжения, и обеспечивает высокую степень безопасности. Управление - рукоятка.
По способу присоединения к трубопроводу кран выпускается в модификациях:
- с патрубками для приварки к трубопроводу
- с фланцами
Основные характеристики:
- DN 15-150.
- Номинальное давление: PN 16.
- Температурный диапазон: -40° … 150 ℃.
- Теплоноситель: вода.
- Герметичность класса А согласно ГОСТ 9544.
Товары серии
|
Название и
артикул
|
Номинальный диаметр (DN), мм | Номинальное давление (PN), бар | Масса, кг, не более | Присоединение к трубопроводу | Температура рабочей среды, °С | Пропускная способность Kvs, м³/ч | ||
|---|---|---|---|---|---|---|---|---|
|
Ридан RJIP Standard 065N9605R — Кран шаровой WW DN50 PN16 (приварной, с рукояткой, стандартный проход) |
50 | 16 | 2,2 | Приварное | от 0 до 150 °C | 104 | ||
|
|
||||||||
|
Ридан RJIP Standard 065N9606R — Кран шаровой WW DN65 PN16 (приварной, с рукояткой, стандартный проход) |
65 | 16 | 3,4 | Приварное | от 0 до 150 °C | 136 | ||
|
|
||||||||
|
Ридан RJIP Standard 065N9607R — Кран шаровой WW DN80 PN16 (приварной, с рукояткой, стандартный проход) |
80 | 16 | 4,9 | Приварное | от 0 до 150 °C | 252 | ||
|
|
||||||||
|
Ридан RJIP Standard 065N9608R — Кран шаровой WW DN100 PN16 (приварной, с рукояткой, стандартный проход) |
100 | 16 | 7,0 | Приварное | от 0 до 150 °C | 403 | ||
|
|
||||||||
|
Ридан RJIP Standard 065N9609R — Кран шаровой WW DN125 PN16 (приварной, с рукояткой, стандартный проход) |
125 | 16 | 12,9 | Приварное | от 0 до 150 °C | 716 | ||
|
|
||||||||
|
Ридан RJIP Standard 065N9610R — Кран шаровой WW DN150 PN16 (приварной, с рукояткой, стандартный проход) |
150 | 16 | 16,9 | Приварное | от 0 до 150 °C | 1022 | ||
|
|
||||||||
|
Ридан RJIP Standard 065N9625R — Кран шаровой FF DN50 PN16 (фланцевый, с рукояткой, стандартный проход) |
50 | 16 | 6,4 | Фланцевое по ГОСТ | от 0 до 150 °C | 104 | ||
|
|
||||||||
|
Ридан RJIP Standard 065N9626R — Кран шаровой FF DN65 PN16 (фланцевый, с рукояткой, стандартный проход) |
65 | 16 | 8,4 | Фланцевое по ГОСТ | от 0 до 150 °C | 136 | ||
|
|
||||||||
|
Ридан RJIP Standard 065N9627R — Кран шаровой FF DN80 PN16 (фланцевый, с рукояткой, стандартный проход) |
80 | 16 | 11,3 | Фланцевое по ГОСТ | от 0 до 150 °C | 252 | ||
|
|
||||||||
|
Ридан RJIP Standard 065N9628R — Кран шаровой FF DN100 PN16 (фланцевый, с рукояткой, стандартный проход) |
100 | 16 | 14,2 | Фланцевое по ГОСТ | от 0 до 150 °C | 403 | ||
|
|
||||||||
|
Ридан RJIP Standard 065N9629R — Кран шаровой FF DN125 PN16 (фланцевый, с рукояткой, стандартный проход) |
125 | 16 | 21,9 | Фланцевое по ГОСТ | от 0 до 150 °C | 716 | ||
|
|
||||||||
|
Ридан RJIP Standard 065N9620R — Кран шаровой FF DN15 PN16 (фланцевый, с рукояткой, стандартный проход) |
15 | 16 | 1,5 | Фланцевое по ГОСТ | от 0 до 150 °C | 11 | ||
|
|
||||||||
|
Ридан RJIP Standard 065N9621R — Кран шаровой FF DN20 PN16 (фланцевый, с рукояткой, стандартный проход) |
20 | 16 | 2,1 | Фланцевое по ГОСТ | от 0 до 150 °C | 15 | ||
|
|
||||||||
|
Ридан RJIP Standard 065N9630R — Кран шаровой FF DN150 PN16 (фланцевый, с рукояткой, стандартный проход) |
150 | 16 | 29,9 | Фланцевое по ГОСТ | от 0 до 150 °C | 1022 | ||
|
|
||||||||
|
Ридан RJIP Standard 065N9622R — Кран шаровой FF DN25 PN16 (фланцевый, с рукояткой, стандартный проход) |
25 | 16 | 2,6 | Фланцевое по ГОСТ | от 0 до 150 °C | 34 | ||
|
|
||||||||
|
Ридан RJIP Standard 065N9600R — Кран шаровой WW DN15 PN16 (приварной, с рукояткой, стандартный проход) |
15 | 16 | 1 | Приварное | от 0 до 150 °C | 11 | ||
|
|
||||||||
|
Ридан RJIP Standard 065N9602R — Кран шаровой WW DN25 PN16 (приварной, с рукояткой, стандартный проход) |
25 | 16 | 1,1 | Приварное | от 0 до 150 °C | 34 | ||
|
|
||||||||
|
Ридан RJIP Standard 065N9603R — Кран шаровой WW DN32 PN16 (приварной, с рукояткой, стандартный проход) |
32 | 16 | 1,6 | Приварное | от 0 до 150 °C | 52 | ||
|
|
||||||||
|
Ридан RJIP Standard 065N9623R — Кран шаровой FF DN32 PN16 (фланцевый, с рукояткой, стандартный проход) |
32 | 16 | 4,1 | Фланцевое по ГОСТ | от 0 до 150 °C | 52 | ||
|
|
||||||||
|
Ридан RJIP Standard 065N9624R — Кран шаровой FF DN40 PN16 (фланцевый, с рукояткой, стандартный проход) |
40 | 16 | 4,6 | Фланцевое по ГОСТ | от 0 до 150 °C | 96 | ||
|
|
||||||||
|
Ридан RJIP Standard 065N9604R — Кран шаровой WW DN40 PN16 (приварной, с рукояткой, стандартный проход) |
40 | 16 | 1,9 | Приварное | от 0 до 150 °C | 96 | ||
|
|
||||||||
|
Ридан RJIP Standard 065N9601R — Кран шаровой WW DN20 PN16 (приварной, с рукояткой, стандартный проход) |
20 | 16 | 1 | Приварное | от 0 до 150 °C | 15 | ||
|
|
||||||||
|
Ридан RJIP Standard 065N9600SR — Кран шаровой WW DN15 PN16 (приварной, с рукояткой, стандартный проход) |
15 | 16 | 1 | Приварное | от 0 до 150 °C | 11 | ||
|
|
||||||||
|
Ридан RJIP Standard 065N9601SR — Кран шаровой WW DN20 PN16 (приварной, с рукояткой, стандартный проход) |
20 | 16 | 1 | Приварное | от 0 до 150 °C | 15 | ||
|
|
||||||||
|
Ридан RJIP Standard 065N9602SR — Кран шаровой WW DN25 PN16 (приварной, с рукояткой, стандартный проход) |
25 | 16 | 1,1 | Приварное | от 0 до 150 °C | 34 | ||
|
|
||||||||
|
Ридан RJIP Standard 065N9603SR — Кран шаровой WW DN32 PN16 (приварной, с рукояткой, стандартный проход) |
32 | 16 | 1,4 | Приварное | от 0 до 150 °C | 52 | ||
|
|
||||||||
|
Ридан RJIP Standard 065N9604SR — Кран шаровой WW DN40 PN16 (приварной, с рукояткой, стандартный проход) |
40 | 16 | 2,3 | Приварное | от 0 до 150 °C | 96 | ||
|
|
||||||||
|
Ридан RJIP Standard 065N9620SR — Кран шаровой FF DN15 PN16 (фланцевый, с рукояткой, стандартный проход) |
15 | 16 | 2,2 | Фланцевое по ГОСТ | от 0 до 150 °C | 11 | ||
|
|
||||||||
|
Ридан RJIP Standard 065N9621SR — Кран шаровой FF DN20 PN16 (фланцевый, с рукояткой, стандартный проход) |
20 | 16 | 2,7 | Фланцевое по ГОСТ | от 0 до 150 °C | 15 | ||
|
|
||||||||
|
Ридан RJIP Standard 065N9622SR — Кран шаровой FF DN25 PN16 (фланцевый, с рукояткой, стандартный проход) |
25 | 16 | 3,2 | Фланцевое по ГОСТ | от 0 до 150 °C | 34 | ||
|
|
||||||||
|
Ридан RJIP Standard 065N9623SR — Кран шаровой FF DN32 PN16 (фланцевый, с рукояткой, стандартный проход) |
32 | 16 | 4,7 | Фланцевое по ГОСТ | от 0 до 150 °C | 52 | ||
|
|
||||||||
|
Ридан RJIP Standard 065N9624SR — Кран шаровой FF DN40 PN16 (фланцевый, с рукояткой, стандартный проход) |
40 | 16 | 6,5 | Фланцевое по ГОСТ | от 0 до 150 °C | 96 | ||
|
|
||||||||
